Levelflex FMP53 HART
Endress+Hauser

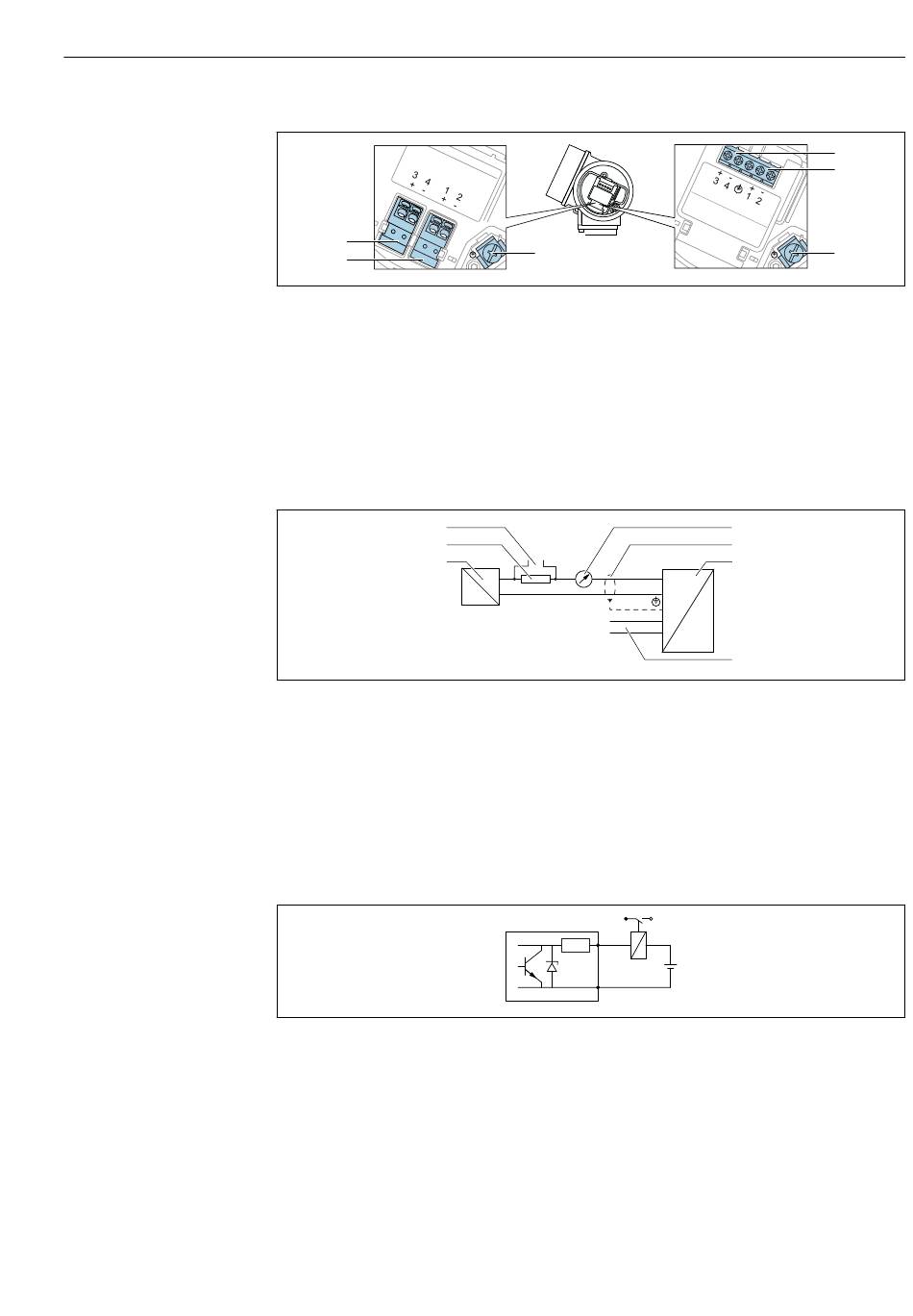

Affectation des bornes, 2 fils : 4 ... 20 mA HART, sortie tout ou rien
A
2
1
 8 Affectation des bornes, 2 fils : 4 ... 20 mA HART, sortie tout ou rien
A Sans parafoudre intégré
B Avec parafoudre intégré
1 Raccordement 4 ... 20 mA, HART passif : bornes 1 et 2, sans parafoudre intégré
2 Raccordement, sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, sans parafoudre intégré
3 Raccordement, sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, avec parafoudre intégré
4 Raccordement 4 ... 20 mA, HART passif : bornes 1 et 2, avec parafoudre intégré
5 Borne pour blindage de câble
Diagramme fonctionnel 4 ... 20 mA HART, sortie tout ou rien
3
2
1
 9 Diagramme fonctionnel 4 ... 20 mA HART, sortie tout ou rien
1 Barrière active pour l' a limentation ; tenir compte de la tension aux bornes.
2 Résistance pour communication HART (≥ 250 Ω) ; tenir compte de la charge limite.
3 Raccordement pour Commubox FXA195 ou FieldXpert (via modem Bluetooth VIATOR)
4 Instrument analogique ; tenir compte de la charge limite
5 Blindage de câble : respecter la spécification de câble
6 Appareil de mesure
7 Sortie tout ou rien (collecteur ouvert)
Exemple de raccordement d' u n relais
 10 Exemple de raccordement d' u n relais
5
+ +
1
- -
2
+
3
-
4
3+
R
+
i
-
4-
Raccordement électrique
B 3
4
5
4
5
6
I
Y
7
A0036500
A0036501
A0015909
