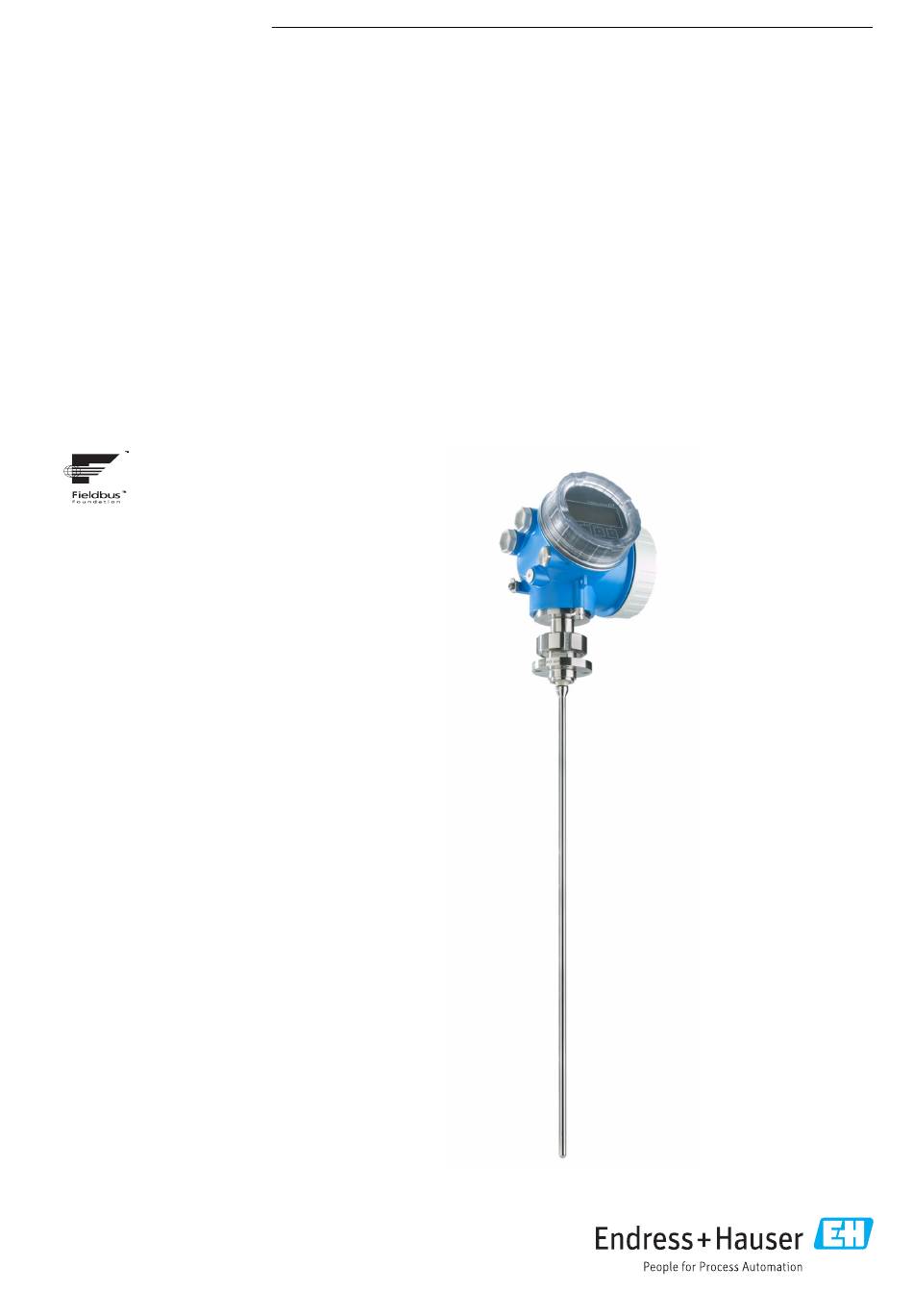

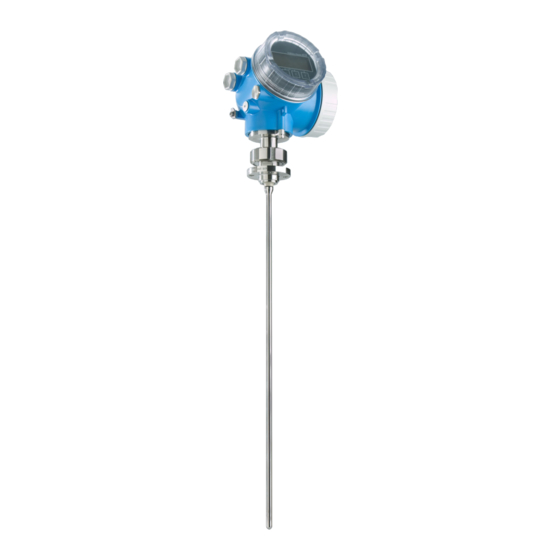

Page 1 Products Solutions Services BA01053F/14/FR/08.22-00 71605535 2022-12-13 01.01.zz (Software de l' a ppareil) Manuel de mise en service Levelflex FMP53 FOUNDATION Fieldbus Radar de niveau filoguidé...
Page 2 Levelflex FMP53 FOUNDATION Fieldbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3 ....44 3.1.1 Levelflex FMP53 ....14 8.2.1 Structure du menu de configuration .
Page 4 Sommaire Levelflex FMP53 FOUNDATION Fieldbus Affectation des valeurs mesurées 12.8 Configuration du comportement en cas (CHANNEL) dans le bloc AI ....62 d' é vénement suivant la spécification Tableaux des indices des paramètres Endress...
Page 5 Levelflex FMP53 FOUNDATION Fieldbus Sommaire 16.1.2 Support de montage pour le boîtier de l' é lectronique ....110 16.1.3 Adaptateur à souder ... . 110 16.1.4 Capot de protection .
Page 6 Informations importantes concernant le document Levelflex FMP53 FOUNDATION Fieldbus Informations importantes concernant le document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
Page 7 Levelflex FMP53 FOUNDATION Fieldbus Informations importantes concernant le document Tournevis plat Tournevis Torx Clé à six pans Clé à fourche 1.2.4 Symboles pour certains types d'information et graphiques Autorisé Procédures, processus ou actions autorisés À préférer Procédures, processus ou actions à privilégier Interdit...
Page 8 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 9 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
Page 10 Informations importantes concernant le document Levelflex FMP53 FOUNDATION Fieldbus KALREZ®, VITON® Marques déposées par DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON® Marque déposée par la société E.I. DuPont de Nemours & Co., Wilmington, USA TRI-CLAMP® Marque déposée par Ladish & Co., Inc., Kenosha, USA...
Page 11 Clarification des cas limites : ‣ Pour les produits spéciaux et les produits de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ou responsabilité.
Page 12 Consignes de sécurité fondamentales Levelflex FMP53 FOUNDATION Fieldbus Sécurité du travail Lors des travaux sur et avec l' a ppareil : ‣ Porter l' é quipement de protection exigé par les réglementations nationales en vigueur. Dans le cas des tiges de sonde séparables, le produit peut pénétrer dans les interstices entre les différentes parties de la tige.
Page 13 Levelflex FMP53 FOUNDATION Fieldbus Consignes de sécurité fondamentales 2.5.2 Conformité EAC L' e nsemble de mesure satisfait aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité EAC correspondante avec les normes appliquées.
Page 14 Description du produit Levelflex FMP53 FOUNDATION Fieldbus Description du produit Construction du produit 3.1.1 Levelflex FMP53 A0013421  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process Sonde à tige Endress+Hauser...
Page 15 Levelflex FMP53 FOUNDATION Fieldbus Description du produit 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 16 • Le cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie, contacter Endress+Hauser. Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : •...
Page 17 Levelflex FMP53 FOUNDATION Fieldbus Réception des marchandises et identification des produits 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Plaque signalétique du Levelflex ;...
Page 18 Stockage, transport Levelflex FMP53 FOUNDATION Fieldbus Stockage, transport Température de stockage • Température de stockage autorisée : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Transport du produit jusqu'au point de mesure AVERTISSEMENT Le boîtier ou la tige peuvent être endommagés ou se casser.
Page 19 Levelflex FMP53 FOUNDATION Fieldbus Montage Montage Conditions de montage 6.1.1 Position de montage appropriée A0014130  4 Conditions de montage pour le Levelflex Espacement requis lors du montage • Distance (A) entre les sondes à tige et la paroi de la cuve : •...
Page 20 Montage Levelflex FMP53 FOUNDATION Fieldbus Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Ne pas monter la sonde dans la veine de remplissage (2).
Page 21 Levelflex FMP53 FOUNDATION Fieldbus Montage 6.1.2 Montage dans des conditions confinées Montage avec sonde séparée La version d' a ppareil avec sonde séparée convient aux espaces de montage réduits (structure du produit : Construction de la sonde). Dans ce cas, le boîtier de l' é lectronique est monté...
Page 22 Montage Levelflex FMP53 FOUNDATION Fieldbus Sondes séparables 4.5 Nm A0014166 L' u tilisation de sondes à tige séparable (Ø 8 mm) est recommandée dans des conditions de montage confinées (dégagement supérieur limité). • Longueur de sonde max. 6 m (19,68 ft) •...
Page 23 Levelflex FMP53 FOUNDATION Fieldbus Montage 6.1.3 Remarques concernant la charge mécanique de la sonde Capacité de charge latérale (résistance à la flexion) des sondes à tige FMP53 Tige 8 mm (0,31") 316L 10 Nm Tige 8 mm (0,31") 316L séparable 10 Nm Charge latérale (couple de flexion) due aux conditions d' é...
Page 24 Montage Levelflex FMP53 FOUNDATION Fieldbus 6.1.4 Situations de montage spéciales Cuves avec boule de lavage pour le nettoyage de la sonde A0014131 Montage près de la paroi de la cuve Un montage de la sonde près de la paroi de la cuve améliore l' e ffet de nettoyage en cas d' u tilisation d' u ne boule de lavage.
Page 25 Levelflex FMP53 FOUNDATION Fieldbus Montage Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Si la sonde est montée de façon inclinée, la longueur de la sonde doit être réduite selon l' a ngle de montage.
Page 26 Montage Levelflex FMP53 FOUNDATION Fieldbus Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir de bons résultats de mesure lors du montage dans des cuves non métalliques : au niveau du raccord process, monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8 in) à...
Page 27 Levelflex FMP53 FOUNDATION Fieldbus Montage Cuves en plastique et en verre : montage de la sonde sur la paroi extérieure Dans le cas de cuves en plastique et en verre, la sonde peut également être montée sur la paroi extérieure, dans certaines conditions.
Page 28 Montage Levelflex FMP53 FOUNDATION Fieldbus 1. Paramètre Expert → Capteur → Compensation phase gazeuse → Mode CPG  Sélectionner l' o ption Facteur CPG constant. 2. Paramètre Expert → Capteur → Compensation phase gazeuse → Facteur CPG constant  Quotient : entrer "(longueur de sonde actuelle)/(longueur de sonde mesurée)".
Page 29 Levelflex FMP53 FOUNDATION Fieldbus Montage Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.
Page 30 Montage Levelflex FMP53 FOUNDATION Fieldbus Montage de l'appareil de mesure 6.2.1 Liste d'outils Ouv. de 3 mm 6 mm 8 mm • Pour raccourcir les sondes à câble : utiliser une scie ou un coupe-boulons • Pour raccourcir les sondes à tige ou coaxiales : utiliser une scie •...
Page 31 Levelflex FMP53 FOUNDATION Fieldbus Montage Montage du boîtier de l'électronique ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  6 Montage du boîtier de l' é lectronique avec le support de montage. Unité de mesure mm (in)
Page 32 Montage Levelflex FMP53 FOUNDATION Fieldbus max. 350° 8 mm 8 mm A0032242 1. Desserrer la vis de fixation avec la clé à molette. 2. Tourner le boîtier dans la direction souhaitée. 3. Serrer la vis de fixation (1,5 Nm pour un boîtier en plastique ; 2,5 Nm pour un boîtier en aluminium ou en inox).
Page 33 Levelflex FMP53 FOUNDATION Fieldbus Montage Fermeture du couvercle du compartiment de l'électronique 3 mm 2.5 Nm A0021451 1. Visser le couvercle du compartiment de l' é lectronique. 2. Tourner le crampon de sécurité 90 ° dans le sens des aiguilles d' u ne montre puis, à...
Page 34 Raccordement électrique Levelflex FMP53 FOUNDATION Fieldbus Raccordement électrique Exigences relatives au raccordement 7.1.1 Affectation des bornes Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V A0036519  7 Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V Raccordement 4 …...
Page 35 Levelflex FMP53 FOUNDATION Fieldbus Raccordement électrique Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus A0036500  8 Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans parafoudre intégré Avec parafoudre intégré Raccordement, PROFIBUS PA / FOUNDATION Fieldbus : bornes 1 et 2, sans parafoudre intégré...
Page 36 T +20 K. FOUNDATION Fieldbus Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée. Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service BA00013S "FOUNDATION Fieldbus Overview", la Directive FOUNDATION Fieldbus et la norme IEC 61158-2 (MBP).
Page 37 Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 38 Raccordement électrique Levelflex FMP53 FOUNDATION Fieldbus Raccordement de l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les spécifications des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Veiller à ce que l' a limentation électrique corresponde aux indications figurant sur la plaque signalétique.
Page 39 Levelflex FMP53 FOUNDATION Fieldbus Raccordement électrique 5. Raccorder le câble conformément à l' a ffectation des bornes.  A0034682 6. En cas d' u tilisation de câbles blindés : raccorder le blindage du câble à la borne de terre. 7.2.3 Bornes à...
Page 40 Raccordement électrique Levelflex FMP53 FOUNDATION Fieldbus  Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ? Tous les presse-étoupe sont-ils montés, bien serrés et étanches ?  La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ? ...
Page 41 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration Méthodes de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ;...
Page 42 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus 8.1.2 Configuration via l'afficheur déporté FHX50 A0036314  15 Possibilités de configuration via FHX50 Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration 8.1.3...
Page 43 Linking Device FF-HSE/FF-H1 Alimentation de bus Barrière de sécurité Terminaison de bus Via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Endress+Hauser...
Page 44 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus Structure et principe de fonctionnement du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur local Mise en service Lance l' a ssistant interactif pour la mise en service guidée.
Page 45 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres pour la détection et à l' a nalyse des erreurs de fonctionnement.
Page 46 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 47 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement au bout de 60 s les paramètres protégés en écriture. • Si l' a ccès en écriture est activé via un code d' a ccès, il ne peut être de nouveau désactivé...
Page 48 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 49 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration XXXXXXXXXXXXX WP SIM 3 mm A0021474 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer le module d' a ffichage en effectuant un léger mouvement de rotation. Afin de faciliter l' a ccès au commutateur de verrouillage, fixer le module d' a ffichage sur le bord...
Page 50 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus 4. Mettre le commutateur de verrouillage (WP) du module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de verrouillage (WP) du module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
Page 51 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à tout le menu de configuration sur site. Lorsque l' a ccès est verrouillé, il n' e st plus possible de naviguer au sein du menu de configuration ou de modifier les valeurs des différents paramètres.
Page 52 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus Module d'affichage et de configuration 8.3.1 Affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  17 Format d' a ffichage sur le module d' a ffichage et de configuration Affichage de la valeur mesurée (1 valeur taille max.) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur)
Page 53 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration Symboles d'affichage pour les sous-menus Symbole Signification Affich./Config. Apparaît : • Dans le menu principal à côté de la sélection "Affich./Config." A0018367 • Dans l' e n-tête à gauche dans le menu "Affich./Config."...
Page 54 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure...
Page 55 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration 8.3.2 Éléments de configuration Touche Signification Touche Moins Dans un menu, un sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. A0018330 Dans l' é diteur alphanumérique Dans le masque de saisie : déplace la barre de sélection vers la gauche (en arrière).
Page 56 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus 8.3.3 Entrer des chiffres et du texte Éditeur numérique Éditeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Éléments de configuration...
Page 57 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet de basculer sur la sélection des outils de correction.
Page 58 Méthodes de configuration Levelflex FMP53 FOUNDATION Fieldbus 3. Appuyer sur  pour confirmer la sélection.  Le menu sélectionné s' o uvre. Endress+Hauser...
Page 59 Levelflex FMP53 FOUNDATION Fieldbus Méthodes de configuration 8.3.5 Affichage de la courbe enveloppe sur le module d'affichage et de configuration Pour évaluer le signal de mesure, il est possible de visualiser la courbe enveloppe et la courbe de mapping - si une suppression des échos parasites a été enregistrée - sur le...
Page 60 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Fichier de description de l'appareil (DD) Pour configurer un appareil et l' i ntégrer dans un réseau FF, il faut : • Un logiciel de configuration FF •...
Page 61 Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_...
Page 62 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus Outre les blocs instanciés par défaut, précédemment mentionnés, les blocs suivants peuvent également être instanciés : • 5 Analog Input Blocks (AI) • 2 Discrete Input Blocks (DI) • 3 PID Blocks (PID) •...
Page 63 Niveau de bruit 33107 Epaisseur interface supérieure Tableaux des indices des paramètres Endress+Hauser Les tableaux suivants listent les paramètres appareil spécifiques au fabricant des Resource Blocks. Pour les paramètres FOUNDATION Fieldbus, voir la documentation BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", disponible au téléchargement sur la page Internet www.endress.com...
Page 64 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BL Description données (octets) stockage écriture level Niveau FLOAT Dynamic →  131 decimal_places_menu_ro Nombre décimales ENUM16 Static AUTO →  170 locking_status État verrouillage...
Page 65 Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture switch_on_value Seuil d' e nclenchement FLOAT Static AUTO →  164 table_number Numéro tableau UINT8 Static →...
Page 66 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus 9.6.4 Diagnostic Transducer Block Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture operating_time Temps de fonctionnement STRING Dynamic →  174 diagnostics_1 Diagnostic...
Page 67 Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture acknowledge_alarm Réinitialisation automaintien 81 ENUM16 Static AUTO integration_time Temps d' i ntégration FLOAT Static result_self_check Résultat autotest...
Page 68 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture function_input_1_level Fonction entrée 1 niveau ENUM16 Static AUTO function_input_2_level Fonction entrée 2 niveau ENUM16 Static AUTO fixed_value_inp_1 Valeur donnée entrée 1...
Page 69 Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture time_max_electr_temp Temps température STRING Dynamic électronique max. measurement_frequency Fréquence de mesure FLOAT Dynamic min_electr_temp Température électronique min.
Page 70 9.6.8 Service Information Transducer Block Les paramètres du Service Information Transducer Block ne peuvent être configurés que par des techniciens de maintenance Endress+Hauser habilités. 9.6.9 Data Transfer Transducer Block Les paramètres du Data Transfer Transducer Block sont décrits dans le document GP01015F : "Levelflex FMP5x - Description des paramètres de l' a ppareil -...
Page 71 Levelflex FMP53 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture trend_sup_pack_size UINT8 Static gpc_mode_ro Mode CPG ENUM16 Static eop_level_evaluation_ro Evaluation niveau par ENUM16 Static temperature_unit_ro Unité de température...
Page 72 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP53 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture bdt_transferred_ctrl UINT8 Static AUTO bdt_cfg_rdwr_ctrl UINT16 Static AUTO Méthodes La spécification FOUNDATION Fieldbus prévoit l' u tilisation de méthodes pour simplifier la configuration de l' a ppareil.
Page 73 Levelflex FMP53 FOUNDATION Fieldbus Mise en service au moyen de l' a ssistant de mise en service Mise en service au moyen de l'assistant de mise en service Un assistant est disponible dans FieldCare et DeviceCare pour guider l' u tilisateur tout au long de la première mise en service.
Page 74 Mise en service via le menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.1 Contrôle de fonctionnement Avant la mise en service du point de mesure, s' a ssurer que les contrôles du montage et du raccordement ont été...
Page 75 Levelflex FMP53 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.3 Configuration de la mesure de niveau 20 mA 100% 4 mA A0011360  21 Paramètres de configuration pour la mesure de niveau dans les liquides Longueur de sonde Point de référence de la mesure...
Page 76 Mise en service via le menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 10. Naviguer jusqu' à : Configuration → Qualité signal  Affiche la qualité du signal de l' é cho de niveau évalué. 11. Configuration via l' a fficheur local : Naviguer jusqu' à...
Page 77 Levelflex FMP53 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.4 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe enveloppe de référence. Celle-ci peut être utilisée par la suite dans le cadre du diagnostic.
Page 78 Mise en service via le menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 11.5 Configuration de l'afficheur local 11.5.1 Réglage par défaut de l'afficheur local pour la mesure de niveau Paramètre Réglage par défaut pour les appareils Réglage par défaut pour les appareils avec...
Page 79 Levelflex FMP53 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.6 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 80 Mise en service via le menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 11.7 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Verrouillage via les paramètres (verrouillage software) •...
Page 81 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) Mise en service (fonctionnement par blocs) 12.1 Contrôle de fonctionnement Avant la mise en service du point de mesure, s' a ssurer que les contrôles du montage et du raccordement ont été effectués : •...
Page 82 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus 12.2.4 Configuration des Analog Input Blocks L' a ppareil dispose de 2 Analog Input Blocks, qui peuvent être affectés au choix aux différentes grandeurs de process. Réglage par défaut Analog Input Block...
Page 83 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  23 Mise à l' é chelle de la valeur mesurée dans l' A I Block • En cas de sélection du mode Direct dans le paramètre L_TYPE, il n' e st pas possible de modifier les valeurs et les unités pour XD_SCALE et OUT_SCALE.
Page 84 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus 12.5 Configuration de la mesure de niveau La méthode Setup peut également être utilisée pour configurer la mesure. Cette méthode est accessible via le Transducer Block SETUP (TRDSUP). 20 mA...
Page 85 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) Étape Bloc Paramètre Action SETUP (TRDSUP) Distance du point zéro Indiquer la distance vide E (distance entre le (empty_calibration) point de référence R et le repère 0 %). SETUP (TRDSUP)
Page 86 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus Configuration des blocs Bloc : DISPLAY (TRDDISP) Paramètre : Gestion données (configuration_management) Fonctions des options du paramètre Options Description 33097 : Sauvegarder La configuration actuelle de l' a ppareil contenue dans l' H istoROM est sauvegardée dans le module d' a ffichage de l' a ppareil.
Page 87 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.8 Configuration du comportement en cas d'événement suivant la spécification FOUNDATION Fieldbus FF912 L' a ppareil est conforme à la spécification FOUNDATION Fieldbus FF912. Entres autres choses, cela signifie que : •...
Page 88 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus 12.8.1 Groupes d'événements Les évènements de diagnostic sont répartis en 16 groupes en fonction de la source et la priorité. Une catégorie d'événements par défaut est affectée à chaque groupe en usine.
Page 89 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) Priorité Catégorie d'événements Source Événements dans ce groupe d'événement par défaut d'événement Priorité basse En dehors de la spécification Capteur Pas utilisé dans Levelflex Électronique Pas utilisé dans Levelflex Configuration...
Page 90 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus 12.8.2 Paramètres d'affectation Les catégories d' é vénements sont affectées aux groupes d' é vénements via quatre paramètres d' a ffectation. Ceux-ci se trouvent dans le RESOURCE (RB2) Block: • FD_FAIL_MAP : pour catégorie d' é vénements Défaut (F) •...
Page 91 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) Configuration incompatible. Ceux-ci doivent être rattachés à la catégorie Test fonction (C), et non plus Défaut (F). Dans la fenêtre de navigation de FieldCare, naviguer jusqu' à Expert → Communication → Field diagnostics → Alarm detection enable.
Page 92 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus  26 Les colonnes "Fail Map" et "Check Map" après la modification Veiller à ce que le bit correspondant soit réglé dans au moins un des paramètres d' a ffectation pour chaque groupe d' é vénements. Sinon, aucune catégorie ne sera transmise avec l' é...
Page 93 Levelflex FMP53 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.8.3 Zone configurable La catégorie d' é vénements peut être définie individuellement pour les événements suivants – quel que soit le groupe d' é vénements auquel ils sont affectés dans le réglage par défaut : •...
Page 94 Mise en service (fonctionnement par blocs) Levelflex FMP53 FOUNDATION Fieldbus Aller dans la colonne Offspec Map et cocher la case du bit correspondant (ici : Configurable Area Bit 1). Appuyer sur ENTER pour confirmer les saisies. Un passage à la catégorie d' e rreurs Dans distance de sécurité n' a aucune incidence sur une erreur déjà...
Page 95 Levelflex FMP53 FOUNDATION Fieldbus Diagnostic et suppression des défauts Diagnostic et suppression des défauts 13.1 Suppression des défauts générale 13.1.1 Erreurs générales Erreur Cause possible Solution L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte. Les câbles de raccordement ne sont Vérifier les contacts des câbles et...
Page 96 Diagnostic et suppression des défauts Levelflex FMP53 FOUNDATION Fieldbus 13.1.2 Erreurs de paramétrage Erreurs de paramétrage pour la mesure de niveau Problème Cause possible Action corrective La valeur mesurée est Si la distance mesurée (Configuration • Vérifier le paramètre Distance du incorrecte →...
Page 97 Levelflex FMP53 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.2 Informations de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil de mesure sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 98 Diagnostic et suppression des défauts Levelflex FMP53 FOUNDATION Fieldbus Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant des informations sur le défaut. En outre, le symbole d' é tat associé...
Page 99 Levelflex FMP53 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.2.2 Consultation des mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 100 Diagnostic et suppression des défauts Levelflex FMP53 FOUNDATION Fieldbus 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...
Page 101 Levelflex FMP53 FOUNDATION Fieldbus Diagnostic et suppression des défauts 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...
Page 102 Diagnostic et suppression des défauts Levelflex FMP53 FOUNDATION Fieldbus 13.6 Logbook des événements 13.6.1 Historique des événements Vous aurez un aperçu chronologique des messages d' é vénements apparus dans le sous- menu Liste événements Chemin de navigation Diagnostic → Journal d' é vénements → Liste événements Un maximum de 100 messages d' é...
Page 103 Levelflex FMP53 FOUNDATION Fieldbus Diagnostic et suppression des défauts Evénement Texte d'événement d'information I1091 Configuration modifiée I1092 Mémoire valeurs effacée I1110 Interrupteur protection écriture changé I1137 Electronique changée I1151 Reset historiques I1154 Reset tension bornes Min/Max I1155 Réinitialisation température électron.
Page 104 Diagnostic et suppression des défauts Levelflex FMP53 FOUNDATION Fieldbus 13.7 Historique du firmware Date Version Modifications Documentation (FMP53, FOUNDATION Fieldbus) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 04.2012 01.00.zz Software d' o rigine BA01053F/00/FR/01.12 GP01015F/00/FR/01.12...
Page 105 Levelflex FMP53 FOUNDATION Fieldbus Maintenance Maintenance Aucune maintenance particulière n' e st nécessaire. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, veiller à toujours utiliser des produits de nettoyage qui n' a ttaquent pas la surface du boîtier et les joints.
Page 106 Maintenance Levelflex FMP53 FOUNDATION Fieldbus 14.3.2 Nettoyage de la sonde hors de la cuve Pour un nettoyage plus efficace, il est possible de démonter la sonde. L' o utillage suivant est requis pour le nettoyage : • Étau avec mâchoires à fibres (protection de la surface de la sonde à tige polie) •...
Page 107 ‣ Les réparations doivent être effectuées conformément aux instructions. ‣ Seule l' é quipe du SAV Endress+Hauser est autorisée à modifier un appareil certifié et à le transformer en une autre version certifiée. 15.1.3 Remplacement des modules électroniques Après le remplacement des modules électroniques, il n' e st pas nécessaire de réétalonner...
Page 108 Réparation Levelflex FMP53 FOUNDATION Fieldbus 15.2 Pièces de rechange • Certains composants remplaçables de l' a ppareil de mesure sont identifiés au moyen d' u ne plaque signalétique des pièces de rechange. Celle-ci contient des informations sur les pièces de rechange.
Page 109 Levelflex FMP53 FOUNDATION Fieldbus Accessoires Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Le capot de protection climatique peut être commandé conjointement avec l' a ppareil via la structure de produit "Accessoire fourni". A0015466  29 Hauteur. Unité de mesure mm (in) 299 (11.8)
Page 110 Accessoires Levelflex FMP53 FOUNDATION Fieldbus 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  31 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)
Page 111 Kit d' é talonnage Le kit d' é talonnage permet de vérifier régulièrement la précision et la reproductibilité du transmetteur de niveau Levelflex FMP53. Référence de commande : 71041382 Pour plus de détails, voir manuel de mise en service SD01003F.
Page 112 Accessoires Levelflex FMP53 FOUNDATION Fieldbus • Câble de raccordement : • Câble fourni avec l' a ppareil jusqu' à 30 m (98 ft) • Câble standard fourni par le client jusqu' à 60 m (196 ft) • Température ambiante :–40 … 80 °C (–40 … 176 °F) •...
Page 113 Levelflex FMP53 FOUNDATION Fieldbus Accessoires Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω max. • Tension continue de seuil : 400 … 700 V • Tension de choc de seuil : < 800 V • Capacité à 1 MHz : < 1,5 pF •...
Page 114 16.2 Accessoires spécifiques à la communication Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C Field Xpert SFX350 Field Xpert SFX350 est un terminal portable pour la mise en service et la maintenance.
Page 115 Levelflex FMP53 FOUNDATION Fieldbus Accessoires Endress+Hauser...
Page 116 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.1 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration Language  →  137 Configuration Unité de longueur Type de cuve Diamètre du tube Groupe de produit Distance du point zéro...
Page 117 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Channel →  137 →  138 Process Value Filter Time ‣ Configuration étendue →  139 État verrouillage →  139 Droits d' a ccès via afficheur →  139 Entrer code d' a ccès →...
Page 118 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus ‣ Editer table Niveau Valeur client Activer tableau →  155 ‣ Réglages de sécurité →  156 Sortie perte écho →  156 →  156 Valeur perte écho Rampe perte écho →...
Page 119 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Etat de commutation →  166 →  166 Signal sortie inversé ‣ Affichage →  168 Language →  168 Format d' a ffichage →  168 Affichage valeur 1 … 4 →...
Page 120 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Gestion données →  174 Comparaison résultats →  175 ‣ →  177 Administration ‣ Définir code d'accès →  179 Définir code d' a ccès →  179 Confirmer le code d' a ccès →...
Page 121 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration ‣ Valeur mesurée →  186 →  132 Distance Niveau linéarisé →  152 Tension aux bornes 1 →  187 ‣ Analog inputs ‣ Analog input 1 … 5 →  187 Block tag →...
Page 122 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Résultat test appareil →  197 Dernier test →  197 →  198 Signal de niveau Signal de couplage →  198 Endress+Hauser...
Page 123 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.2 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  Configuration →  137 Unité de longueur Type de cuve Diamètre du tube Groupe de produit Distance du point zéro...
Page 124 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Entrer code d' a ccès →  140 ‣ Niveau →  141 →  141 Type de produit Propriété produit →  141 Propriété process →  142 Conditions avancées du process →...
Page 125 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Valeur perte écho →  156 →  157 Rampe perte écho Distance de blocage →  144 ‣ Réglages sonde →  159 Sonde mise à la terre →  159 Longueur de sonde actuelle →...
Page 126 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Amortissement affichage →  171 Ligne d' e n-tête →  171 →  172 Texte ligne d' e n-tête Caractère de séparation →  172 Format numérique →  172 Menu décimales →...
Page 127 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration ‣ Liste de diagnostic →  182 →  182 Diagnostic 1 … 5 Horodatage 1 … 5 →  182 ‣ Information appareil →  184 Désignation du point de mesure →  184 Numéro de série...
Page 128 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Intervalle de mémorisation →  190 Reset tous enregistrements →  190 ‣ →  194 Simulation Affectation simulation grandeur →  195 mesure Valeur variable mesurée →  195 Simulation sortie commutation →...
Page 129 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.3 Menu "Configuration" • : indique comment accéder au paramètre à l' a ide du module d' a ffichage et de configuration • : indique comment accéder au paramètre à l' a ide d' o utils de configuration (p. ex.
Page 130 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Description Entrer le diamètre du bypass ou du tube de mesure. Entrée 0 … 9,999 m Groupe de produit  Navigation  Configuration → Groupe produit Prérequis Type de produit (→  141) = Liquide Description Sélectionner le groupe de produit.
Page 131 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information supplémentaire A0013178  32 Distance du point zéro (E) pour la mesure sur liquides Plage de mesure  Navigation  Configuration → Plage de mesure Description Etendue de mesure : niveau max. - niveau min.
Page 132 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Information supplémentaire A0013194  34 Niveau pour la mesure sur liquides L' u nité est définie dans le paramètre Unité du niveau (→  144). Distance Navigation  Configuration → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté)
Page 133 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Qualité signal Navigation  Configuration → Qualité signal Description Indique la qualité de signal de l' é cho évalué. Information Signification de l'affichage supplémentaire • Fort L' é cho évalué dépasse d' a u moins 10 mV le seuil d' é cho.
Page 134 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus • Distance trop petite A sélectionner lorsque la distance affichée est plus petite que la distance réelle. L' a ppareil recherche l' é cho suivant puis retourne au paramètre Confirmation distance. La distance est recalculée et affichée. La comparaison doit être répétée de façon itérative jusqu' à...
Page 135 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information Ce paramètre définit la distance jusqu' à laquelle la nouvelle suppression doit être supplémentaire enregistrée. La distance est mesurée à partir du point de référence, c' e st-à-dire à partir du bord inférieur de la bride de montage ou du raccord fileté.
Page 136 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 17.3.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 137 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.3.2 Sous-menu "Analog input 1 … 5" Il y a un sous-menu Analog inputs pour chaque bloc AI de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans le bloc AI.
Page 138 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Process Value Filter Time Navigation  Configuration → Analog inputs → Analog input 1 … 7 → PV Filter Time Description Utiliser cette fonction pour entrer la spécification de temps du filtre pour le filtrage de la valeur d' e ntrée non convertie (PV).
Page 139 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.3.3 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 140 é dition pour revenir au mode d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture au bout de 60 s supplémentaires. En cas de perte du code d' a ccès, contacter Endress+Hauser. Endress+Hauser...
Page 141 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Sous-menu "Niveau" Navigation  Configuration → Config. étendue → Niveau Type de produit  Navigation  Configuration → Config. étendue → Niveau → Type de produit Description Entrer le type de produit. Affichage •...
Page 142 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Information Dépendance du "Type de produit" et du "Groupe de produit" supplémentaire Type de produit (→  141) Groupe de produit (→  130) Propriété produit Solide Inconnu Liquide Aqueux (CD >= 4) CD 4 ...
Page 143 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Pour "Mode de fonctionnement" = "Niveau" et "Type de produit" = "Solide" Propriété process Temps de réponse / s Très rapide > 100m/h Rapide > 10 m/h Standard < 10 m/h Moyen < 1 m/h Lent <...
Page 144 Si l' u ne de ces conditions n' e st pas remplie, les signaux dans la distance de blocage seront toujours ignorés. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. Endress+Hauser...
Page 145 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration A0013219  36 Distance de blocage (UB) pour la mesure dans les liquides Correction du niveau  Navigation  Configuration → Config. étendue → Niveau → Correcti. niveau Description Entrer la correction du niveau (si nécessaire).
Page 146 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  37 Linéarisation : conversion du niveau et, si applicable, de l' i nterface en volume ou en poids ; la conversion dépend de la forme de la cuve...
Page 147 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Structure du sous-menu sur l' a fficheur local Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Valeur maximale Diamètre Hauteur intermédiaire Mode tableau ‣...
Page 148 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Structure du sous-menu dans l' o util de configuration (p. ex. FieldCare) Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Niveau linéarisé Valeur maximale Diamètre...
Page 149 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Description des paramètres Navigation  Configuration → Config. étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation. Sélection •...
Page 150 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Signification des options • Aucune Le niveau est indiqué dans l' u nité de niveau sans conversion (linéarisation) préalable. • Linéaire La valeur de sortie (volume/poids) est proportionnelle au niveau L. Ceci est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 151 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Sélection/entrée (uint16) • 1095 = [tonne courte] • 1094 = [lb] • 1088 = [kg] • 1092 = [tonne] • 1048 = [US Gal.] •...
Page 152 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Description Entrer la marque de l' u nité. Entrée Jusqu' à 32 caractères alphanumériques (lettres, chiffres, caractères spéciaux) Niveau linéarisé Navigation  Configuration → Config. étendue → Linéarisation → Niveau linéarisé Description Indique le niveau linéarisé.
Page 153 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Hauteur intermédiaire  Navigation  Configuration → Config. étendue → Linéarisation → Haut.interméd. Prérequis Le Type de linéarisation (→  149) prend l' u ne des valeurs suivantes : • Fond pyramidal • Fond conique •...
Page 154 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Conditions pour le tableau de linéarisation : • Le tableau peut contenir jusqu' à 32 couples de valeurs "Niveau - Valeur linéarisée". • Le tableau doit être monotone (croissant ou décroissant). • La première valeur du tableau doit correspondre au niveau minimal.
Page 155 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Niveau (Semi-automatique) Navigation  Configuration → Config. étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  149) = Tableau • Mode tableau (→  153) = Semi-automatique Description Indique le niveau mesuré (avant linéarisation). Cette valeur est acceptée pour le point du tableau.
Page 156 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Sous-menu "Réglages de sécurité" Navigation  Configuration → Config. étendue → Régla.sécurité Sortie perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Sort.perte écho Description Signal de sortie en cas de perte de l' é cho.
Page 157 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Rampe perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Rampe perte écho Prérequis Sortie perte écho (→  156) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
Page 158 Si l' u ne de ces conditions n' e st pas remplie, les signaux dans la distance de blocage seront toujours ignorés. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013219  39...
Page 159 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 160 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Confirmation longueur de sonde  Navigation  Configuration → Config. étendue → Réglages sonde → Conf.long. sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  159 correspond à...
Page 161 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 162 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  162) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Config. étendue → Sort.commutation Affectation sortie état ...
Page 163 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Sélection • Arrêt • Sortie digitale diagnostique avancé 1 • Sortie digitale diagnostique avancé 2 • Sortie digitale 1 • Sortie digitale 2 • Sortie digitale 3 • Sortie digitale 4 • Sortie digitale 5 •...
Page 164 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Seuil d'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Seuil enclench. Prérequis Affectation sortie état (→  162) = Seuil Description Entrer valeur mesurée pour point d' e nclenchement. Entrée Nombre à...
Page 165 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo.enclench. Prérequis • Affectation sortie état (→  162) = Seuil •...
Page 166 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Temporisation au déclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo. déclench. Prérequis • Affectation sortie état (→  162) = Seuil • Affecter seuil (→  163) ≠ Arrêt Description Définir le délai pour l' a rrêt de la sortie état.
Page 167 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Non La sortie tout ou rien se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus.
Page 168 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 169 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information supplémentaire 4841.000 Â A0019963  40 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  41 "Format d' a ffichage" = "1 valeur + bargr."...
Page 170 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Affichage valeur 1 … 4  Navigation  Configuration → Config. étendue → Affichage → Affich.valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection • Niveau linéarisé...
Page 171 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Affichage intervalle Navigation  Configuration → Config. étendue → Affichage → Affich.interval. Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur alterne entre les valeurs. Entrée 1 … 10 s Information Ce paramètre n' e st utile que si le nombre de valeurs mesurées sélectionnées dépasse le...
Page 172 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Texte ligne d'en-tête  Navigation  Configuration → Config. étendue → Affichage → Tex.lign.en-tête Prérequis Ligne d'en-tête (→  171) = Texte libre Description Entrer le texte de l' e n-tête d' a fficheur.
Page 173 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information • Valable uniquement pour les nombres dans le menu de configuration (par ex. Distance supplémentaire du point zéro, Plage de mesure), pas pour l' a ffichage des valeurs mesurées. Pour l' a ffichage des valeurs mesurées, le nombre de décimales est réglé dans les paramètres Nombre décimales 1 …...
Page 174 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 175 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 176 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 177 être modifiés après saisie du code d' a ccès dans le paramètre Entrer code d'accès (→  140). En cas de perte du code d' a ccès, contacter Endress+Hauser. En cas de configuration via l' a fficheur local : le nouveau code d' a ccès n' e st valable qu' u ne fois confirmé...
Page 178 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 179 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 180 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 17.4 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
Page 181 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Horodatage Navigation  Diagnostic → Horodatage Temps de fct depuis redémarrage Navigation  Diagnostic → Tps fct de.redém Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil. Temps de fonctionnement Navigation ...
Page 182 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 17.4.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 183 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.4.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...
Page 184 Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 185 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Nom d'appareil Navigation  Diagnostic → Info.appareil → Nom d' a ppareil  Diagnostic → Info.appareil → Nom d' a ppareil Code commande  Navigation  Diagnostic → Info.appareil → Code commande ...
Page 186 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 17.4.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Val. mesurée Distance Navigation  Diagnostic → Val. mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 187 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Tension aux bornes 1 Navigation  Diagnostic → Val. mesurée → Tension bornes 1 17.4.5 Sous-menu "Analog input 1 … 5" Il y a un sous-menu Analog inputs pour chaque bloc AI de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans le bloc AI.
Page 188 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus • Tension aux bornes • Epaisseur couche supérieure • Valeur constante diélectrique calculée • Sortie analogique diag.avan. 2 • Sortie analogique diag.avan. 1 Status Navigation  Diagnostic → Analog inputs → Analog input 1 … 7 → Status Description Indique l' é...
Page 189 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.4.6 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enreg.val.mes. Affecter voie 1 … 4  Navigation  Diagnostic → Enreg.val.mes. → Affecter voie 1 … 4 Sélection • Arrêt • Niveau linéarisé...
Page 190 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Intervalle de mémorisation  Navigation  Diagnostic → Enreg.val.mes. → Interval.mémori.  Diagnostic → Enreg.val.mes. → Interval.mémori. Entrée 1,0 … 3 600,0 s Information Ce paramètre détermine l' i ntervalle de temps entre chaque point de données dans la supplémentaire...
Page 191 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Sous-menu "Affichage voie 1 … 4" Les sous-menus Affichage voie 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...
Page 192 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus 17.4.7 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 193 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur SIM, enficher le module d' a ffichage sur le bord du compartiment de l' é lectronique.  Le module d' a ffichage est enfiché sur le bord du compartiment de l' é lectronique.
Page 194 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  195 mesure Valeur variable mesurée →  195 Simulation sortie commutation →  195 →  196...
Page 195 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Aff.sim.gran.mes Sélection • Arrêt • Niveau • Interface •...
Page 196 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Etat de commutation  Navigation  Expert → Diagnostic → Simulation → Etat commut. Prérequis Simulation sortie commutation (→  195) = Marche Description Sélectionner le status de l' é tat de la sortie de simulation.
Page 197 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.4.8 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarra.test app Description Lancer le test appareil. Sélection • Non • Oui Information En cas de perte de l' é...
Page 198 Menu de configuration Levelflex FMP53 FOUNDATION Fieldbus Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 199 Levelflex FMP53 FOUNDATION Fieldbus Menu de configuration 17.4.9 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring. Description détaillée...
Page 200 Index Levelflex FMP53 FOUNDATION Fieldbus Index Comparaison résultats (Paramètre) ... . . 175 Composants système ......114 Accès en écriture .
Page 201 Levelflex FMP53 FOUNDATION Fieldbus Index Etat de commutation (Paramètre) ..166, 196 Mesures correctives État de verrouillage ......53 Consultation .
