6. INSTALLATION DE L'UNITÉ INTÉRIEURE
1. DESCRIPTION DES COMPOSANTS

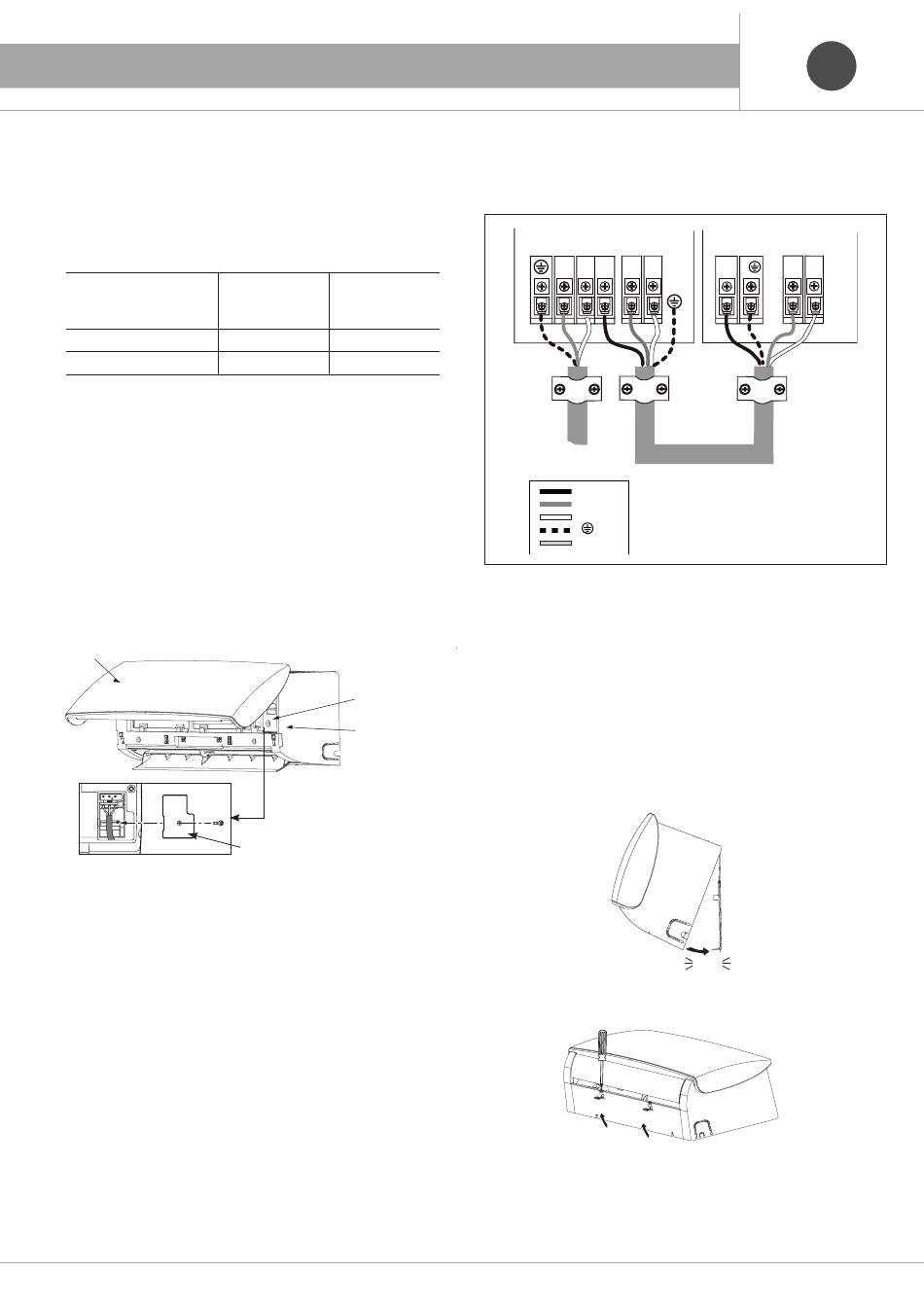

6.5.3 Câbles d'alimentation et de raccordement
- Tous les câbles d'alimentation et raccordement doivent être
approuvés conformément à la norme CEI et pour des lon-
gueurs allant jusqu'à 15 m, ils doivent avoir une section d'au
moins :
Modèle
Single Wall
Dual, Trial et Quadrial
- Utiliser un câble multipolaire de type H07RN-F
- Pour des longueurs supérieures à 15 m, adopter les sections
standard immédiatement supérieures, en vérifiant toujours
que, dans tous les cas, la chute de tension sous charge est
inférieure à 3 % de la tension d'alimentation.
- Si un câble est endommagé, il doit être remplacé par du per-
sonnel de service ou en tout cas par du personnel qualifié.
- Tous les câbles doivent avoir le certificat de conformité.
6.6 Connexion au bornier de l'unité intérieure
- Soulever la grille avant, retirer le cache bornier en agissant
sur la vis.
Panneau avant
- Insérez le câble à l'arrière de l'unité, puis retirez-le à l'avant.
Centralina elettrica
Cavo di collegamento e
cavo di alimentazione
18
Câble
Câble
d'alimentation
de raccorde-
ment
3X2,5 mm
5X1,5 mm
2
3X2,5 mm
4X1,5 mm
2
Couvercle de
distribution par câble
Boîte électrique
(interne)
Couvercle
Supporto
- Desserrer les vis et insérer complètement les extrémités du
câble dans le bloc d'extrémité, puis serrer les vis.
Unité intérieure
N
L 4(SI) 2(N) 1(L)
2
2
Alimentation
électriqu e
Signal
N
L
Stand By
- Tirez légèrement sur le câble pour vous assurer que les
câbles ont été insérés et fixés correctement.
- Après avoir connecté les câbles, n'oubliez jamais de les ser-
rer au presse-étoupe.
Une fois l'installation des câbles d'alimentation électrique, de
l'évacuation de la condensation et des tuyaux de refroidissement
terminée, l'unité peut être définitivement repositionnée de la
manière suivante.
Déplacez l'unité dans la position finale fixée au mur et appuyez
sur l'unité sur les 2 fentes inférieures jusqu'à ce que vous enten-
diez « CLICK ».
Placer le panneau de finition (le cas échéant) sur le côté inférieur
et le fixer à l'aide des vis appropriées.
Masquer les vis avec les cache-vis présents sur le panneau de
finition.
FR
FR
Unité externe
4(SI)
3
2(N) 1(L)
CLIK
