D. Démontage de la vitre réfractaire,
du plateau de base, du brûleur
et de l'ensemble vanne
Il peut s'avérer nécessaire de retirer les panneaux de verre,
le plateau de base, le brûleur et la vanne. Cette tâche doit
être effectuée par un technicien qualifié.
1. Retirez l'élément d'apparence.
2. Retirez les dispositifs de retenue du panneau de verre
latéral. Voire la figure 4.3. Faites glisser les panneaux
de verre latéraux hors de l'appareil, comme indiqué
à la figure 4.4.
3. Retirez la fixation de la vitre arrière, illustrée à la figure
4.3, et retirez la vitre arrière de l'appareil.
PANNEAU DE RETENUE ARRIÈRE
DISPOSITIFS DE
RETENUE LATÉRALE

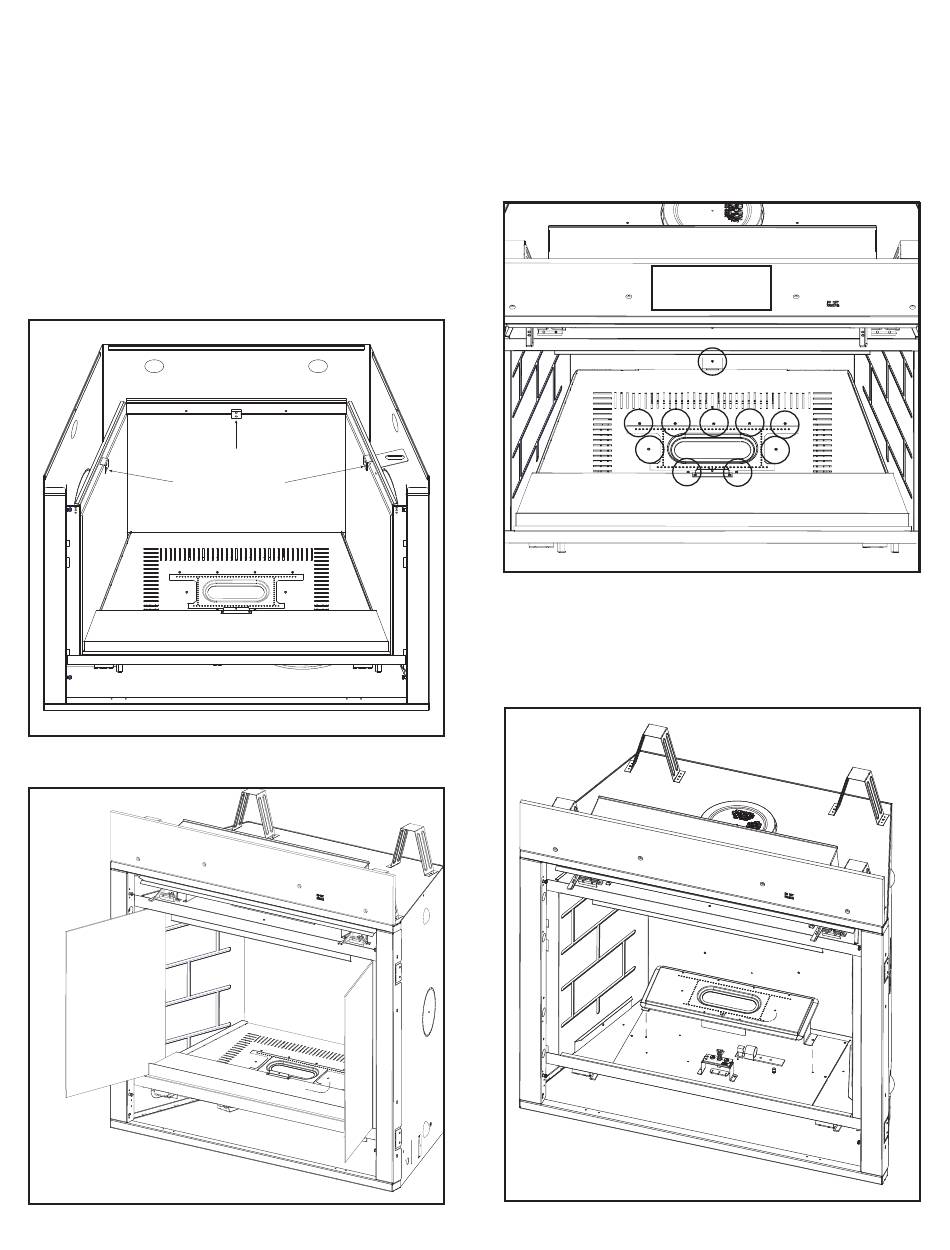

Figure 4.3 Retrait des retenues du panneau de verre
Figure 4.4 Retrait du panneau de verre
Heatilator • CD4236IFTR, CD4236IFTLR, CD4842IFTR, CD4842IFTLR Manuel du propriétaire • 2511-981DFR • 6/18
4. Enlevez le bac de base en retirant les vis entourées
à la figure 4.5.
5. Retirez le brûleur en retirant les deux vis, comme indiqué
à la figure 4.6. Pour dégager le brûleur de l'orifice, faites-le
glisser vers la droite et soulevez-le.
6. Voir la figure 4.7 pour le retrait de la vanne.
APPARENCE :
PEUT VARIER
Figure 4.5 Retrait du plateau de base
Figure 4.6 Retrait du module du brûleur
