Option A5216: Retro-fit digital read-out
for parallel fence

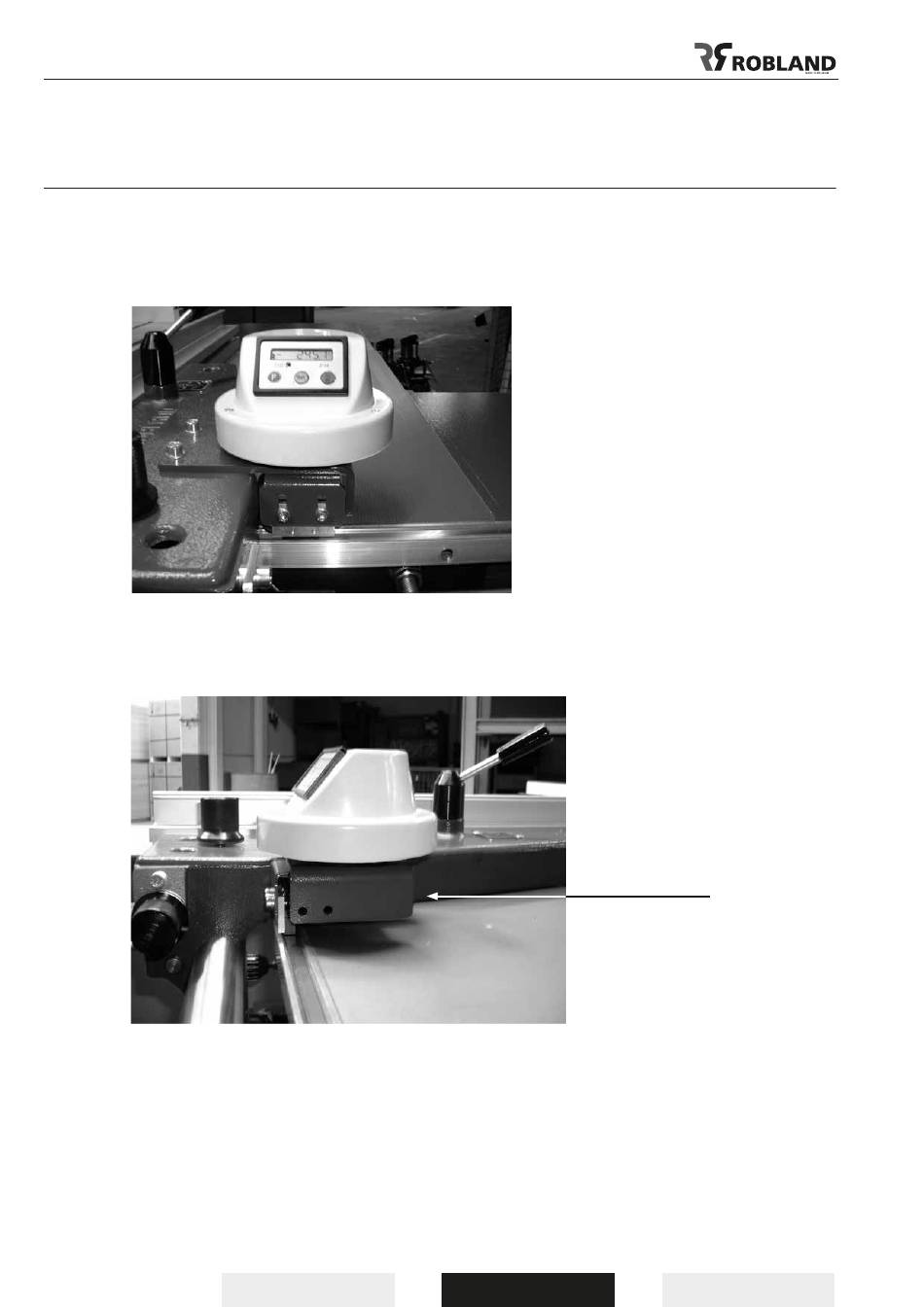

Mettez l'affichage digital sur le support du guide parallèle dans les trous prévus.
Pour les machines ou cela n'a pas été prévu, il faut percer les 2 trous de fixation.
Mettez le profilé alu avec la bande magnétique sur la table à 1 mm en dessous du niveau de la table
en fonte.
Lors du montage veillez à ce que le capteur se trouve au milieu de la bande magnétique
et se trouve entre 0,5 à 1 mm maximal au dessus de la bande. Assurez vous que cette distance de 0,5
et 1 mm soit respectée sur toute la longueur de la bande magnétique.
0,5 - 1mm max
