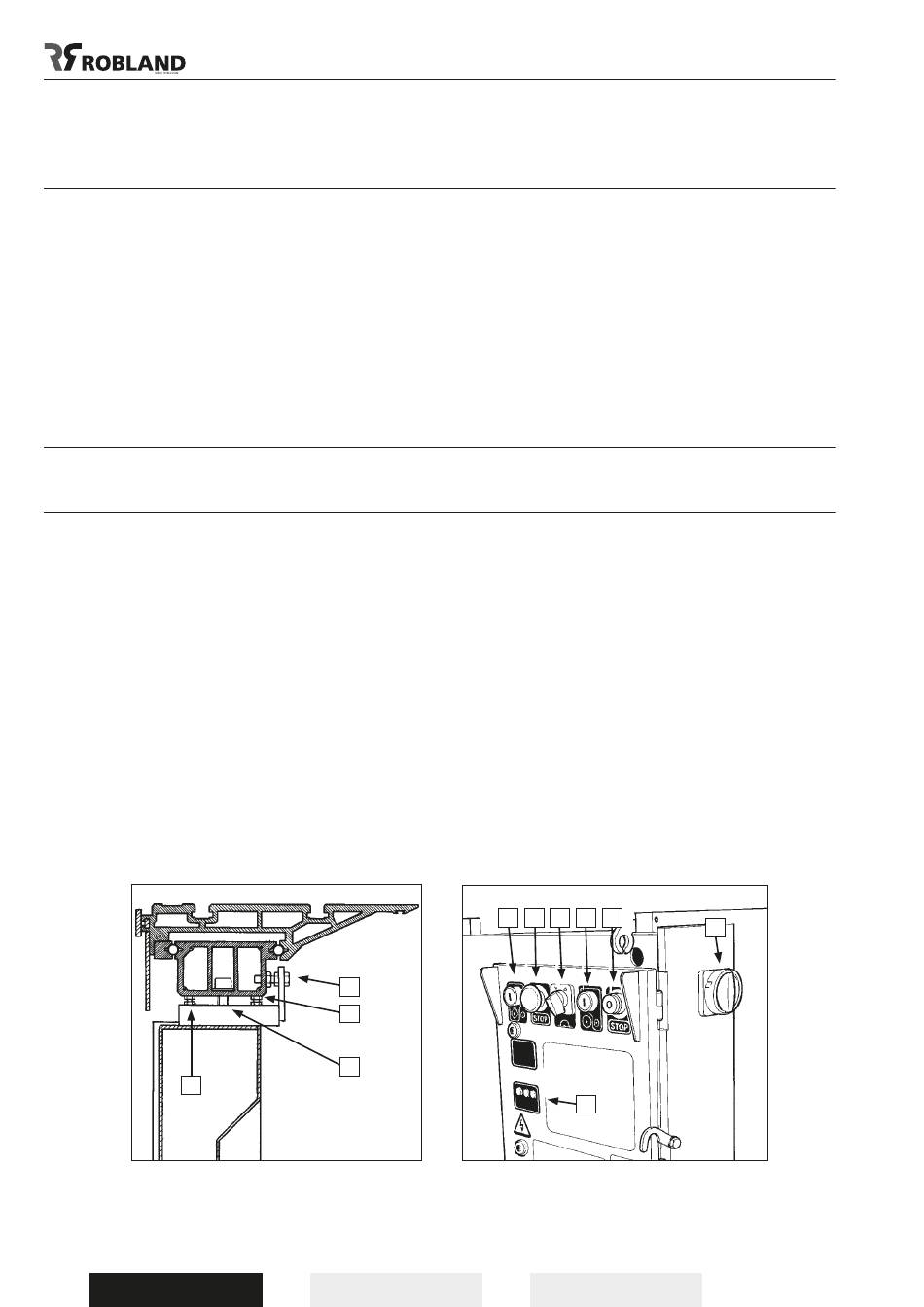

Plaatsen van de rolwagen
op de machine
De rolwagen is op voorhand van de fabriek uit afgesteld op uw machine en hoeft derhalve niet meer te
worden ingesteld.
Eenvoudig de tafel met de 2 zijdelingse regelbouten (1) in de op het frame gelaste vorken plaatsen en
de 4 grote bijgeleverde bouten (3) vastschroeven (inbussleutel 14 mm).
Deze bouten moeten stevig vastgeschroefd worden, echter oppassen dat men bij het verschuiven van
het bovenblad om de 1e bout in te schroeven het evenwicht van de tafel op de machine niet uit het oog
verliest. Om een probleemloze zuivere snede te bekomen dient de rolwagen 100 % evenwijdig te lopen
tegenover de zaag.
Mocht dit niet het geval zijn, dan kan men de 4 grote bouten (3) lossen en met de zijdelingse
stelschroeven (1) zover naregelen tot men een optimale evenwijdigheid bekomt.
Nadien de 4 bouten(3) goed aanspannen.

Starten van de machine

Hoofdschakelaar (1) op "1" plaatsen om de machine onder spanning te brengen.
Plaats de "ster-driehoekschakelaar" (4) op "ster" en druk dan de startknop (2) voor de
hoofdzaagmotor.
Na ongeveer 8 sekonden kan men dan de schakelaar (4) op "driehoek" plaatsen, en draait de motor
op vol vermogen. Vergeet men over te schakelen van "ster" naar "driehoek" , dan draait de motor wel op
volle snelheid, maar levert hij geen vermogen af; bovendien brengt men de motor ernstige schade toe.
Het opstarten van de voorritsmotor gebeurt met de startknop (5) en kan enkel gebeuren met draaiende
hoofdmotor. Bij het indrukken van de stopknop (6) stopt men de voorritsermotor, bij het indrukken van
de noodstop (3) worden beide motoren uitgeschakeld. De hoofdzaagmotor is uitgerust met een rem
die de zaag onmiddellijk tot stilstand brengt.
OPGEPAST :
wanneer de achterste machinedeur openstaat kan de machine niet worden opgestart.
Door middel van de lampjes (7) kan men voor het starten het ingestelde toerental aflezen.
Alle zekeringen bevinden zich binnen in het elektrisch paneel en bij eventueel nazicht of vervanging
moet de machine altijd van het net worden afgekoppeld d.m.v. de hoofdschakelaar !!
2
Fig.5
10
– Nederlands
(Fig.5)
4
1
2
3
Fig.6
– Français
(Fig.6)
5 3 6 7
2
1
10-V0410 Z3200
