Réglages des lames de scie
et de l'inciseur
-

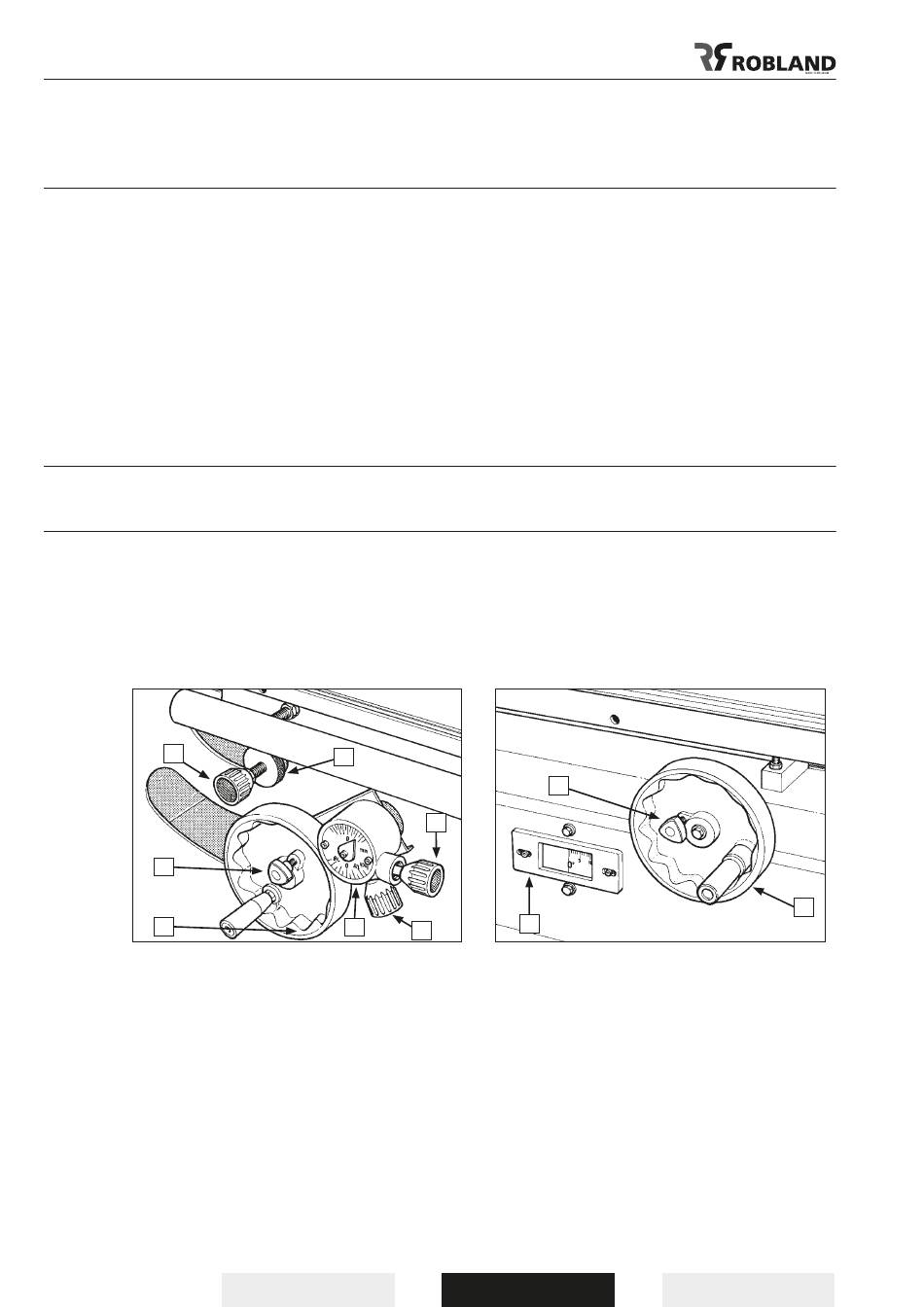

La mise en hauteur de la lame de la scie principale s'effectue à l'aide du volant à main (fig.11,1),
après l'avoir débloqué en déserrant le blocage (fig.11,2).
Afin de récupérer les jeux mécaniques de la transmission, il faut effectuer le réglage en
hauteur de la lame toujours en "montée" . 1 tour du volant à main correspond à 5 mm de
déplacement en hauteur de la lame principale.
N'oubliez pas de serrer la vis de blocage (2) après l'ajustage en hauteur.
-
La mise en hauteur de l'inciseur s'effectue à l'aide de la poignée (fig.11,4) et l'écrou de
blocage (fig.11,3).
Déserrez l'écrou de blocage et tournez la poignée à droite pour monter, à gauche pour
descendre.
Après avoir achevé la mise en hauteur, serrez l'écrou de blocage. 1 tour de la poignée (4)
correspond à 3 mm de déplacement de l'inciseur en hauteur.
L'inclinaison de l'unité scie-inciseur
L'inclinaison de la lame principale et de l'inciseur s'effectue à l'aide du volant à main (2) après le
déserrage de l'écrou de blocage (1). L'inclinaison de l'unité de scie est visualisée sur le
cadran gradué (3). Après avoir effectué l'ajustage de l'inclinaison, rebloquez l'écrou de blocage (1).
L'inciseur s'incline automatiquement avec la lame de scie principale.
L'unité de scie s'incline de 45° à 90° et à ces deux points, il y a des arrêts mécaniques ajustés de
l'usine.
4
2
1
Fig.11
Z3200 10-V0410
(Fig.11)
3
5
7
6
Fig.12
– Français
1
3
(Fig.12)
1
39
– Nederlands
