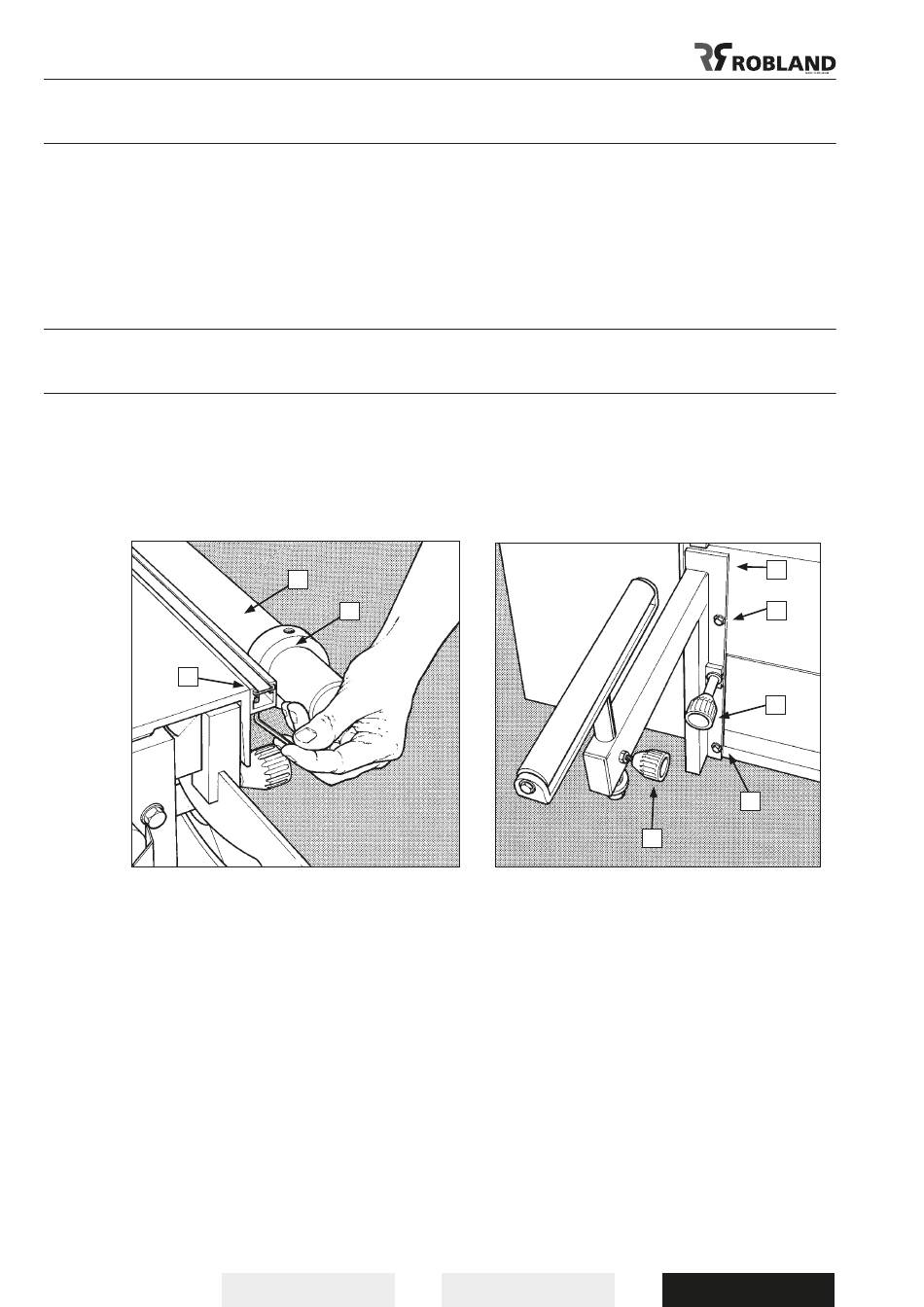

IJken van de maatverdeling

De parallelgeleiding zo verschuiven dat de aluminium geleider juist tot tegen de tanden van het
zaagblad komt.
Na het lossen van de schroef (1) de maatlat verschuiven tot de nullijn overeenstemt met de voorkant
van de alu geleider.
Eventueel nadien een proefstuk snijden om te zien of de maat overeenstemt.
Om te verhinderen dat men met de parallelgeleider in de zaag terechtkomt is er op de
geleidingsas (2) een aanslagring (3) voorzien die zo ingesteld moet worden dat de alu geleider de
tanden van de zaag niet raakt.

Plaatsen van de steunrol

De scharnierplaat (1) bevestigen d.m.v. de bouten (2). Na het instellen van de juiste hoogte t.o.v. de
zaagtafel d.m.v. de onderste aanslagring kan men, wanneer de rol (5) niet in gebruik is, deze onder het
tafeloppervlak laten zakken door de klemschroef (3) te openen.
Na het openen van de klemschroef (4) kan men de ganse rol wegdraaien onder de loopwagen, of
eventueel volledig afnemen door hem uit de scharnieren te lichten.
1
Fig. 24
Z3200 10-V0410
3
2
(fig.24)
(fig.25)
4
Fig. 25
