Montage De La Lame Principale Et De L'inciseur - Robland Z 3200 Mode D'emploi

Montage de la lame principale
et de l'inciseur
Attention : Avant de procéder à un changement de la lame de scie ou de l'inciseur, déchlenchez
l'interrupteur principal (fig.5,1) en mettant le bouton dans la position "0" .

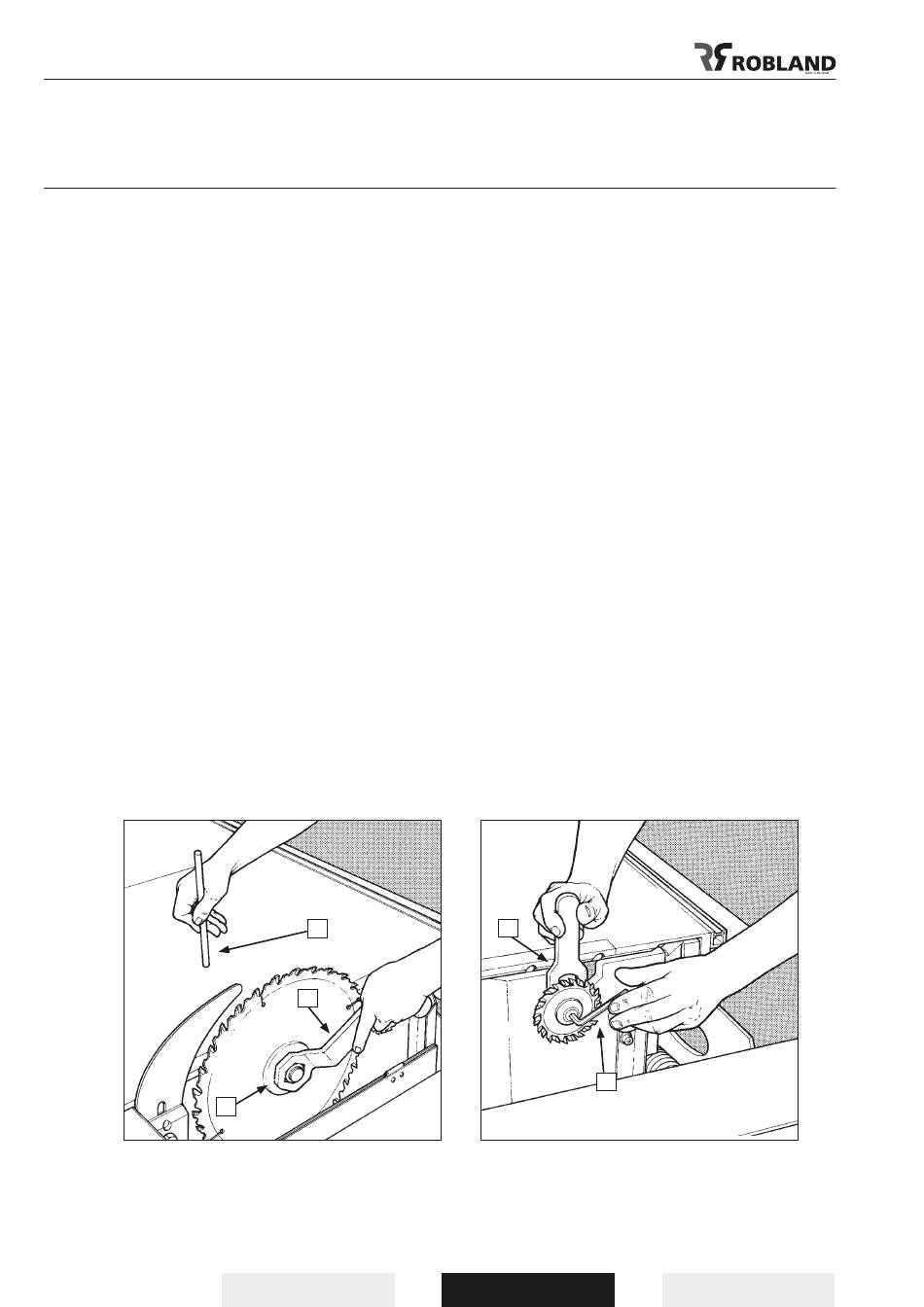

- Poussez la table à déligner à fond afin de pouvoir ouvrir le volet d'accès à la lame (voir fig.10 bis).
- Montez la lame de scie entre les deux flasques de serrage propres afin d'éviter une coupe
irrégulière.
- Afin de fixer l'arbre pendant le serrage de l'écrou de blocage, introduisez l'axe (2) dans le trou de
la table et dans la poulie de l'arbre porte-outils.
- Fixez la lame en tournant l'écrou de serrage (1) vers la gauche (arbre porte-outils a un filet
gauche) à l'aide de la clef fournie avec la machine.
- Otez la tige (2) de la table de sciage avant de faire démarrer la scie circulaire
Pour le montage de la lame inciseur (fig.8), tournez l'arbre inciseur vers la gauche afin de pouvoir
mettre la clef (1) sur l'arbre aplati, et tournez à l'aide d'une clef Allen (2) à droit pour fixer la lame
sur l'arbre.
Attention : la machine est conçue pour des lames de scie d'un diamètre mininmale de 250 et
maximale de 400 mm qui doivent être pourvues de deux alésages.
Le dessin fig.9 donne les dimensions exactes. Les alésages dans la lame sont nécessaires pourque
la lame ne tourne pas par rapport à l'arbre porte-outil au moment de freinage.
La flasque fixe est pourvue de 2 goupilles d'entraînement.
Au montage de la lame, veillez à ce que les deux goupilles s'engrènent parfaitement dans les trous de
la flasque mobile, et que les surfaces des flasques et la lame de scie soient absolument propres.
Ceci afin d'éviter un battement de la lame,ce qui provoquerait inévitablement des coupes sujettées à
caution.
Lors de l'achat , choisissez le diamètre, l'épaisseur, la denture et le nombre de dents appropriés aux
emplois auquels les lames seront destinés. Suivez toujours exactement les instructions d'affûtage et
d'avoyage, données par le fabricant.
L'emploi de lames en acier rapide de qualité supérieure "Lames HSS" n'est pas autohorisé. Mettez
toujours des lames avec des dents rapportés en carbure.
Fig.7
Z3200 10-V0410
2
3
1
(Fig.7-8)
1
Fig.8
