IJken van de meetlatten
van de aanslagbalk
Bij het in gebruik nemen van een zaagblad met een andere zaagbreedte dan het zaagblad op de
machine moeten de meetlatten in de aanslagbalk terug "genuld", d.w.z. geijkt worden.
Dit gebeurt het best op de volgende manier.

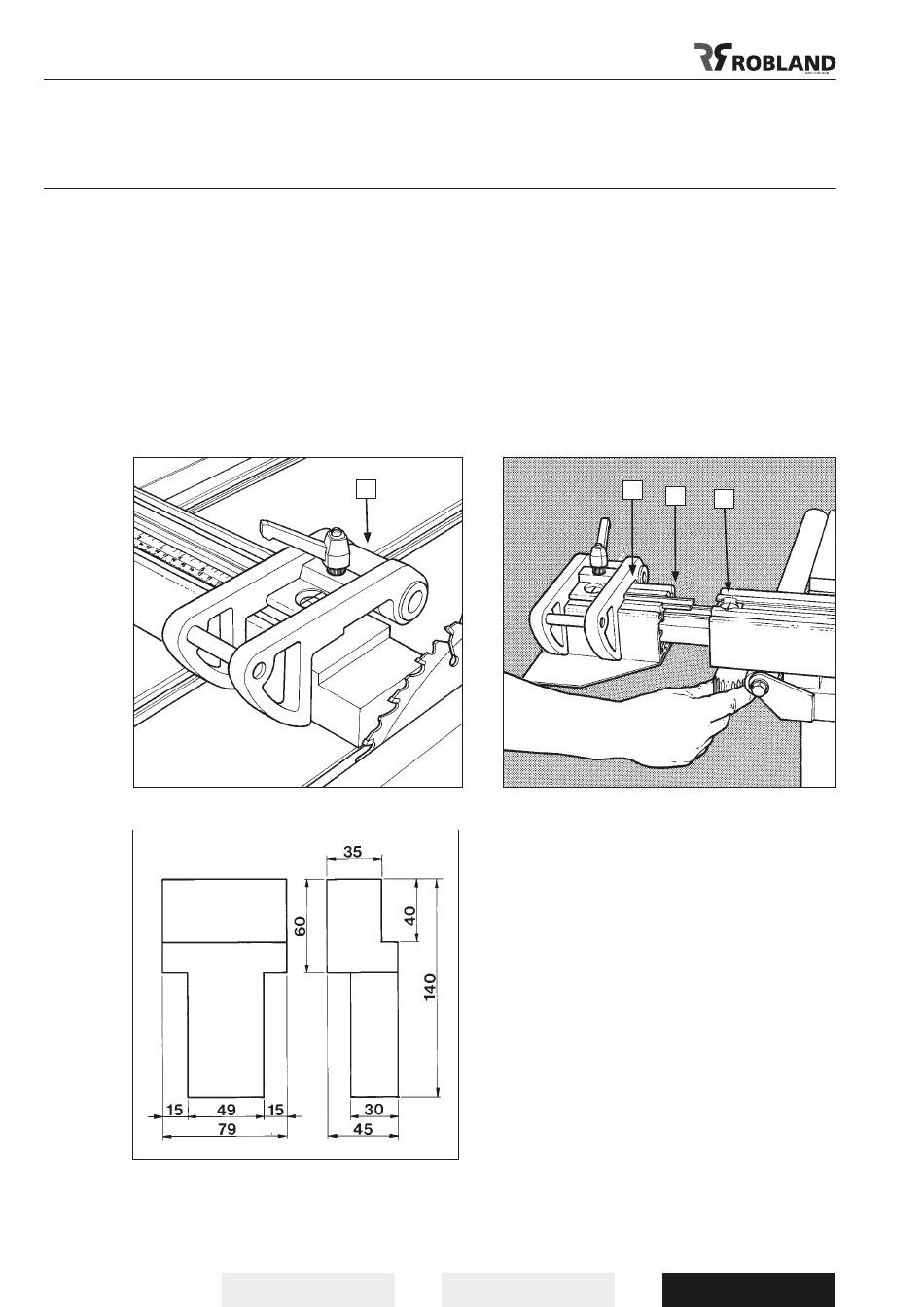

Men plaatst de aanslag (1) op een willekeurige plaats en men snijdt een proefstuk af.
Na het opmeten van de precieze lengte lost men de blokkeerschroef van de maatlat zonder de
aanslag (1) te verplaatsen en schuift men de maatlat na tot hij overeenstemt met het maatstreepje
op de afleesloupe in de aanslag. De maatlat (fig.20,2) wordt nu tot tegen de 1e geschoven en de
meetlat op het uitschuifbaar gedeelte van de aanslagbalk wordt terug geijkt door de aanslag (3)
op precies 1925 mm te plaatsen, een proefstuk te snijden en de maatlat na te schuiven tot de maat
overeenstemt met de index (4).
Wanneer, na enige tijd, de vooraan aangebrachte splinterbescherming opgebruikt of onbruikbaar is
geworden, kan men een nieuwe nabouwen volgens onderstaande tekening (fig.21)..
Fig.19
Fig.21
Z3200 10-V0410
(Fig.19-20-21)
