Gebruik en instelling
van de spouwmessen
(Fig.10)
De beide met de machine meegeleverde spouwmessen zijn bestemd voor zaagbladen met een
doormeter van 300, 350 en 400 mm.
Het spouwmes moet (1) zo ingesteld worden dat, over het ganse bereik van het zaagblad dat gedekt
wordt door het spouwmes, de afstand tussen de 3 en 8 mm ligt.
Daartoe is het spouwmes in de hoogte en lengte t.o.v. het zaagblad instelbaar.
De centrale spanbout (3) lossen en het spouwmes instellen, na de instelling de centrale bout (3) goed
aanspannen.
De 3 regelbouten (2) in het opspanlichaam van het spouwmes dienen om het spouwmes
ruimtelijk in exact hetzelfde vlak als het zaagblad te plaatsen. In het bovenste bereik moet het
spouwmes zo ingesteld worden, dat de bovenkant nooit meer dan 3 mm boven de hoogst
geplaatste tand van het zaagblad uitsteekt.
Voor verdektsnedes mag het spouwmes nooit lager dan de tandbasis van de hoogst geplaatste tand
van het zaagblad staan. Verwijder nooit dit spouwmes !!

Beschermkap onderaan de zaag

(Fig.10 bis)
Bij een eventuele zaagbladwissel moet de rolwagen volledig naar achter geschoven worden teneinde
de zaagbladwisselklep en -veiligheid te kunnen openen.De veiligheid (1) naar boven trekken en
dan de twee slotjes op de plaat openen en de klep openleggen. Zoals de tekening toont kan men de
rolwagen niet meer naar voor schuiven en zo ongewild de handen van de bediener die de wissel
uitvoert klemmen en verwonden. Bij het sluiten van de klep de veiligheid goed naar beneden drukken.
1 1
Min 3, max 8 mm
3
2

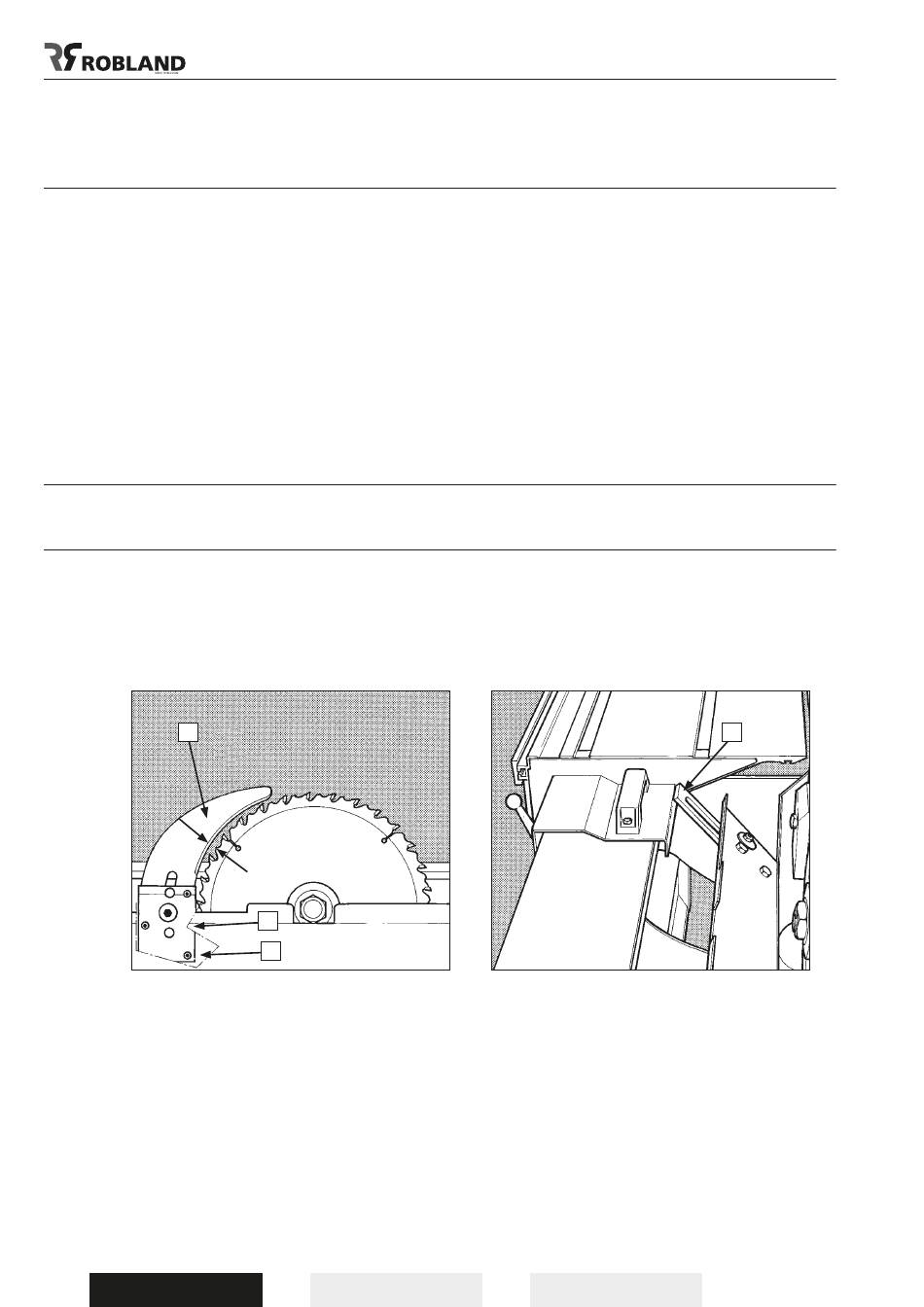

Fig.10 Fig.10 bis
