16
|
Données techniques
16 Données techniques
16.1 Schéma de câblage

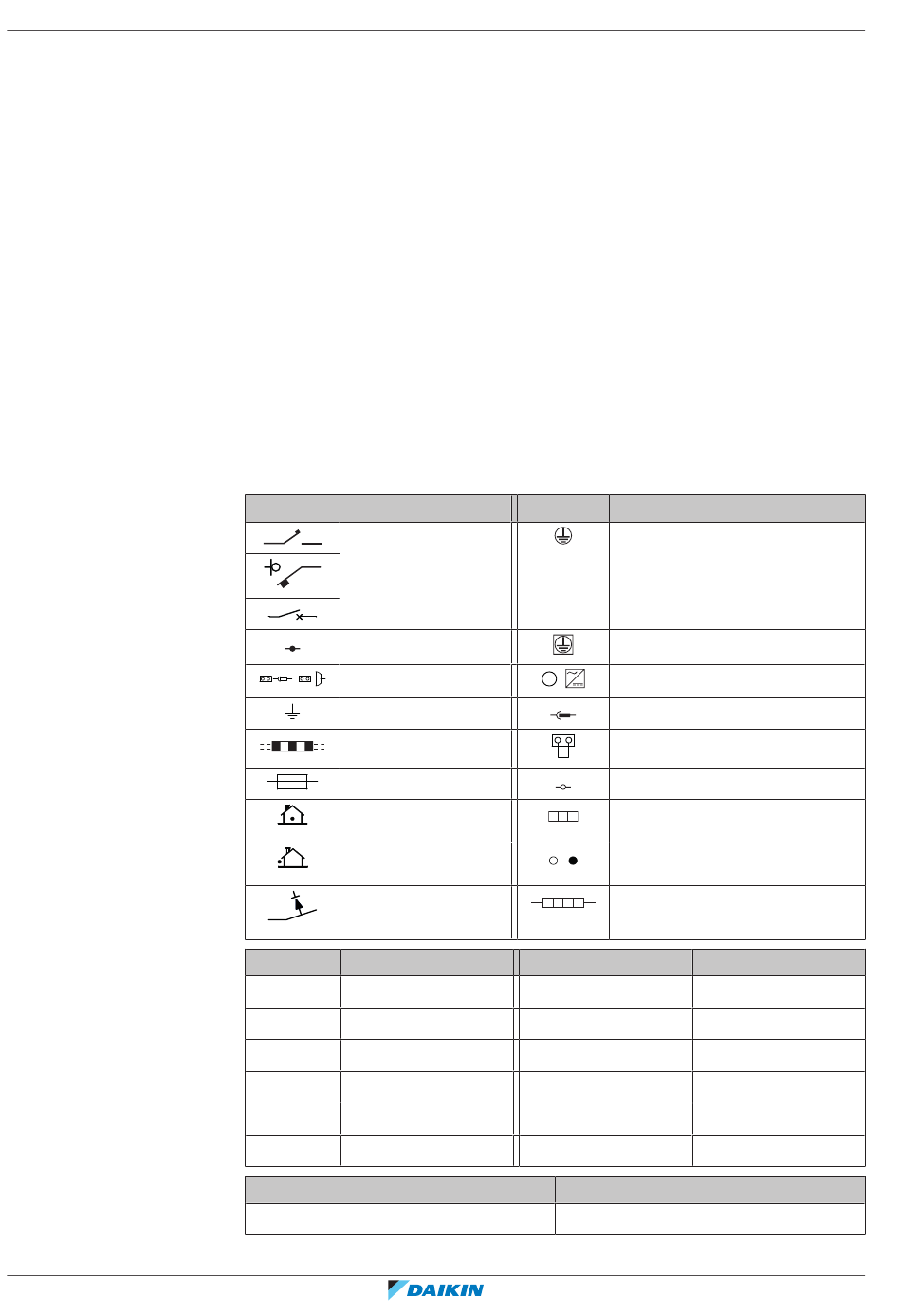

16.1.1 Légende du schéma de câblage unifié
Guide de référence installateur
68
▪
Un sous-ensemble des récentes données techniques est disponible sur le site
régional Daikin (accessible au public).
▪
L'ensemble complet des dernières données techniques est disponible sur le
Daikin Business Portal (authentification requise).
Le schéma de câblage est fourni avec l'unité, situé à l'intérieur de l'unité
extérieure (face inférieure de la plaque supérieure).
Pour les pièces utilisées et la numérotation, reportez-vous au schéma de câblage
sur l'unité. La numérotation des pièces se fait en numéros arabes et par ordre
croissant pour chaque pièce et est représentée dans l'aperçu ci-dessous au moyen
de "*" dans le code de la pièce.
Symbole
Signification
Disjoncteur
Connexion
Connecteur
,
Terre
Câblage à effectuer
Fusible
Unité intérieure
INDOOR
Unité extérieure
OUTDOOR
Dispositif de courant
résiduel
Symbole
Couleur
BLK
Noir
BLU
Bleu
BRN
Brun
GRN
Vert
GRY
Gris
SKY BLU
Bleu clair
Symbole
A*P
Symbole
Signification
Terre de protection
Terre de protection (vis)
A
Redresseur
,
Connecteur du relais
Connecteur de court-circuitage
Borne
Barrette de raccordement
Attache-câble
Chauffage
Symbole
ORG
PNK
PRP, PPL
RED
WHT
YLW
Signification
Carte de circuits imprimés
Couleur
Orange
Rose
Mauve
Rouge
Blanc
Jaune
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
Série Split R32
4P728168-1 – 2023.03
