7 | Installation des tuyauteries
7.2.7 Raccordement du tuyau de réfrigérant à l'unité extérieure
7.3 Vérification de la tuyauterie de réfrigérant
7.3.1 À propos de la vérification de la tuyauterie de réfrigérant
Guide de référence installateur
40
Elément
Bouchon d'orifice de service
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la plus courte
possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre les dommages
physiques.

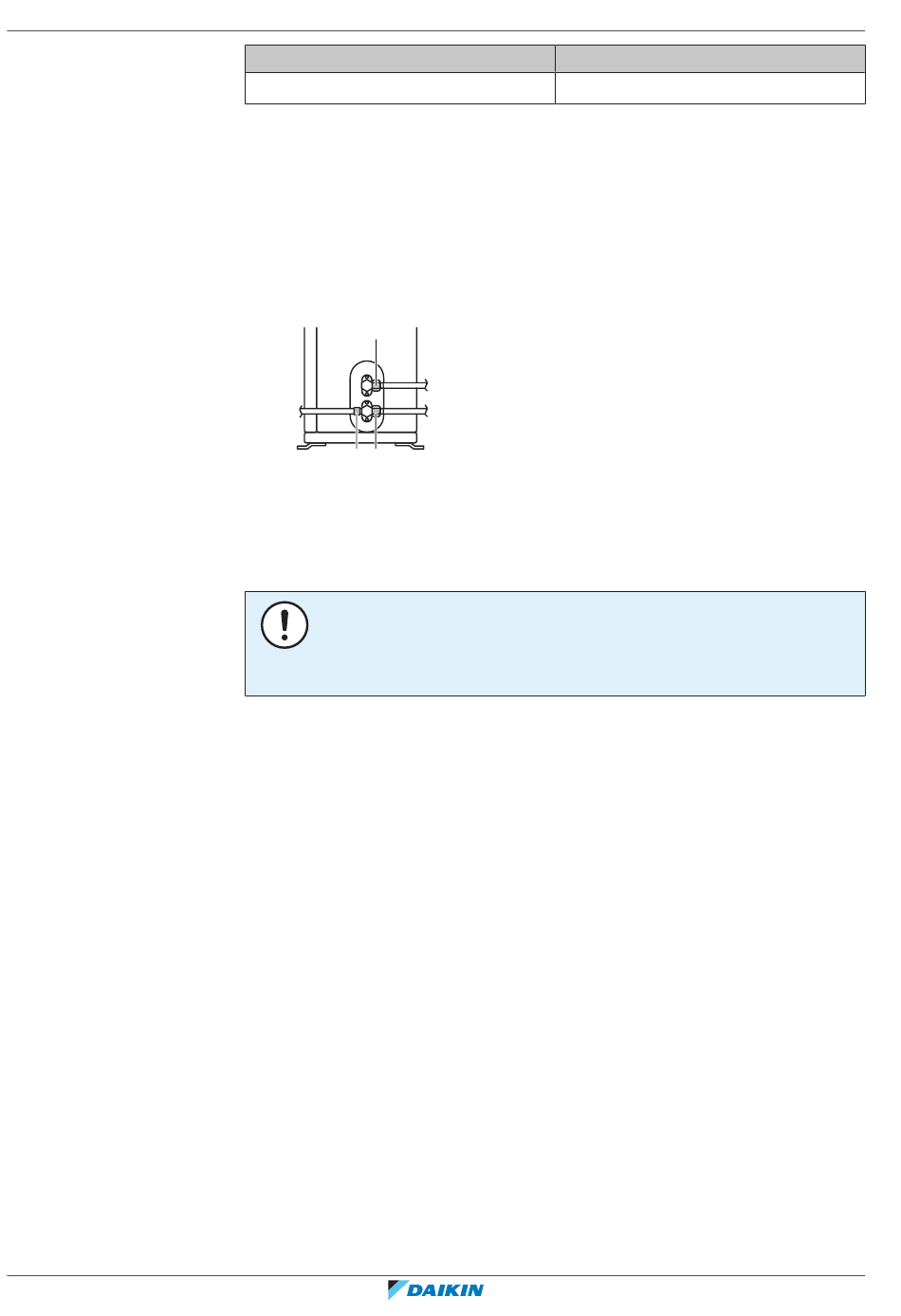

1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure à la vanne
d'arrêt du liquide de l'unité extérieure.
a
c b
a Vanne d'arrêt du liquide
b Vanne d'arrêt de gaz
c Orifice de service
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure à la vanne
d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de réfrigérant entre l'unité
intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de
réfrigérant dans du ruban de finition.
La tuyauterie de réfrigérant interne de l'unité extérieure a été testée en usine pour
voir s'il n'y avait pas de fuites. Il vous suffit de vérifier la tuyauterie de réfrigérant
externe de l'unité extérieure.
Avant de vérifier la tuyauterie de réfrigérant
Assurez-vous que la tuyauterie de réfrigérant est branchée entre l'unité extérieure
et l'unité intérieure.
Ordre de montage habituel
La vérification de la tuyauterie de réfrigérant consiste généralement en les étapes
suivantes:
1 Vérifier qu'il n'y a pas de fuites dans le tuyau de réfrigérant.
2 Veillez à effectuer la purge à vide pour éliminer toute humidité, l'air ou l'azote
dans le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de réfrigérant (par
exemple, de l'eau peut avoir pénétré dans le tuyau), appliquez d'abord la
procédure de séchage à vide ci-dessous jusqu'à ce que toute l'humidité ait disparu.
Couple de serrage (N∙m)
11~14
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
4P728168-1 – 2023.03
Série Split R32
