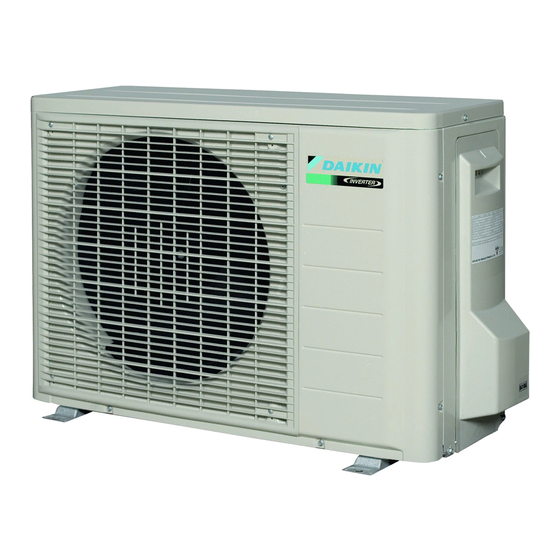

Daikin RXTM30N2V1B Manuel D'installation
Masquer les pouces
Voir aussi pour RXTM30N2V1B:
- Guide de référence installateur (76 pages) ,
- Manuel d'installation (20 pages) ,
- Guide de référence installateur (32 pages)
Manuels Connexes pour Daikin RXTM30N2V1B
Sommaire des Matières pour Daikin RXTM30N2V1B
- Page 1 Manuel d'installation Série Split R32 RXTM30N2V1B RXTM40N2V1B RXTP25N2V1B9 RXTP35N2V1B9 ARXTP25N2V1B ARXTP35N2V1B Manuel d'installation Français Série Split R32 RXTA30N2V1B...
- Page 2 2P427092-18S...
- Page 3 2P427092-18S...
- Page 4 2P427092-12R...
- Page 5 2P427092-12R...
-
Page 6: Table Des Matières
Raccordement du câblage électrique sur l'unité Il est possible que les dernières révisions de la documentation extérieure ..............11 fournie soient disponibles sur le site Web Daikin de votre région ou Finalisation de l'installation de l'unité extérieure ....... 12 via votre revendeur. -
Page 7: Unité Extérieure
3 Préparation 1× 1× 1× 1× 1× Consignes de sécurité générales Manuel d'installation de l'unité extérieure Etiquette de gaz à effet de serre fluorés Etiquette multilingue de gaz à effet de serre fluorés Label énergétique (pour les modèles RXTM-N2 et ARXTP- N2 est situé... -
Page 8: Longueur De Tuyauterie De Réfrigérant Et Différence De Hauteur
4 Installation Dans les régions avec de très fortes chutes de neige, il est très 4.1.2 Installation de l'unité extérieure important de sélectionner un lieu d'installation où la neige n'affectera PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté... -
Page 9: Vérification De La Tuyauterie De Réfrigérant
4 Installation ATTENTION Si la pression… Alors… Ne change pas Il n'y a pas d'humidité dans le ▪ Utilisez l'écrou évasé fixé à l'unité. système. La procédure est ▪ Pour éviter les fuites de gaz, n'appliquez de l'huile de terminée. réfrigération qu'à... -
Page 10: A Propos Du Réfrigérant
4 Installation REMARQUE 4.4.4 Détermination de la quantité de recharge complète Avant de recharger complètement, effectuez également un séchage à vide de la tuyauterie interne de réfrigérant de INFORMATIONS l'unité extérieure. Si une recharge complète est nécessaire, la charge totale Flux de travail typique –... -
Page 11: Raccordement Du Câblage Électrique
4 Installation c g e d f Raccordement du câblage électrique INFORMATIONS système doit être installé conformément réglementations nationales en matière de câblage. DANGER: RISQUE D'ÉLECTROCUTION AVERTISSEMENT ▪ Le câblage DOIT être effectué par un électricien agréé et DOIT être conforme à la législation en vigueur. Multimètre (plage de tension DC) ▪... -
Page 12: Finalisation De L'installation De L'unité Extérieure
5 Mise en service Le système est correctement mis à la terre et les bornes de terre sont serrées. La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette d'identification de l'unité. Le coffret électrique ne contient PAS de raccords desserrés ou de composants électriques endommagés. -
Page 13: Dépannage
H*P, LED*, V*L Lampe pilote, diode ▪ Un sous-ensemble des récentes données techniques est électroluminescente disponible sur le site régional Daikin (accessible au public). Diode électroluminescente ▪ L'ensemble complet des dernières données techniques est (moniteur de service - verte) disponible sur l'extranet Daikin (authentification requise). - Page 14 8 Données techniques Symbole Signification Symbole Signification Bobine BZ, H*C Sonnerie Réactance Condensateur Moteur pas à pas AC*, CN*, E*, HA*, HE*, HL*, Connexion, connecteur HN*, HR*, MR*_A, MR*_B, S*, U, Moteur du compresseur V, W, X*A, K*R_* Moteur de ventilateur Moteur de pompe de vidange Moteur de pivotement MR*, MRCW*, MRM*, MRN*...
-
Page 15: Schéma De Tuyauterie: Unité Extérieure
