Ouverture/fermeture de la vanne d'arrêt
Manipulation du capuchon de la tige
Manipulation du couvercle d'entretien
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
Série Split R32
4P728168-1 – 2023.03

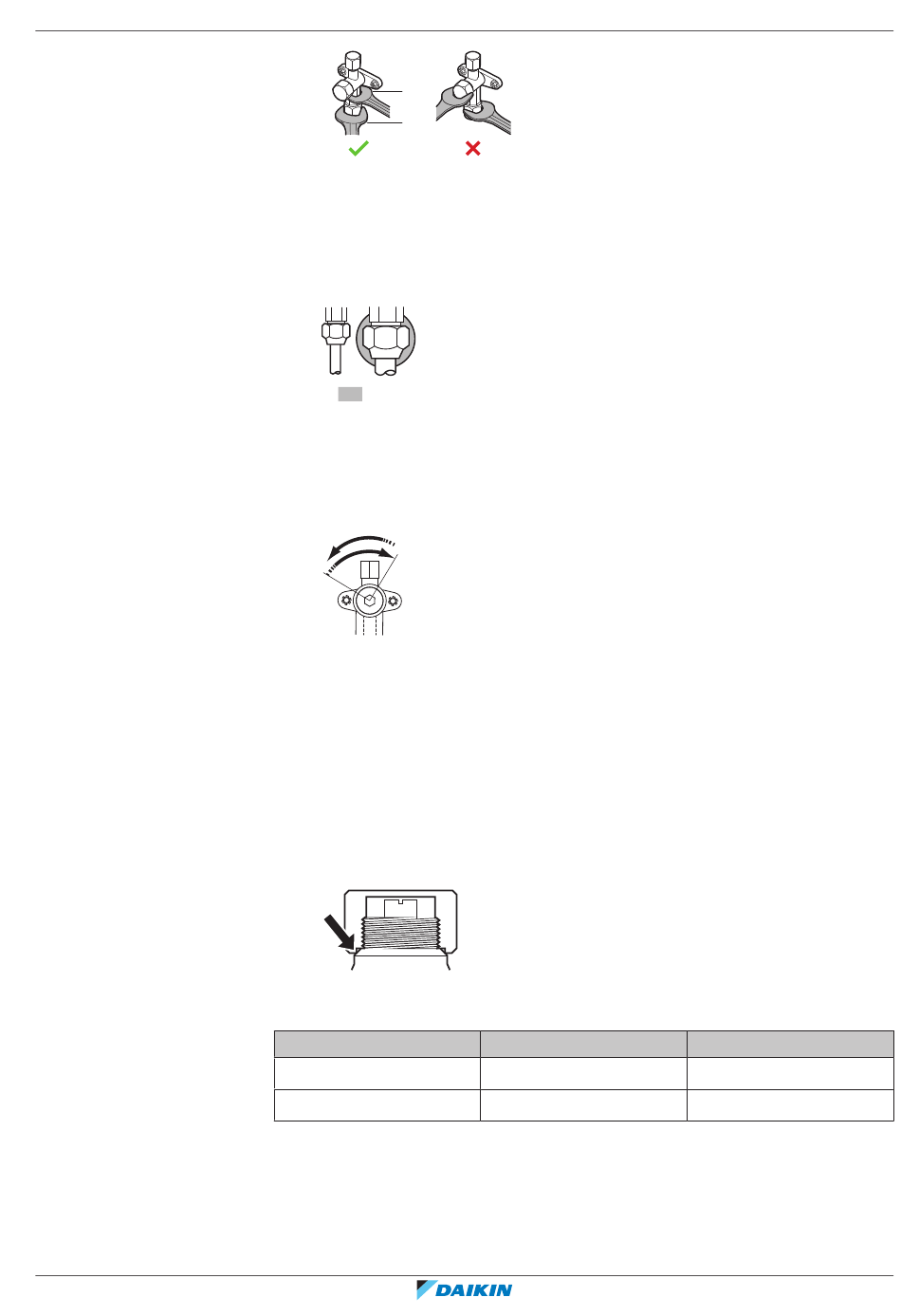

a
b
a Clé
b Clé dynamométrique
▪ S'il est prévu que la pression opérationnelle soit basse (si le rafraîchissement doit
s'effectuer alors que la température d'air extérieur est basse, par exemple),
appliquez un enduit d'étanchéité à base de silicone sur le raccord conique de la
vanne d'arrêt sur la conduite de gaz pour empêcher le gel.
Enduit d'étanchéité à base de silicone (assurez-vous de l'absence de trous).
1 Retrait du couvercle de la vanne d'arrêt.
2 Insérez une clé hexagonale (côté liquide: 4 mm, côté gaz: 6 mm) dans la tige
de la vanne et tournez la tige de la vanne:
Dans le sens inverse des aiguilles d'une montre pour ouvrir,
dans le sens des aiguilles d'une montre pour fermer.
3 Lorsque la vanne d'arrêt ne peut PAS tourner plus loin, cessez le mouvement
de rotation.
4 Installer le couvercle de la vanne d'arrêt.
Résultat: La vanne est alors ouverte/fermée.
▪ Le capuchon de la tige dispose d'un joint à l'emplacement indiqué par la flèche.
Ne l'endommagez PAS.
▪ Après avoir manipulé la vanne d'arrêt, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
Capuchon de tige
Côté liquide
Côté gaz
▪ Utilisez TOUJOURS un tuyau de charge équipé d'une broche d'enfoncement de
vanne étant donné que l'orifice de service est une vanne de type Schrader.
▪ Après avoir manipulé l'orifice d'entretien, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
7 Installation des tuyauteries
|
Largeur sur pans (mm)
17
22
Couple de serrage (N∙m)
15~17
21~28
