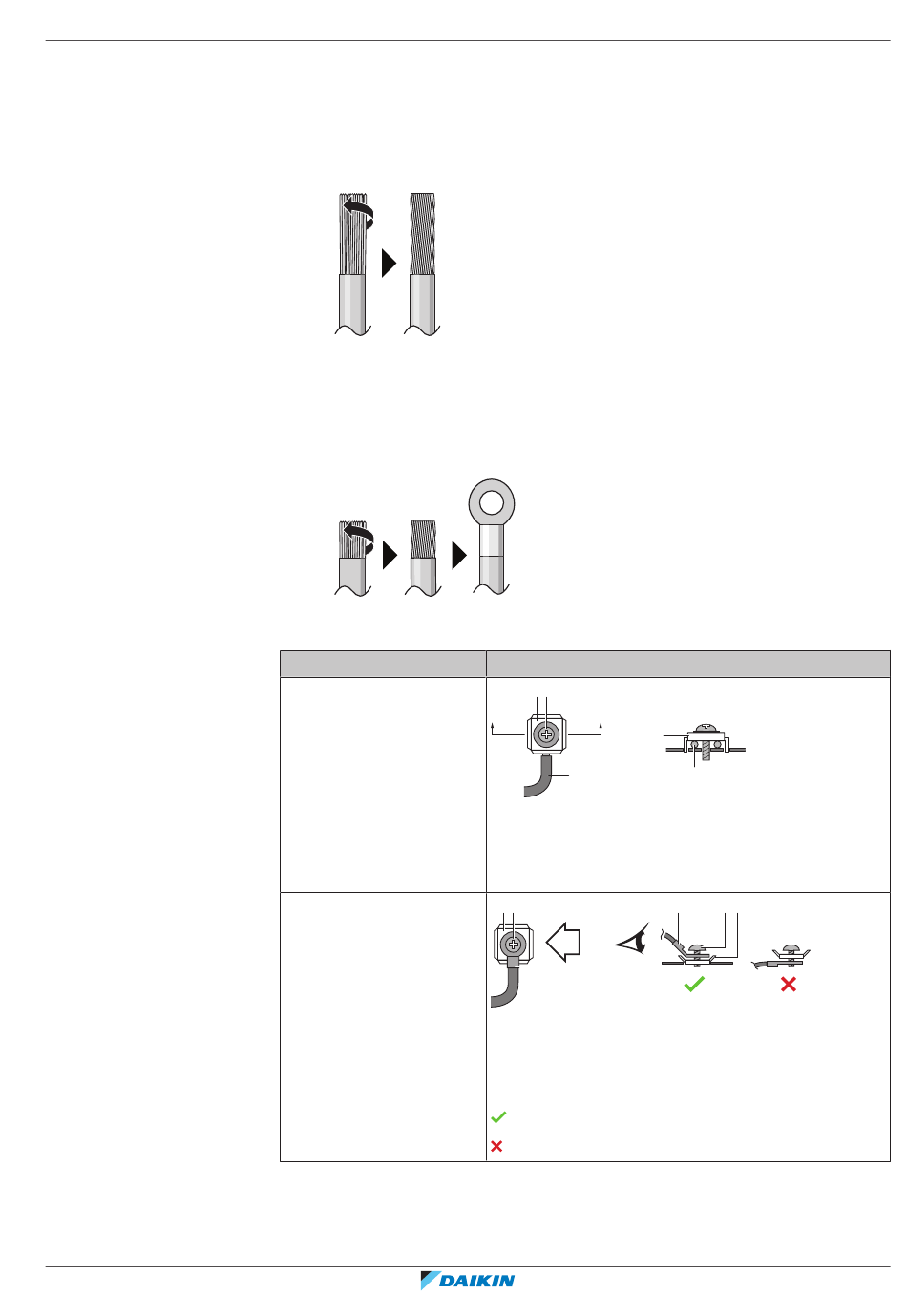

Préparation du fil conducteur toronné pour l'installation
Méthode 1: Torsade du conducteur
1 Dénudez les fils (20 mm).
2 Torsadez légèrement l'extrémité du conducteur pour créer une connexion
"solide".
Méthode 2: Utilisation d'une borne à sertissure ronde
1 Dénudez l'isolant des fils et torsadez légèrement l'extrémité de chaque fil.
2 Installez une borne à sertissure ronde sur l'extrémité du fil. Placez la borne à
sertissure ronde sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
Installez les fils comme suit:
Type de fil
Fil à simple conducteur
Ou
Fil conducteur toronné
torsadé pour obtenir une
connexion "solide"
Fil à conducteur toronné
avec borne à sertissure
ronde
9
Méthode d'installation
c b
A A´
c
a
a Fil bouclé (fil conducteur simple ou toronné)
b Vis
c Rondelle plate
c b
B
B
a
a Borne
b Vis
c Rondelle plate
Autorisé
NON permis
Installation électrique
|
AA´
a
a b c
