7.2.4 Instructions de cintrage de tuyaux
7.2.5 Evasement de l'extrémité du tuyau
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
Série Split R32
4P728168-1 – 2023.03

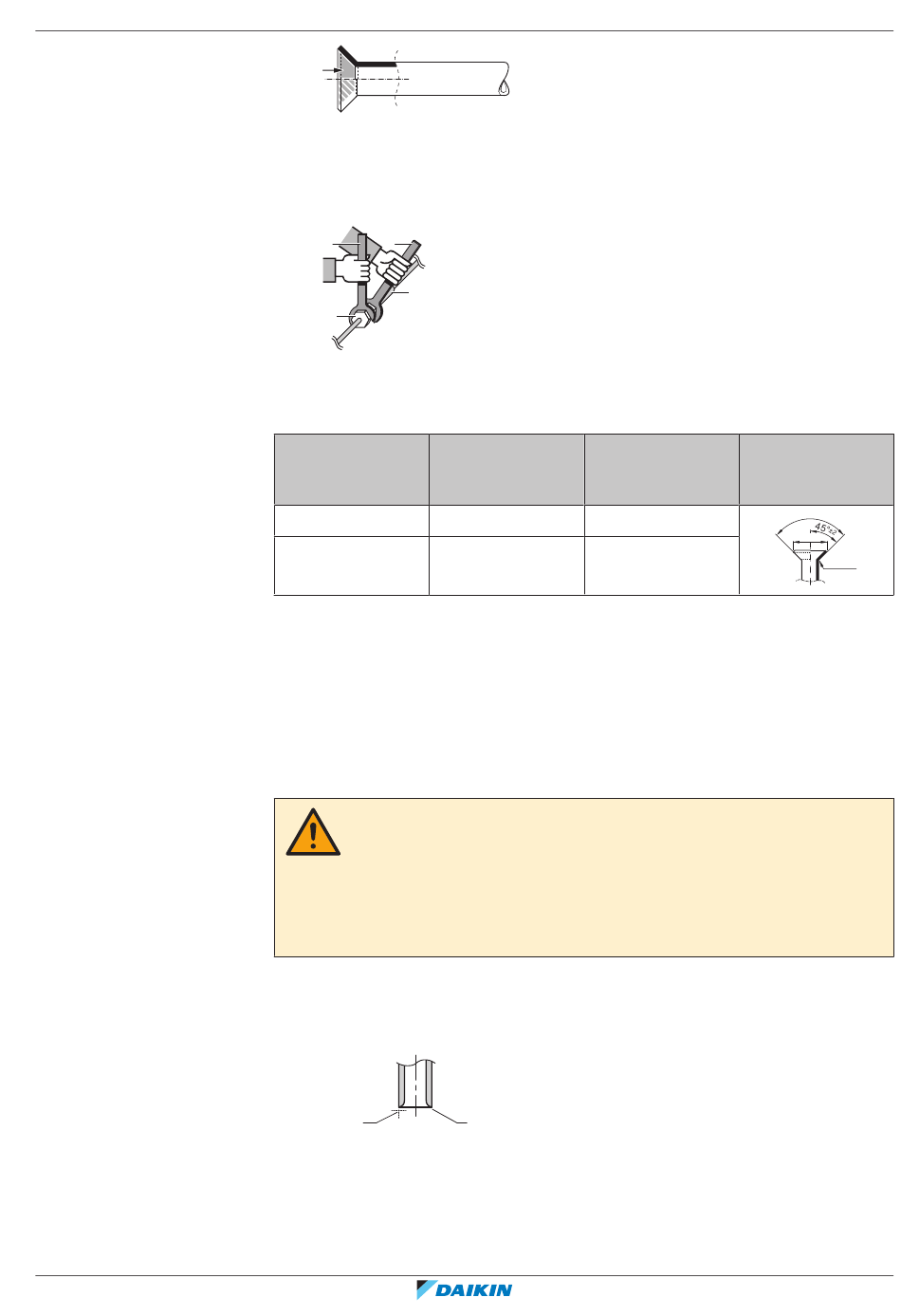

▪ Utilisez TOUJOURS 2 clés pour desserrer un raccord conique.
▪ Utilisez TOUJOURS une clé de serrage et une clé dynamométrique pour serrer le
raccord conique lors du raccordement la tuyauterie. Cela permet d'éviter les
fuites et les fissures au niveau du raccord.
a b
c
d
a Clé dynamométrique
b Clé
c Raccord de tuyaux
d Raccord conique
Taille des tuyaux Couple de serrage
(mm)
Ø6,4
Ø9,5
Utilisez une cintreuse pour courber les tuyaux. Tous les coudes de tuyaux doivent
être le moins anguleux possible (le rayon de courbure doit être de 30~40 mm ou
plus).
MISE EN GARDE
▪
Un évasement incomplet peut entraîner des fuites de gaz réfrigérant.
▪
Ne réutilisez PAS les évasements. Utilisez de nouveaux évasements pour éviter les
fuites de gaz réfrigérant.
▪
Utilisez les raccords coniques fournis avec l'unité. L'utilisation de raccords
coniques différents peut provoquer des fuites de gaz réfrigérant.
1 Coupez l'extrémité du tuyau avec un coupe-tube.
2 Retirez les bavures en orientant la surface de coupe vers le bas de manière à
ce que les copeaux ne pénètrent PAS dans le tuyau.
a
a Coupez à angle droit.
b Retirez les bavures.
3 Retirez le raccord conique de la vanne d'arrêt et placez le raccord conique sur
le tuyau.
7 Installation des tuyauteries
|
Dimensions
(N•m) d'évasement (A)
(mm)
15~17 8,7~9,1
33~39 12,8~13,2
b
Forme de
l'évasement (mm)
90°
±2
ØA
R=
0.4~0.8
