a
a Dénudez l'extrémité du fil jusqu'à ce point
b Le fait de trop dénuder le fil peut entraîner des décharges électriques ou des fuites
3 Ouvrez l'attache.

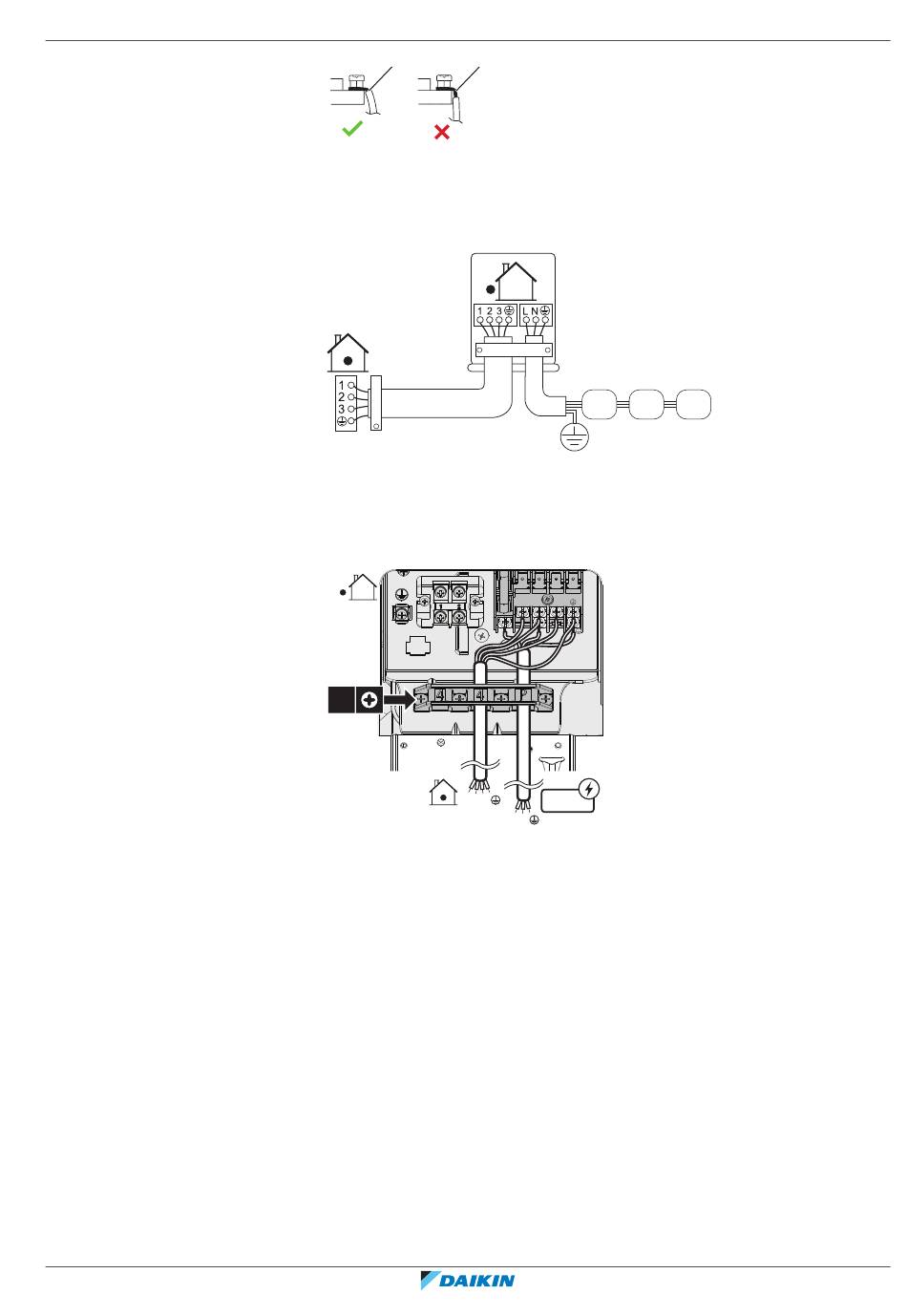

4 Raccordez le câble d'interconnexion et l'alimentation électrique comme suit:
a
a Câble d'interconnexion
b Câble d'alimentation
c Disjoncteur (fusible de 16 A à fournir sur place)
d Dispositif de courant résiduel
e Alimentation
f Terre
4×
5 Serrez bien les vis des bornes. Nous recommandons d'utiliser un tournevis
cruciforme.
b
b c
f
1 2 3
L
N
50 Hz
1 2 3
220~240 V
L N
9 Installation électrique
|
50 Hz
220-240 V
d e
