6.3.4 Installation de l'unité extérieure
6.3.5 Fourniture du drainage
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
Série Split R32
4P728168-1 – 2023.03
Sans bouchon de vidange
▪ Veillez à ce que l'eau de condensation puisse être évacuée correctement.
▪ Installez l'unité sur des pieds de montage montés au mur pour vous assurer un
drainage correct, de manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la fondation afin
d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le passage ne
devienne PAS glissant en cas de températures inférieures à zéro.

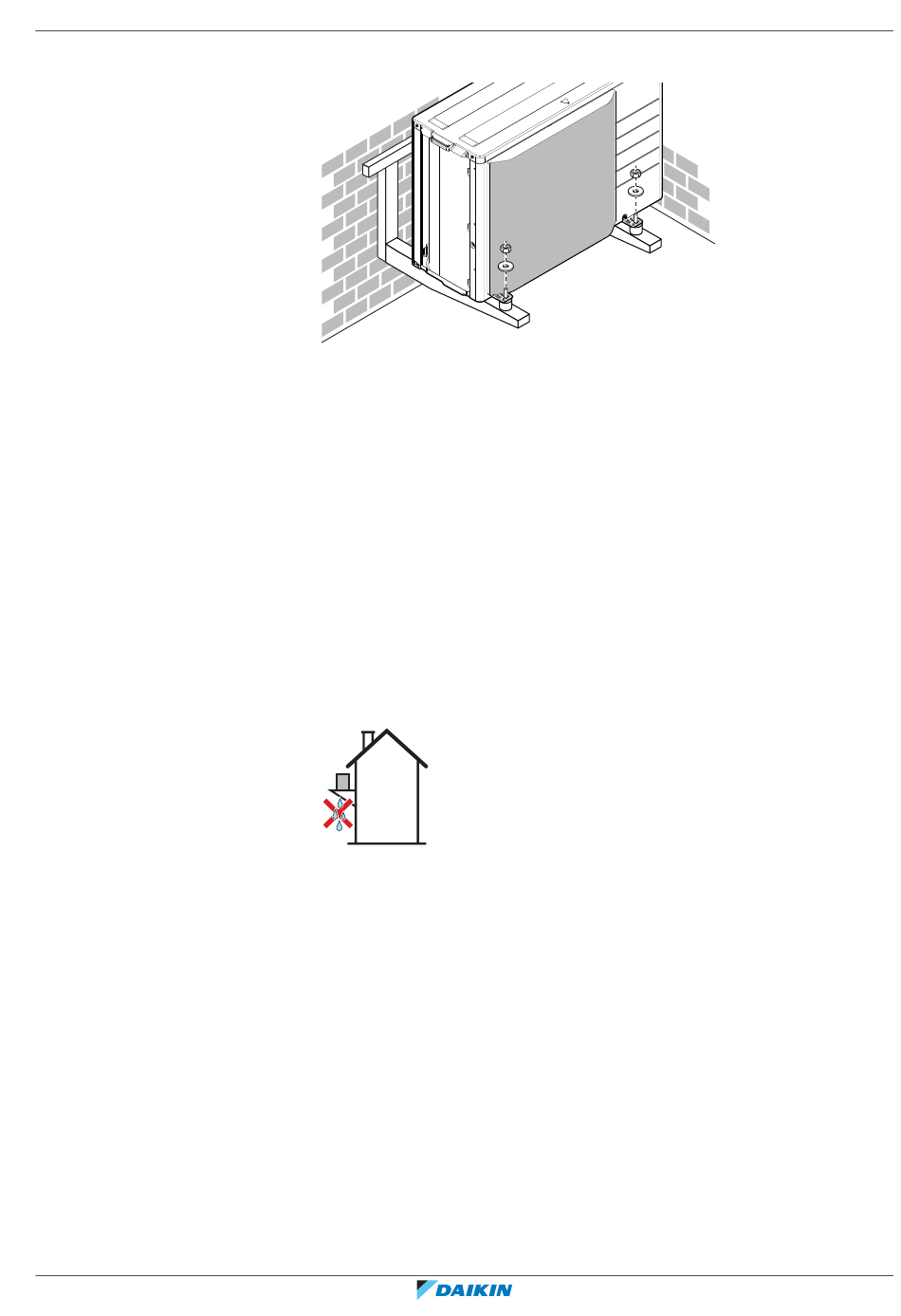

▪ Si vous installez l'unité sur un châssis, placez un panneau d'étanchéité à une
distance de 150 mm au bas de l'unité de manière à éviter toute infiltration d'eau
dans l'unité et tout écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
Avec bouchon de vidange + tuyau/tube de vidange
1 Utilisez un bouchon de vidange pour la purge (accessoire).
2 Utilisez un tuyau/tube de Ø 32 mm (à fournir).
▪ Pour éviter le gel, amenez le tuyau/tube de vidange à une profondeur où il ne
gèle pas.
