DANGER: RISQUE D'EXPLOSION
N'ouvrez PAS les vannes d'arrêt avant que le séchage sous vide ne soit terminé.

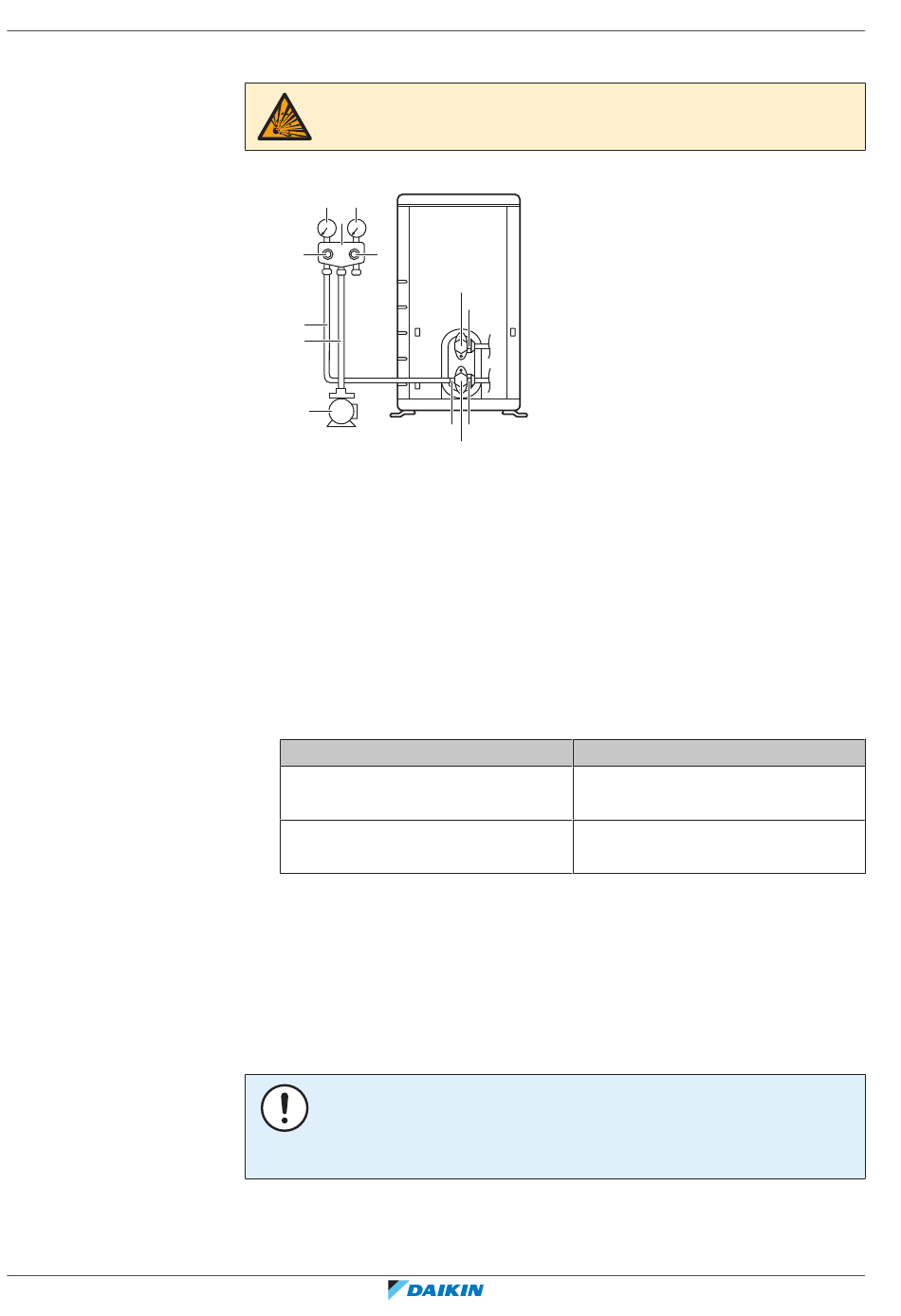

Raccordez la pompe à vide et le manifold comme suit:
a c
b
d e
f
f
g
a Indicateur de basse pression
b Manifold de la jauge
c Indicateur de haute pression
d Vanne basse pression (Lo)
e Vanne haute pression (Hi)
f Flexibles de charge
g Pompe à vide
h Capuchons de vanne
i Orifice de service
j Vanne d'arrêt de gaz
k Vanne d'arrêt du liquide
1 Mettez le système sous vide jusqu'à ce que la pression indiquée par le
manifold soit de −0,1 MPa (−1 bar).
2 Laissez le système pendant 4 à 5 minutes et vérifiez la pression:
Si la pression...
Ne change pas
Augmente
3 Aspirez le système pendant au moins 2 heures à une pression de collecteur de
−0,1 MPa (−1 bar).
4 Après avoir arrêté la pompe, vérifiez la pression pendant au moins 1 heure.
5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas maintenir le vide
pendant 1 heure, procédez comme suit:
▪ Vérifiez de nouveau l'étanchéité.
▪ Procédez de nouveau au séchage à vide.
REMARQUE
Veillez à ouvrir les vannes d'arrêt après l'installation de la tuyauterie de réfrigérant et
avoir effectué le séchage à sec. Faire fonctionner le système avec les vannes d'arrêt
fermées peut casser le compresseur.
h
k
i j
h
Il n'y a pas d'humidité dans le
système. La procédure est terminée.
Il y a de l'humidité dans le système.
Passez à l'étape suivante.
Alors...
