DC-version :
X1
1
+ 24V DC Tension de service - lampe à éclairs
2
-0V Tension de service - lampe à éclairs
3
+ 24V DC Tension de service du canal de surveillance
4
-0V DC Tension de service du canal de surveillance
5
Relais d'alarme NO (relais de sécurité mécanique)
6
Relais d'alarme NO (contacts à actionnement forcé)
7
Relais d'alarme NC (puissance nominale 250V/6A)
8
Relais d'alarme NC (taille min. de contact 10mA/5V)
Les lampes sont équipées avec une protection contre l'inversion de polarité. Pas de fonction en cas de l'inversion
de la polarité !
AC-version :
X1
1
L - Tension de service - lampe à éclairs
2
N - Tension de service - lampe à éclairs
3
L - Tension de service du canal de surveillance
4
N - Tension de service du canal de surveillance
5
Relais d'alarme NO (relais de sécurité mécanique)
6
Relais d'alarme NO (contacts à actionnement forcé)
7
Relais d'alarme NC (puissance nominale 250V/6A)
8
Relais d'alarme NC (taille min. de contact 10mA/5V)

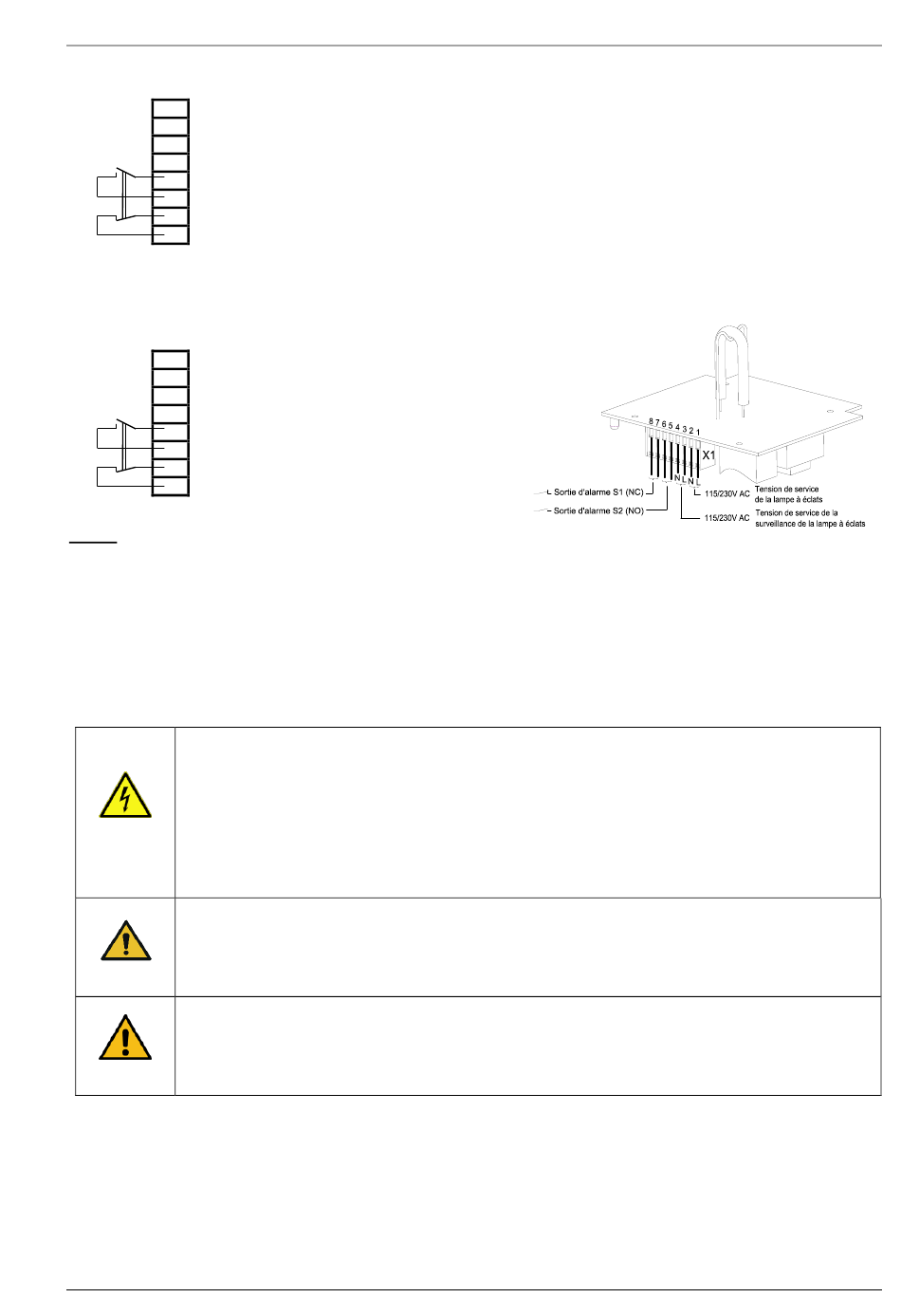

Fig. 11 Affectations des broches
4.15.
Conditions de raccordement
Des mesures de limitation de courant et de tension doivent être implémentées dans le système de gestion
électronique maître en ce qui concerne l'alimentation ainsi que l'interface de signalisation des erreurs. Ainsi,
l'on peut assurer que les températures des contacts d'alarme n'atteignent pas le seuil critique de soudure
des contacts.
4.16.
Mises en garde
Danger de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement dénudés peuvent provoquer des dé-
charges électriques et des accidents graves.
Les travaux sur les branchements électriques ne peuvent être effectués que par des profes-
-
sionnels agréés, formés en électrotechnique.
Avant le montage, veuillez débrancher tous les câbles d'alimentation électrique et veillez à ce
-
DANGER
que le courant ne soit pas rétabli. Assurez-vous toujours de l'absence de tension.
-
Attendez la fin de la phase de décharge de 5 minutes pour les composantes électriques.
L'appareil peut ensuite être ouvert.
ATTENTION - Déficience de la vue
-
Pour éviter toute altération de la vision, évitez de regarder fixement et directement le feu flash
activé.
ATTENTION
ATTENTION - Risques de blessures par des arêtes vives ou des composants chauds
Portez des gants lors des travaux d'installation, de montage ou d'entretien / de maintenance.
-
Réalisez le câblage à l'écart des arêtes vives, des coins pointus et des composants internes.
-
ATTENTION
4.17.
Consignes d'entretien
La lampe ne requiert aucun entretien particulier, mais il faut néanmoins veiller à ce que les intervalles du test
périodique (Proof Test) soient respectés et que la durée de vie du tube à éclats ne soit pas dépassée.
Lorsque la lampe est utilisée dans des environnements dans lesquels il faut s'attendre à un fort encrasse-
ment ou dépôt de poussières, nous recommandons de nettoyer régulièrement la surface d'émission des
éclairs, en veillant à ce que la calotte en polycarbonate ne soit nettoyée qu'avec de l'eau ou avec du liquide
vaisselle dilué.
Datei/ file name:085501930i_de-en-fr.docx
42 / 44
Zeichnungsnr./ Drwg-no.: 30084-004-5i
