4.6. Zeitliche Abhängigkeiten
Im Folgenden werden zeitliche Abhängigkeiten und mögliche Schaltzustände dargestellt:
Lichtblitze
Betriebsspannung
Blitzlichtkanal
Betriebsspannung
Überwachungsschaltung
Alarmrelais
Lichtblitze
Betriebsspannung
Blitzlichtkanal
Betriebsspannung
Überwachungsschaltung
Alarmrelais

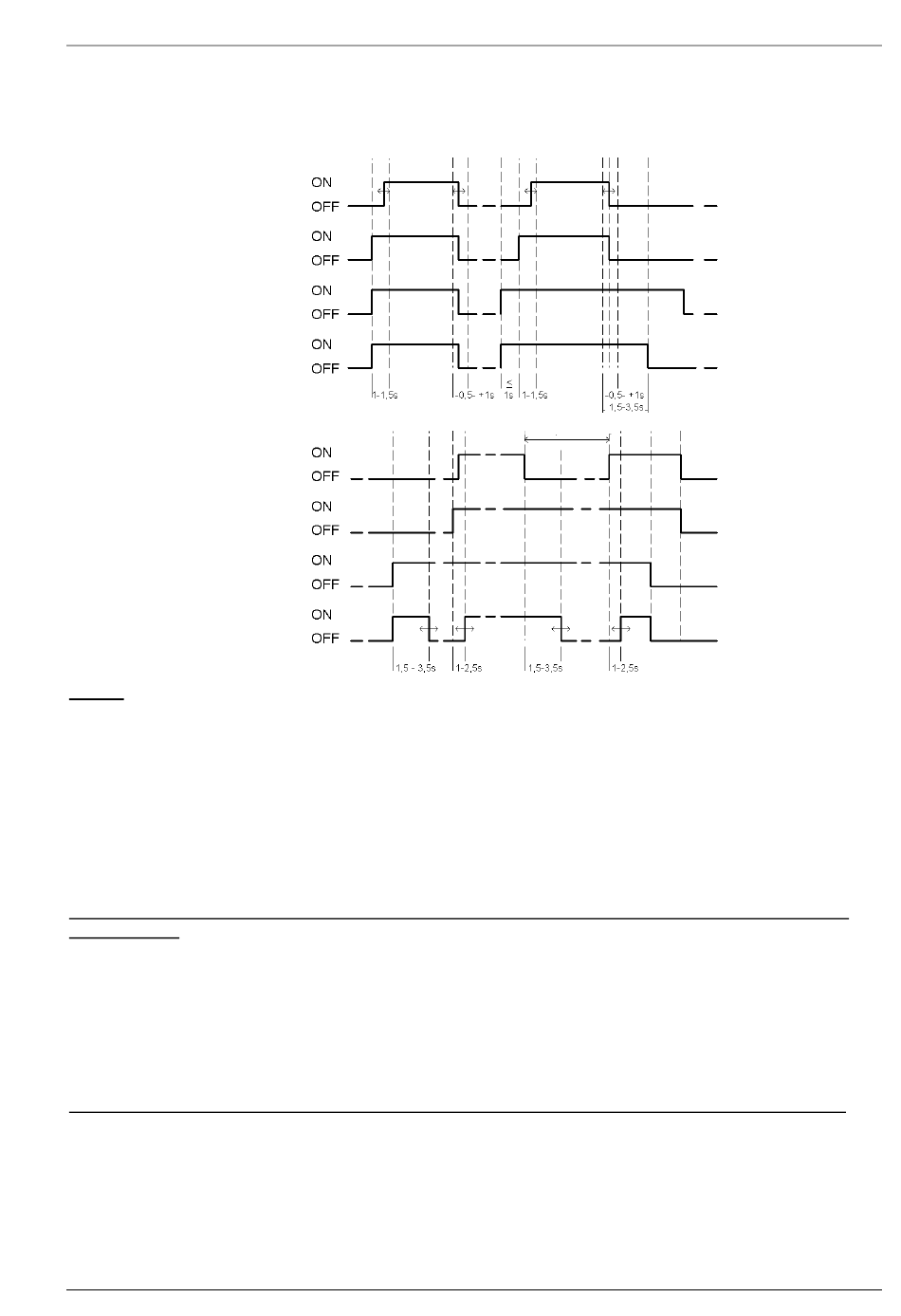

Abb. 10 Funktions-Zeitdiagramm
4.7. Funktionstest (Low Demand Mode)
Für die Anwendung im „Low Demand Mode" mit Sicherheitsanforderung ist in regelmäßigen Abständen ein
automatischer Funktionstest durchzuführen. Die Testintervalle sind im Kapitel 4.4 Bewertungen ersichtlich.
Beide Teilsysteme, der Blitzlichtkanal und die Überwachungsschaltung, haben getrennte Versorgungsspan-
nungsanschlüsse. Damit ist eine Überprüfung der Funktion möglich und kann wie folgt ausgeführt werden
(zeitliche Abhängigkeiten siehe auch Abb. 10):
- Funktionstest, wenn die Überwachungsschaltung dauerhaft mit Betriebsspannung versorgt wird (Bereit-
schaftsbetrieb)
a) Überprüfen, ob das Störmelderelais bei ausgeschalteter Blitzleuchte (es wird kein Lichtblitz erzeugt)
abgefallen ist
b) Einschalten der Spannungsversorgung der Blitzleuchte, das Störmelderelais muss spätestens nach
2,5s angezogen haben
c) Ausschalten der Betriebsspannung des Blitzlichtkanals, das Störmelderelais muss spätestens nach
3,5s abgefallen sein
- Funktionstest, wenn dieser beim Einschalten der Versorgung der Überwachungsschaltung erfolgen soll
a) Vor dem Einschalten der Überwachungsschaltung prüfen, ob das Störmelderelais abgefallen ist
b) Einschalten der Spannungsversorgung der Blitzüberwachung bei nichteingeschalteter Blitzleuchte,
das Störmelderelais zieht für max. 3,5s an
c) Überprüfung, ob das Störmelderelais danach ordnungsgemäß abfällt
d) Einschalten des Blitzlichtkanals; das Störmelderelais muss spätestens nach 2,5s angezogen haben
e) Ausschalten der Betriebsspannung des Blitzlichtkanals, das Störmelderelais muss spätestens nach
3,5s abgefallen sein
f)
Ausschalten der Blitzüberwachung
Datei/ file name:085501930i_de-en-fr.docx
Fehler.
Blitz fällt aus
11 / 44
Zeichnungsnr./ Drwg-no.: 30084-004-5i
