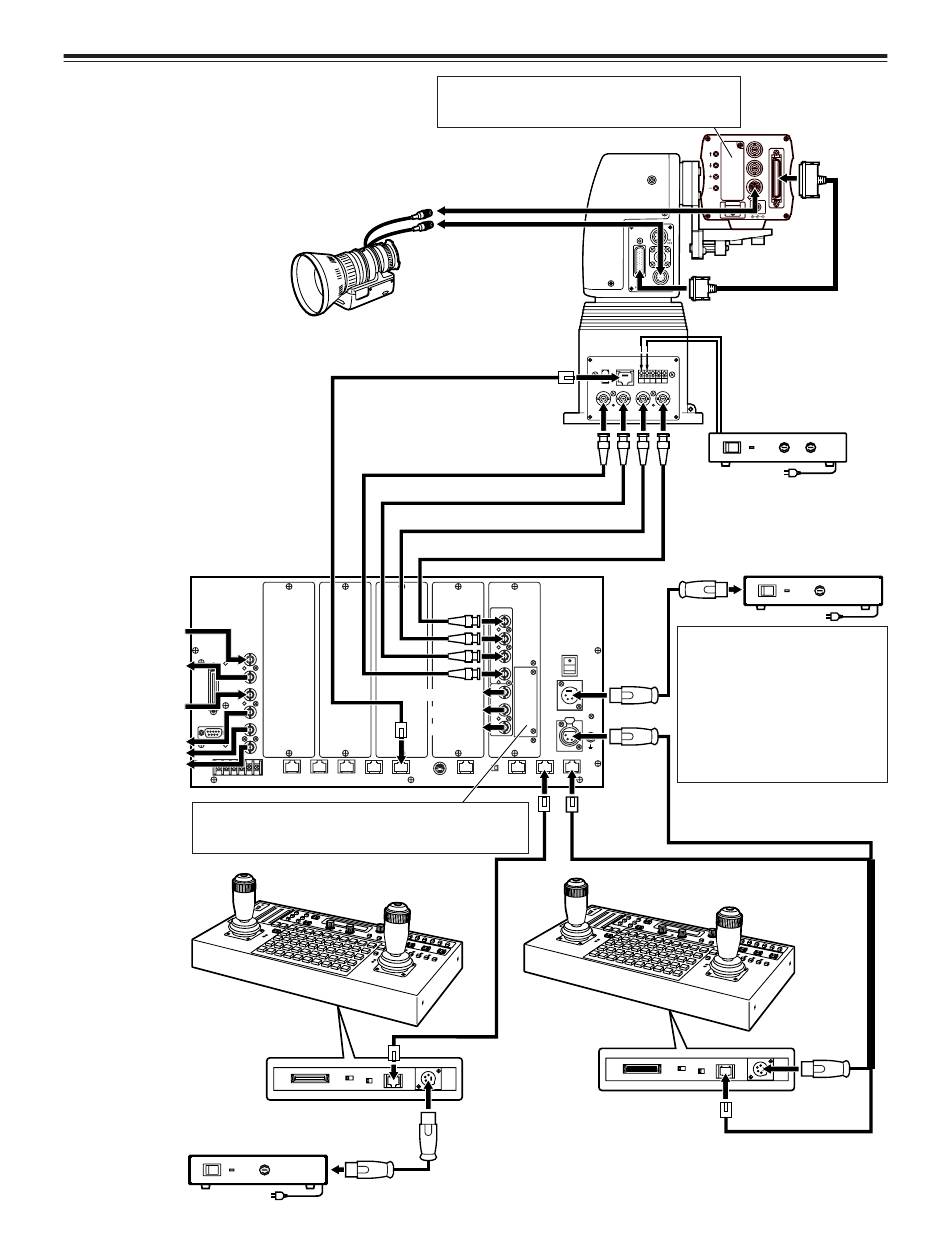

接続
マルチファンクションコントローラー
AW-RP605 のメインユニット
G/L 信号入力
G/L スルー出力
AUX 信号入力
モニター映像出力
マルチファンクションコントローラーにオプションカードを搭
載して使用する場合、コンバーチブルカメラに RGB カード
AW-PB302（別売品）を搭載する必要があります。
本機： AW-RP615
AC アダプター：
AW-PS505
ズームレンズ
カメラ/回転台コントロール信号
G/L 信号
Pb 信号
Pr 信号
Y/VIDEO 信号
Y/VIDEO 信号
Pr 信号
Pb 信号
FUSE
ビデオ信号としてコンポーネント信号を使用する場合、
コンバーチブルカメラに RGB カード AW-PB302（別
売品）を搭載する必要があります。
アイリスコントロール
ズーム/フォーカス
コントロール
回転台：
AW-PH350
CONTROL IN
1394
IP/RP
G/L I N
Pb OUT
8
コンバーチブルカメラ
カメラ/回転台接続ケーブル：
AW-CA50T29
（コンポジット信号）
AW-CA50C29
DC12V
（コンポーネント信号）
IN
C S O P
AC アダプター：
Pr /SDI
Y/VIDEO
OUT
OUT
AW-PS300
O I
AC adapter:
AW-PS505
マルチファンクションコントローラー
には、ビデオボード AW-PB605 を
4 枚増設することができ、計 5 枚のビ
デオボードを使用することができま
す。
ただし、オプションカードを搭載する
場合など、マルチファンクションコン
トローラーを含めた総電力が 30W を
越える場合は、AC アダプターに AJ-
B75 を使用してください。
マルチファンクションコントローラー
AW-RP605 のコントロールパネル
FUSE
