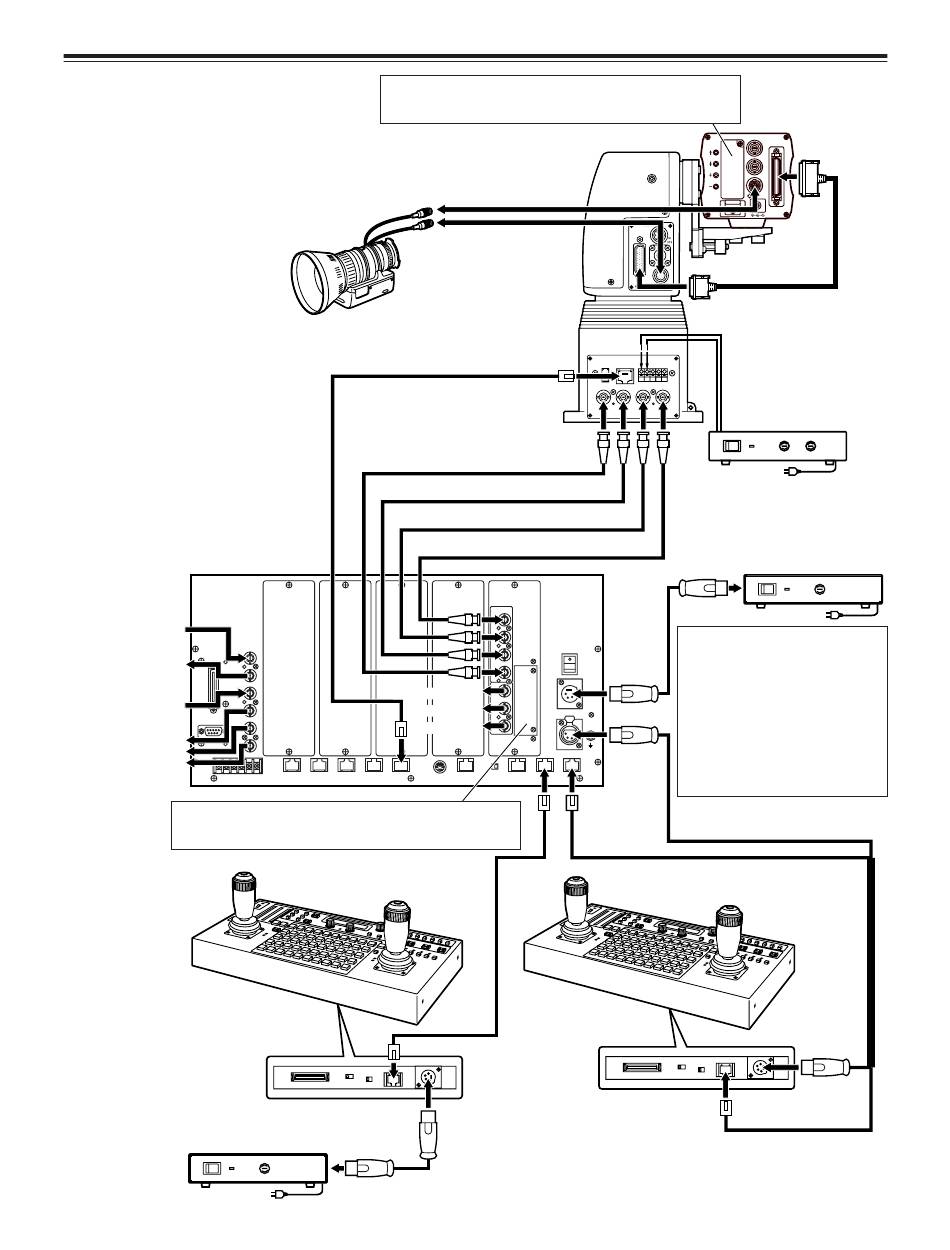

Anschlüsse
Multifunktions-Steuergerät AW-RP605:
G/L-Signaleingang
G/L-Durchgangs-
signalausgang
AUX-Signaleingang
Videomonitor-
ausgang
Soll eine Zusatzkarte in das Multifunktions-Steuergerät installiert
werden, muss die RGB-Karte AW-PB302 (Sonderzubehör) in die
konvertierbare Kamera installiert werden.
Fernsteuerpult:
AW-RP615
Netzgerät:
AW-PS505
Wenn Komponentensignale als Videosignale verwendet werden
sollen, muss die RGB-Karte AW-PB302 (Sonderzubehör) in die
konvertierbare Kamera installiert werden.
Zoomobjektiv
Schwenk-/Kippkopfsystem-Steuersignale
G/L-Signal
Pb-Signal
Pr-Signal
Y/VIDEO-Signal
Y/VIDEO-Signal
Pr-Signal
Pb-Signal
FUSE
Blendenregler
Zoom-/Fokusregelung
Schwenk-/Kippkopf:
AW-PH350
CONTROL IN
1394 IP/RP
G/L I N Pb OUT
Multifunktions-Steuergerät AW-RP605:
Steuerpult
4 (G)
Konvertierbare Kamera
Schwenk-/Kippkopfkabel:
AW-CA50T29
(für FBAS-Signal)
AW-CA50C29
DC12V
IN
C S O P
Netzgerät:
Pr /SDI Y/VIDEO
OUT OUT AW-PS300
O I
Netzgerät:
AW-PS505
Vier zusätzliche Videokarten AW-
PB605 können in das Multifunktions-
Steuergerät installiert werden, so dass
insgesamt 5 Videokarten zur
Verfügung stehen.
Beachten Sie, dass bei Installation
zusätzlicher Karten das Netzgerät AJ-
B75 benutzt werden sollte, falls die
Gesamtleistungsaufnahme,
einschließlich des Multifunktions-
Steuergerätes, 30 W überschreitet.
FUSE
