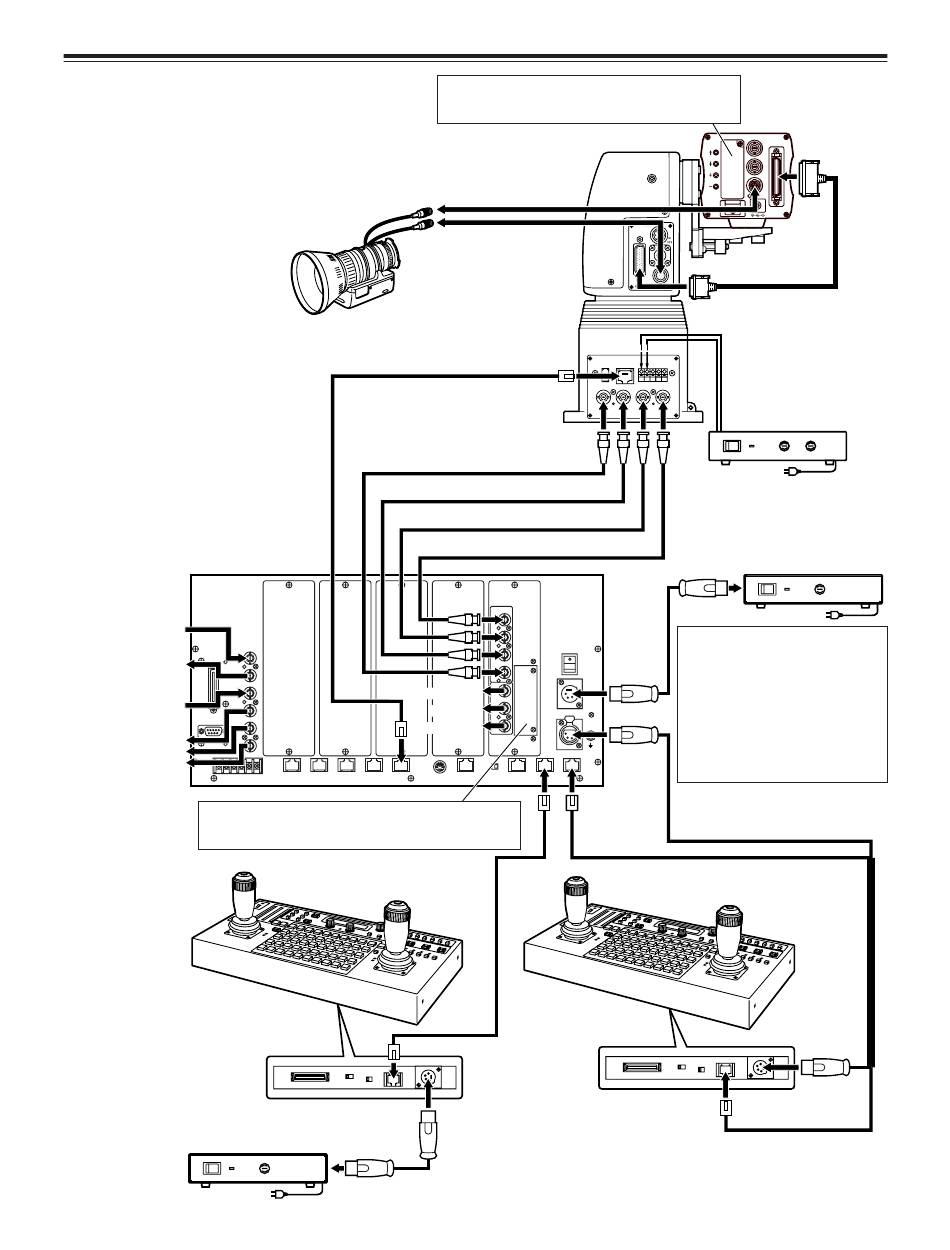

Raccordements
Contrôleur multi-fonctions AW-RP605:
Entrée de signal G/L
Sortie de signal de
transfert G/L
Entrée de signal AUX
Sortie de moniteur
vidéo
Pour pouvoir installer une carte en option dans le contrôleur
multi-fonctions, il faudra installer la carte RGB AW-PB302
(accessoire en option) dans la caméra convertible.
Panneau de commande
à distance:
AW-RP615
Adaptateur secteur:
AW-PS505
Zoom
Signaux de commande du système
de tête panoramique
Signal G/L
Signal Pb
Signal Pr
Signal Y/VIDEO
Signal Y/VIDEO
Signal Pr
Signal Pb
FUSE
Si l'on utilise des signaux à composantes comme
signaux vidéo, il faudra installer la carte RGB AW-PB302
(accessoire en option) dans la caméra convertible.
Commande de
diaphragme
Commande de
zoom/mise au point
Tête panoramique:
AW-PH350
CONTROL IN
1394 IP/RP
G/L I N Pb OUT
4 (F)
Caméra convertible
Câble de tête panoramique:
AW-CA50T29
(pour les signaux
composites)
DC12V AW-CA50C29
IN
C S O P
(pour les signaux à
composantes)
Pr /SDI Y/VIDEO
OUT OUT
O I
Adaptateur secteur:
AW-PS300
Adaptateur secteur:
AW-PS505
Il est possible d'installer 4 cartes vidéo
AW-PB605 supplémentaires dans le
contrôleur multi-fonctions, ce qui
permettra d'utiliser 5 cartes vidéo en
tout.
Noter que lorsqu'on installe des cartes
en option, il faudra utiliser l'adaptateur
secteur AJ-B75 si la consommation
totale, y compris celle du contrôleur
multi-fonctions, dépasse 30 W.
Contrôleur multi-fonctions AW-RP605:
Panneau de commande
FUSE
