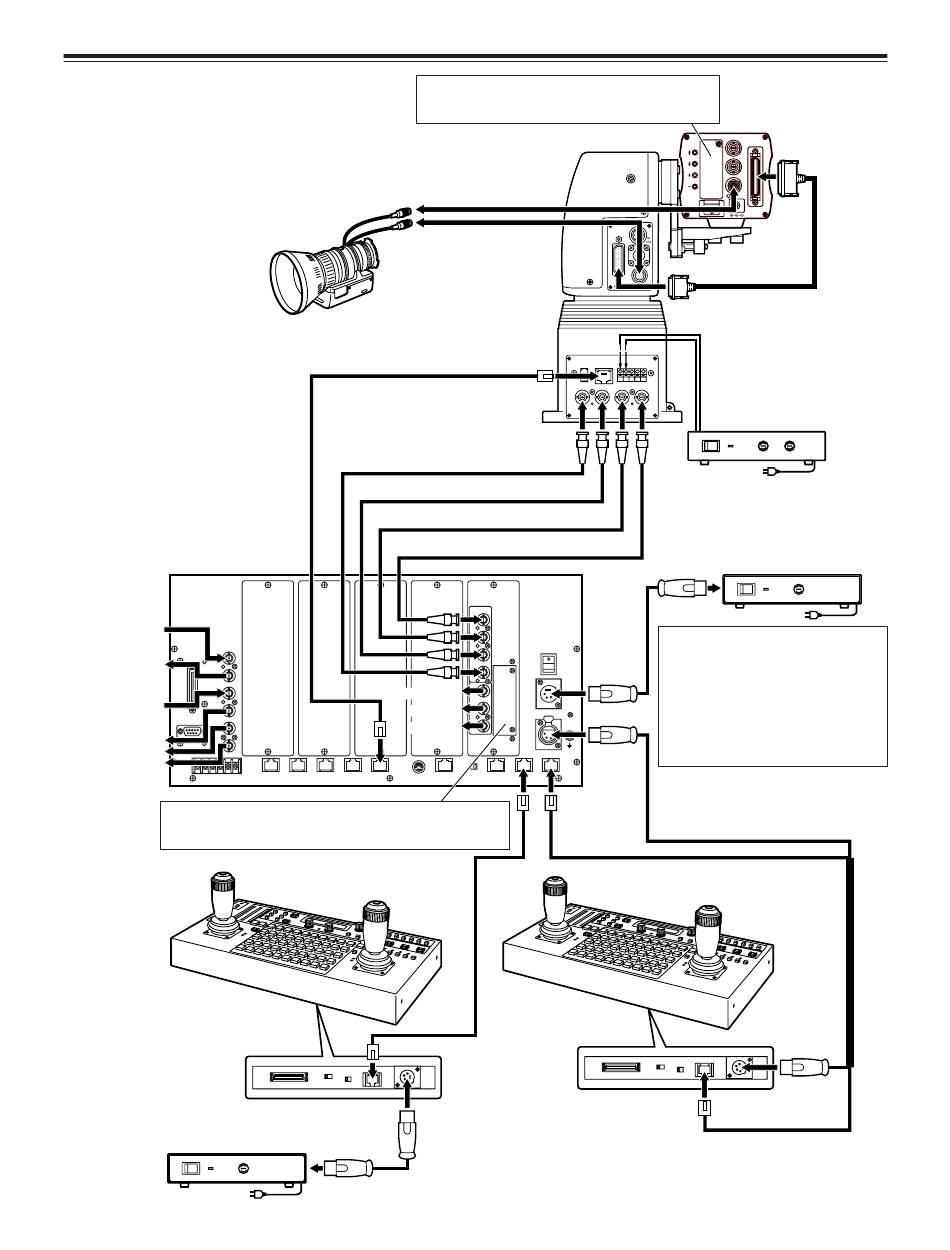

Conexiones
Controlador multifuncional
AW-RP605:
Entrada de señal
G/L
Salida de señal
pasante G/L
Entrada de señal
AUX
Salida de
monitor de vídeo
Cuando se vaya a instalar una tarjeta opcional en el controlador
multifuncional, la tarjeta RGB AW-PB302 (accesorio opcional)
tendrá que ser instalada en la cámara convertible.
Panel de control remoto:
AW-RP615
Adaptador de CA:
AW-PS505
FUSE
Cuando se utilicen señales componentes como señales
de vídeo, la tarjeta RGB AW-PB302 (accesorio opcional)
deberá instalarse en la cámara convertible.
Objetivo zoom
Señales de control del sistema del
cabezal de panorámica e inclinación
Señal G/L
Señal Pb
Señal Pr
Señal Y/VIDEO
Señal Y/VIDEO
Señal Pr
Señal Pb
Control del iris
Control de
zoom/enfoque
Cabezal de
panorámica e
inclinación:
AW-PH350
CONTROL IN
1394 IP/RP
G/L I N Pb OUT
Controlador multifuncional AW-RP605:
Panel de control
4 (S)
Cámara convertible
Cable del cabezal de
panorámica e inclinación:
AW-CA50T29
(para señal compuesta)
DC12V AW-CA50C29
IN
C S O P
(para señales componentes)
Pr /SDI Y/VIDEO
OUT OUT
O I
Adaptador de CA:
AW-PS300
Adaptador de CA:
AW-PS505
En el controlador multifuncional se
pueden instalar 4 tarjetas de vídeo AW-
PB605 adicionales, siendo entonces
posible utilizar 5 tarjetas de vídeo en total.
Tenga en cuenta que cuando se instale
cualquier tarjeta opcional, si el consumo
total de energía del controlador
multifuncional supera los 30 W, deberá
utilizarse el adaptador de CA AJ-B75.
FUSE
