Dimensions de la charpente - Chaleur passive évacuation par le haut (PH-FRT-LINÉAIRE)
Évacuation par le haut : La partie supérieure et les parties de chaque côté sont ouvertes,
AVERTISSEMENT! Risque d'incendie! L'écran à mailles est requis au bas (fond) de l'ouverture d'échappement lorsque
l'ouverture d'évacuation est supérieure à 76 mm (3 po). Fixez le treillis métallique au dessus de la charpente.
DIMENSIONS MINIMALES DE LA CHARPENTE D'ÉVACUATION PAR LE HAUT
COSMO32-IFT-B
COSMO36-IFT-B
COSMO42-IFT-B
*
L'écran à mailles est requis pour les installations d'évacuation/d'échappement avant ou d'échappement en haut pour la chaleur
passive avec une ouverture d'évacuation d'au moins 76 mm (3 po) ou plus.
L'écran à mailles est recommandé pour les installations d'évacuation/d'échappement avant ou d'échappement en haut pour
la chaleur passive avec une ouverture d'évacuation inférieure à 76 mm (3 po).

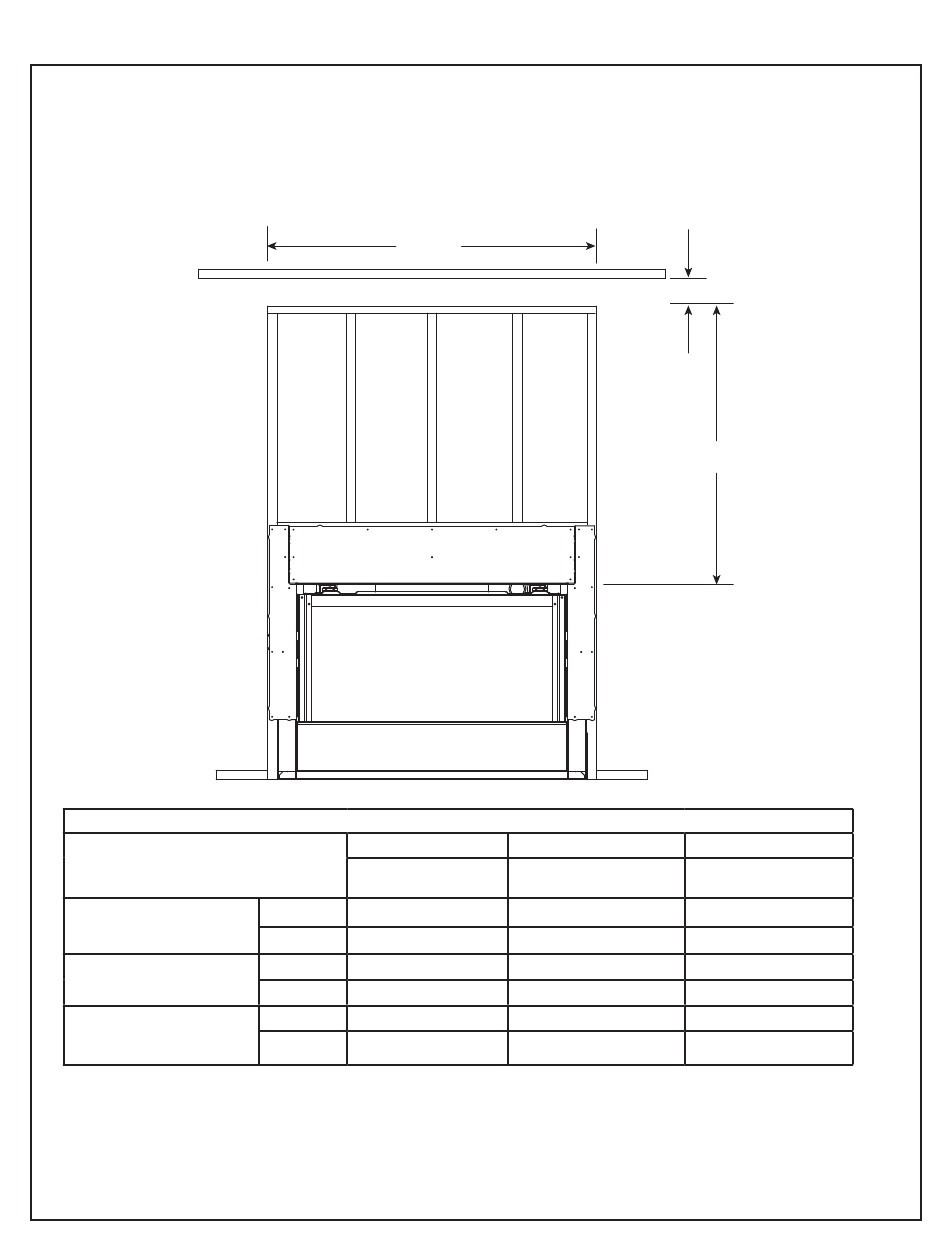

Figure 3.10 Chaleur passive Dimensions minimales de la charpente d'évacuation par le haut
Heat & Glo • COSMO32-IFT-B, COSMO36-IFT-B, COSMO42-IFT-B Manuel d'installation • 2619-980CFR • 12/19
18
permettant à l'air d'être acheminé dans la pièce.
C
A*
Hauteur de
l'ouverture d'évacuation
Pouces
2
millimètres
51
Pouces
2
millimètres
51
Pouces
2
millimètres
51
A
B
Dégagement vers
Ouverture d'évacuation
l'ouverture d'évacuation
48
1219
48
1219
48
1219
B
C
Largeur de
31-1/8
791
36-1/2
927
48-1/2
1232
