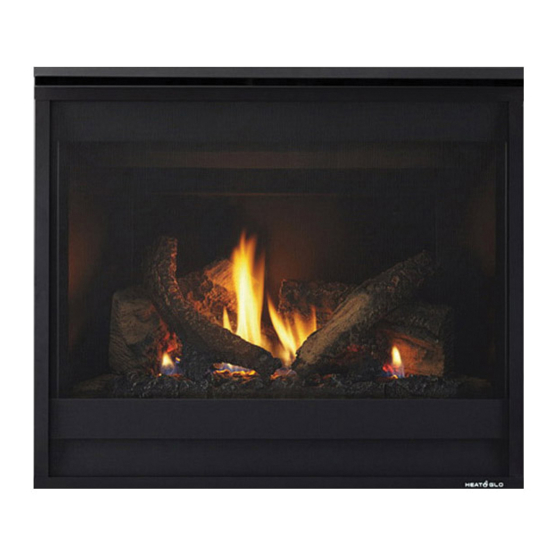

Heat & Glo SL-3X-IFT Manuel D'installation
Masquer les pouces Voir aussi pour SL-3X-IFT:
Table des Matières

Publicité

Liens rapides

Installation et mise au point de l'appareil
INSTALLATEUR :   C e  manuel  doit  être  confié  aux  personnes  responsables  de  l'utilisation  et  du
fonctionnement de l'appareil.
PROPRIÉTAIRE : Conservez ce manuel à titre de référence.
AVIS : NE PAS jeter ce manuel!
Modèles:
Cet appareil peut être installé en tant qu'équipement
d'origine dans une maison préfabriquée (États-
Unis seulement) ou maison mobile. Il doit être
installé en conformité avec les instructions du
fabricant et les Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280
aux États-Unis ou les normes d'installation pour
maisons mobiles, CAN/CSA Z240 Séries MH,
au Canada.
Cet appareil ne peut être utilisé qu'avec les gaz
indiqués sur la plaque signalétique. Cet appareil
ne peut être converti pour être utilisé avec d'autres
gaz, sauf si un ensemble certifié est utilisé.
Dans le Commonwealth du Massachusetts, l'installation doit être
effectuée par un plombier ou un monteur d'installations au gaz
autorisé.
Se reporter à la table des matières pour connaître les conditions
supplémentaires du Commonwealth du Massachusetts.
Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d'installation • 2472-980CFR • 12/17
Manuel d'installation
AVERTISSEMENT :
DANGER D'INCENDIE OU D'EXPLOSION
Ne  pas  se  conformer  exactement  aux
avertissements  de  sécurité  pourrait  causer
de  sérieuses  blessures,  la  mort,  ou  des
dommages à la propriété.
• NE PAS entreposer ni utiliser de l'essence ou
d'autres vapeurs ou liquides inflammables à
proximité de ce foyer ou de tout autre appareil.
• Ce que vous devez faire si vous sentez une
odeur de gaz
- NE PAS tenter d'allumer tout appareil.
- NE PAS toucher d'interrupteur électrique.
NE PAS utiliser de téléphone à l'intérieur.
- Quittez le bâtiment immédiatement.
- Appelez immédiatement votre fournisseur de gaz
à partir du téléphone d'un voisin. Veuillez suivre
les instructions de votre fournisseur de gaz.
- Si vous ne pouvez pas joindre votre fournisseur
de gaz, appelez les pompiers.
• L'installation et l'entretien doivent être effectués
par un installateur qualifié, une agence de
service, ou le fournisseur de gaz.
DANGER
CAUSERA DES BRÛLURES.
NE LAISSEZ JAMAIS LES
ENFANTS TOUCHER LA VITRE.
Une barrière conçue pour réduire le risque de
brûlure au contact de la vitre chaude est offerte
avec cet appareil et devrait être installée en vue de
protéger les enfants et autres individus à risque.
LA VITRE CHAUDE
NE PAS TOUCHER LA
VITRE AVANT QU'ELLE
N'AIT REFROIDIE.
1

Publicité

Table des Matières
loading

Sommaire des Matières pour Heat & Glo SL-3X-IFT

  • Page 1 Se reporter à la table des matières pour connaître les conditions supplémentaires du Commonwealth du Massachusetts. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 2: Table Des Matières

    D. Matériaux incombustibles ......40  = Contient des informations mises à jour. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 3: Liste De Vérification D'une Installation Régulière

    _________________________________________________________________________________ ________________________________________________________________________________________________________________________________ ________________________________________________________________________________________________________________________________ Commentaires transmis à la partie responsable ______________________________ par __________________________le ____________________________ (Constructeur/Entrepreneur général/) (Installateur) (Date) = Contient des informations mises à jour. 2472-982 7/17 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 4: Données Sur Le Produit Et Importante Information Sur La Sécurité

    0 à 610 mètres SL-9X-IFT (NG) 35 000 18 000 nº 34 (0-2000 pieds) 0 à 610 mètres SL-9X-IFT (LP) 31 000 16 500 nº 51 (0-2000 pieds) Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 5: Exigences Du Commonwealth Du Massachusetts

    Sur la plaque signalétique doit figurer le texte connaître les conditions supplémentaires du Commonwealth  suivant en caractères d’une taille minimum de 13 mm (1/2 po) : du Massachusetts. « ÉVACUATION DES GAZ DIRECTEMENT EN-DESSOUS. NE PAS OBSTRUER. ». Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 6: Par Où Commencer

    Mastic (résistant à un degré minimum d'exposition continue de 150 ºC (300 ºF) Une prise femelle de 6 mm (1/4 po) (pour le ventilateur en option). Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 7: Inspection De L'appareil Et Des Composants

    Appelez un technicien qualifié pour qu’il puisse inspecter l’appareil et remplacer les pièces du système de contrôle et du contrôle du gaz qui ont été sous l’eau. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 8: Charpente Et Dégagements

    15-3/8 18-7/8 15-7/8 15-7/8 15-7/8 15-7/8 6-5/8 6-5/8 6-5/8 6-5/8 2-1/8 2-1/8 2-1/8 2-1/8 30-1/16 33-9/16 35-9/16 9-1/8 9-1/8 9-1/8 9-1/8 Figure 3.1 Dimensions de l’appareil Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 9 23-5/16 25-7/16 3-1/2 4-9/16 SL-5X-IFT CF-32 31-1/2 22-3/16 35-13/16 26-13/16 28-15/16 3-1/2 4-9/16 SL-7X-IFT CF-36 38-1/2 24-1/16 42-3/4 28-11/16 30-13/16 3-1/2 4-9/16 SL-9X-IFT CF-42 1086 Figure 3.2 Dimensions de la façade décorative - Firescreen et Clean Face Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 10 SL-5X-IFT HAL-32 32-7/16 21-1/4 37-3/16 1-1/8 6-1/4 32-7/8 37-3/8 34-3/8 SL-7X-IFT HAL-36 39-7/16 23-1/8 44-3/16 1-1/8 6-1/4 34-3/4 44-3/8 36-3/8 SL-9X-IFT HAL-42 1002 1122 1127 Figure 3.3 Dimensions de la façade décorative - Chateau et Halston   Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 11: Façade Décorative Arcadia

    SL-5X-IFT ARC-32 32-7/16 20-1/2 37-3/16 1-1/4 7-11/16 32-7/8 37-3/8 34-3/8 SL-7X-IFT ARC-36 39-7/16 22-7/16 44-3/16 1-1/4 7-7/16 34-3/4 44-3/8 36-3/8 SL-9X-IFT ARC-42 1002 1122 1127 Figure 3.4 Dimensions de la façade décorative - Chateau forge et Arcadia Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 12: Dégagements Par Rapport Aux Matériaux Inflammables

    1156 1635 1232 1746 50-1/2 71-1/2 50-1/2 71-1/2 16-1/4 50-1/2 71-1/2 19-1/2 9-1/4 SL-9X-IFT 1283 1245 1816 1283 1816 1283 1816 Figure 3.5 Emplacements de l’appareil Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 13 * Ajuster les dimensions de l’ouverture de la charpente pour le revêtement intérieur (comme du panneau de plâtre) C** Ajouter 305 mm (12 po) lorsque l’évacuation arrière comporte un coude à 90º. Figure 3.6  Dégagements par rapport aux matériaux inflammables Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 14: Réalisation Du Coffrage De L'appareil

    • Le manque d'un vide d’air adéquat pourrait entrainer une surchauffe et un incendie. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 15: Emplacement De L'extrémité De La Cheminée Et Informations Sur Le Conduit D'évacuation

    * H minimum peut varier selon les accumulations de neige de la région. Se référer aux codes locaux. Figure 4.1 Hauteur minimum entre le toit et l’ouverture d’évacuation la plus basse Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 16: Schéma De La Cheminée

    2 côtés au minimum sous le plancher. d’évacuation ne satisfait pas ces conditions. • Des ensembles de protection sont suggérés lors d’une utilisation avec Figure 4.3  Dégagements minimaux pour l’extrémité un revêtement extérieur en vinyle. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 17: Conduit Approuvé

    AVERTISSEMENT! Risque d’incendie ou d’asphyxie! Cet appareil exige une évacuation des gaz distincte. NE PAS évacuer dans un tuyau utilisé par un autre appareil à combustible solide. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 18: Utilisation Des Coudes

    3 à 6 76 à 152 2-1/8 à 4-1/4 54 à 108 DVP12A 3 à 12 76 à 305 2-1/8 à 8-1/2 54 à 216 Figure 4.4 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 19: Normes De Mesures

    DE L’EXTRÉMITÉ CONDUIT FLEXIBLE DÉGAGEMENT DE 25 mm (1 po) MESURÉ À PARTIR DE LA SURFACE OMBRAGÉE (HORS DE LA SURFACE DE MONTAGE) Figure 4.6 Mesure à la surface extérieure de montage Figure 4.8 Tuyau flexible d’évacuation - Foyer générique montré Figure 4.7.  Mesure à l’extrémité supérieure de la dernière section du tuyau Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 20: Schéma Du Conduit D'évacuation

    6 mm (1/4 po) afin de permettre à toute humidité du chapeau d’être libérée. Voir la figure 4.9. 6 mm (1/4 po) max. Figure 4.9 Chapeau de l’évacuation - Foyer générique montré Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 21: Évacuation Supérieure - Extrémité Horizontale

    • En utilisant un chapeau de l’extrémité SLP-TB1 sur un foyer à évacuation supérieure, une section de conduit vertical de 914 mm (3 pi) minimum est exigé avant de pouvoir installer un premier coude. Figure 4.10 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 22 à évacuation supérieure, une section de conduit vertical de 914 mm (3 pi) minimum est exigé avant de pouvoir installer un premier coude. INSTALLÉ HORIZONTALEMENT Figure 4.11 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 23 à évacuation supérieure, une section de conduite verticale minimale de 305 mm (1 pi) est exigée avant de pouvoir installer un premier coude. Figure 4.12 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 24 Remarque : Assurez-vous d’installer l'écran thermique interne après l’installation du réducteur d’évacuation. UTILISÉ SUR UNE ÉVACUATION SUPÉRIEURE RÉDUCTEUR D’ÉVACUATION UTILISÉ SUR UNE ÉVACUATION ARRIÈRE RÉDUCTEUR D’ÉVACUATION Figure 4.13 Figure 4.14 Installation d’un réducteur d'évacuation (Retrait du panneau réfractaire supérieur pour offrir une meilleure vision) Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 25 25 % la hauteur H totale quand on utilise un conduit d’évacuation flexible, sauf pour une installation simple vers le haut et vers l’extérieur. Voir la figure 4.8. Figure 4.15 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 26 Maximum = 4,3 m (14 pi) *Il n’existe aucune restriction spécifique pour cette valeur, SAUF que V NE PEUT dépasser 12,2 m (40 pi). INSTALLÉ HORIZONTALEMENT Figure 4.16 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 27 Voir la figure 4.8. Maximum = 12,2 m (40 pi) Remarque : Utilisez uniquement les composants de la série SLP. Figure 4.17 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 28 Voir la section 3.B. uniquement les composants L'utilisation de coude de 45° n’est pas permise. de la série DVP. COUDES DE 90 DEGRÉS Figure 4.19 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 29 6-1/2 pi 2,1 m 14 pi 4,3 m maximum = 2,3 m (7-1/2 pi) maximum= 4,3 m (14 pi) = 12,2 m (40 pi) Figure 4.20 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 30 1,8 m 13-1/2 pi 4,1 m maximum = 2,3 m (7-1/2 pi) maximum = 4,1 m (13-1/2 pi) = 12,2 m (40 pi) INSTALLÉ HORIZONTALEMENT Figure 4.21 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 31: Conduit D'évacuation Arrière - Extrémité Verticale

    610 mm 6-1/2 pi 2,0 m 3 pi 914 mm H Maximum = 2 m (6-1/2 pi) maximum = 12,2 m (40 pi) INSTALLÉ HORIZONTALEMENT Figure 4.23 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 32 3 pi 914 mm 7 pi 2,1 m 14-1/2 pi 4,4 m maximum = 2,3 m (7-1/2 pi) Maximum = 12,2 m (40 pi) Figure 4.24 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 33 DV-46DVA-GCL et l’ensemble LINK- DV30B. Cela peut affecter l’apparence des flammes, créer de la suie, provoquer un mauvais fonctionnement de la veilleuse et causer une surchauffe. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 34: Évacuation Arrière

    3,05 m 0 pi 0 mm Minimum 10 pi 3,05 m Maximum 40 pi 12,2 m 2 pi 610 mm Maximum 40 pi 12,2 m Figure 4.27 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 35: Égagements Entre Le Conduit D'évacuation Et La Charpente

    : Haut : 64 mm (2-1/2 po) Inférieur : 13 mm (1/2 po) Côtés : 25 mm (1 po) Figure 5.1   D égagements de l’évacuation horizontale par rapport aux  matériaux inflammables Matériaux - Foyer générique montré Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 36: Charpente/Pare-Feu D'entrée Au Mur

    écran thermique n’est nécessaire. supérieure ou arrière. Le centre de l’ouverture se situe à 25 mm (1 po) au-dessus du centre du conduit horizontal d’évacuation. Figure 5.2 Pénétration du mur Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 37: Pare-Feu Du Plafond/Charpente De Pénétration Du Plancher

    INSTALLATION DU BOUCLIER THERMIQUE D'ISOLATION DU GRENIER AVANT OU APRÈS L'INSTALLATION DU SYSTÈME D'ÉVACUATION DES GAZ PARE-FEU POUR PLAFOND PARE-FEU POUR PLAFOND INSTALLÉ SOUS LE PLAFOND INSTALLÉ SOUS LE PLAFOND Figure 5.4 Installation du bouclier thermique du grenier Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 38: Préparation De L'appareil

    2 VIS Figure 6.6 Retirez l’isolation du conduit d’évacuation des gaz extérieur. Figure 6.3 Replacez les deux vis, comme il est indiqué. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 39 Utilisez deux vis autotaraudeuses pour Figure 6.9 (foyer générique montré) Coupez la bande métallique fixer le joint à l’enveloppe extérieure. de retenue et pliez les deux parties coupées vers l’extérieur. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 40: Installation Des Systèmes De Gestion De La Chaleur Optionnels

    éléments de la charpente. • Recourbez vers l’extérieur les languettes à clouer situées de chaque côté. Figure 6.15 Matériaux de revêtement • Mettez en place l’appareil. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 41: Évacuation Et Cheminées

    Il est acceptable d’utiliser des vis d’une longueur maximale de 13 mm (1/2 po). Si vous percez des trous, NE traversez pas le conduit intérieur. INCORRECT Figure 7.4 Joints d’assemblage Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 42: Assemblage Des Sections Du Conduit D'évacuation (Slp Seulement)

    Remarque : Alignez les joints d'assemblage pour chapeau des sections extérieures doivent être scellées. assembler les tuyaux, puis faites pivoter dans le sens antihoraire pour bloquer. Figure 7.5 Ajout de composants au conduit d’évacuation Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 43: Fixation Des Sections Du Conduit D'évacuation

    NE PAS laisser le conduit s’affaisser au-dessous du point de raccordement à l’appareil. Figure 7.10 Faire pivoter les joints d’assemblage pour démonter 120º Figure 7.11 Aligner et démonter les sections de conduit. Figure 7.8 Fixation des sections verticales du conduit 120º Figure 7.9 Fixation des sections horizontales du conduit Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 44: Exigences De L'extrémité Verticale

    Voir la figure 7.13. • Calfeutrez les joints de chevauchement de toutes les sections de tuyau qui sont situées au-dessus de la ligne du toit. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 45: Installation Du Chapeau De L'extrémité Verticale

    Figure 7.15 Remarque importante : Les écrans thermiques ne peuvent pas être fabriqués sur place. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 46: Installer Le Chapeau De L'extrémité Horizontale (Conduit Dvp Et Slp)

    79 à 133 mm 133 à 238 mm s.o. (3-1/8 à  s.o. (5-1/4 à  5-1/4 po) 9-3/8 po) DVP-TRAP1 peut s’adapter à 38 mm (1-1/2 po) (79 à 117 mm (3-1/8 à 4-5/8 po)) DVP-TRAP2 peut s’adapter à 102 mm (4 po) (137 à 238 mm (5-3/8 à 9-3/8 po)) DVP-HPC1 peut s’adapter à 54 mm (2-1/8 po) (108 à 162 mm (4-1/4 à 6-3/8 po)) DVP-HPC2 peut s’adapter à 105 mm (4-1/8 po) (162 à 267 mm (6-3/8 à 10-1/2 po)) Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 47: Informations Concernant L'électricité

    électrique! extérieure. Remplacez les fils endommagés en utilisant du fil de classe type 105 °C (221 °F). Les fils électriques doivent avoir une isolation haute température. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 48: Exigences Du Câblage Électrique

    ÉCLAIRAGE DES BRAISES SL-5XLP-IFT, SL-7X-IFT, SL-7XLP-IFT, SL-9X-IFt NOIR DE MISE À LA TERRE CONTRÔLE NOIR BRUN ON/OFF MODÈLES BLOC-PILES DE L’APPAREIL 6 V C.C. (OPTIONNEL) Figure 8.2  Schéma du câblage IntelliFire™ Tactile  Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 49: Informations Concernant Le Gaz

    à l’entrée d’une vanne de contrôle de 13 mm (1/2 po). Vérifiez auprès de votre compagnie du gaz pour déterminer la taille •  Si  vous  remplacez  ces  composants,  consultez  les  codes  adéquate de l’orifice. locaux pour la conformité. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 50: Ajustement De L'obturateur D'air

    Si les flammes sont orangées et que leurs têtes sont sombres et fumeuses, augmentez l’air principale au brûleur en ouvrant l’obturateur d’air au besoin. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 51: Identification/Vérification Du Brûleur

    Voir la figure 9.2 pour le tableau d’identification du brûleur. Des motifs d’encoches se trouvent au bas du brûleur. DÉTAIL A NG /LP SL-3X-IFT SL-5X-IFT SL-7X-IFT SL-9X-IFT Figure 9.2 - Identification du brûleur Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 52: Finition

    (3 PO) 25 MM (1 PO) 1 PO 0 MM/PO 0 MM/PO HAUTE TEMPÉRATURE (149 ºC (300 ºF) MIN.) JOINTS D’ÉTANCHÉITÉ DU HAUT ET DES CÔTÉS Figure 10.1 Matériaux de revêtement Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 53: Saillies Du Manteau De Foyer Et Du Mur

    127 (5) 10 (3/8) DESSUS DE LA HOTTE OU OUVERTURE DU FOYER Voir la dimension V sur le schéma des dimensions de l’appareil (figure 3.1). Figure 10.3 Minimum vertical et maximum horizontal  Dimensions des incombustibles Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 54 89 MM (3-1/2 PO) MIN. 305 MM (12 PO) MIN. Figure 10.6 Zone incombustible au-dessus de l’appareil à évacuation arrière Figure 10.7 Zone incombustible au-dessus de l’appareil à évacuation supérieure Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 55: Finition De La Façad E Décorative

    Matériaux de finition entre 25 et 102 mm (1 et 4 po) d’épaisseur. Consultez la section 3 pour les dimensions X et Y. Figure 10.9 Façade décorative à ajustement superposé (ARC, CHA, CHAF, HAL) Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 56: Configuration De L'appareil

    à feu, ou sous l’appareil dans la cavité de contrôle. Remarque : Le réfractaire arrière du SL-3X-IFT et SL-5X-IFT est de forme rectangulaire sans « pieds ». Voir la figure 11.3. Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 57 Il est acceptable de retirer l’ébarbage sur la gauche et la droite des composants de l’âtre. Figure 11.7 Panneau du réfractaire droit installé Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 58: Peindre Et Installer Le Teco-Sil

    • Laissez la peinture sécher/durcir durant au moins 15 minutes. • NE PAS peindre ou pulvériser de peinture sur la veilleuse. Figure 11.8 Peinture Teco-Sil Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 59: Instructions De Disposition Des Bûches

    SL-3X Figure 2.  Exemple d’orifices pour tiges de bûches BÛCHE ARRIÈRE BÛCHE ARRIÈRE DROITE GAUCHE SL-5X TIGES DE BÛCHE BÛCHE BÛCHE SUPÉRIEURE SUPÉRIEURE GAUCHE DROITE SL-7X BRAISES BÛCHE DU BRÛLEUR Figure 3.  Composition du jeu de bûches SL-9X Figure 1.  Emplacements de la tige de la bûche et des Glowing Ember Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 60 Le non-respect de ces instructions peut entraîner (3/4 po) entre l’extrémité de la bûche droite et le panneau des problèmes d’allumage et de suie. réfractaire droit (voir la figure 5). Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 61 été ajoutées à l’encoche de gauche à la bûche de gauche et l'extrémité inférieure de la bûche supérieure gauche pour mieux déterminer l’emplacement de la bûche. ENCOCHE - BÛCHE GAUCHE Figure 9.  Bûche supérieure droite installée - Jeu de bûches complet 2372-935F Figure 7.   Emplacement de l'encoche de la bûche gauche Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 62: Voyants Del

    VERROUS (SUPÉRIEURS ET INFÉRIEURS) PANNEAU DE VERRE FIXE Figure 11.9 Panneau de verre fixe Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 63: Références

    (6 po) 356 mm (14 po) 305 mm (12 po) DVP-WS (écran mural pare-feu) DVP-RDS PROTECTEUR DE L’ISOLATION DE LA TOITURE-TERRASSE Figure 12.1 Composants du conduit DVP Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 64: Schémas Des Composants Du Conduit D'évacuation (Suite)

    DVP-TRAP 5-3/8 po 9-3/8 po Chapeau de l’extrémité horizontale Trap2 137 mm 238 mm DVP-TRAP2 DVP-TRAP1 DVP-TRAPK2 DVP-TRAPK1 DVP-HPC1 DVP-HPC2 Figure 12.2 Composants du conduit DVP Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 65 (13-7/8 po) (9-1/2 po) 660 mm (26 po) 356 mm (14 po) DVP-HSM-B Écran thermique allongé DVP-FBHT Chapeau d’extrémité FireBrick Figure 12.3 Composants du conduit DVP Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 66 (5-1/2 po) (8-3/8 po) 3° 87° 381 mm (15 po) 267 mm (10-1/2 po) 276 mm (10-7/8 po) DVP-HRC-SS DVP-HRC-ZC-SS Figure 12.4 Composants du conduit DVP Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 67 (15 po) 233 mm (9-3/16 po) 346 mm 424 mm 424 mm (13-5/8 po) (16-11/16 po) (16-11/16 po) 318 mm SLP-LPC (12-1/2 po) Chapeau SLP à profil bas (Approuvé pour être uniquement utilisé  avec le PVI-SLP-B.) Figure 12.5 Composants PVI-SLP-B du conduit d’évacuation Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 68: Écran Thermique

    24 m (80 pi) de câblage PV PVI-WH80 30 m (100 pi) de câblage PV PVI-WH100 PVLP-HS PVLP-BEK Écran thermique Ensemble pour la brique Figure 12.6 Composants du conduit PVLP-SLP Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 69 (12 po) 38 mm 146 mm 305 mm 220 mm (1-1/2 po) (5-1/2 po) (12 po) (8-11/16 po) SLP-WS Pare-feu pour plafond SLP-FS Écran mural pare-feu Figure 12.7 Composants du conduit de la série SLP       Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 70 367 mm 270 mm (2-5/16 po) (12-5/8 po) (14-7/16 po) (10-5/8 po) DVP-RDS PROTECTEUR DE L’ISOLATION SLP-WT-BKGaine DE LA TOITURE-TERRASSE de conduit pour mur – noir Figure 12.8 Composants du conduit de la série SLP       Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 71: Chapeau De L'extrémité Snorkel

    (7-3/4 à 10-3/8 po) 343 mm 121 mm (13-1/2 po) (4-3/4 po) DVP-FBHT Chapeau SLK-SNKD de l’extrémité Chapeau de l'extrémité horizontale Snorkel (Adaptateur SL-2DVP requis) Figure 12.9 Composants du conduit de la série SLP       Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 72: Conduit D'évacuation Coaxialà Colinéaire

    381 mm (15 po) 305 mm (12 po) SLP-HHW2 Chapeau de l'extrémité horizontale pour vents forts Figure 12.10 Composants du conduit de la série SLP       LINK-DV30B 768-380A DV-46DVA-GCL Ensemble de  Tuyau flexible en acier inoxydable Connecteur d'appareil coaxial/colinéaire doublage flexible DVP-2SL Adaptateur Figure 12.11 Composants de conduit coaxial à colinéaire       Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
  • Page 73: Accessoires

    Veuillez contacter votre fournisseur Heat & Glo si vous avez des questions ou préoccupations. Pour obtenir l’emplacement du fournisseur Heat & Glo le plus près, veuillez visiter www.heatnglo.com. Imprimé aux États-Unis – Copyright 2017 Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d’installation • 2472-980CFR • 12/17...
