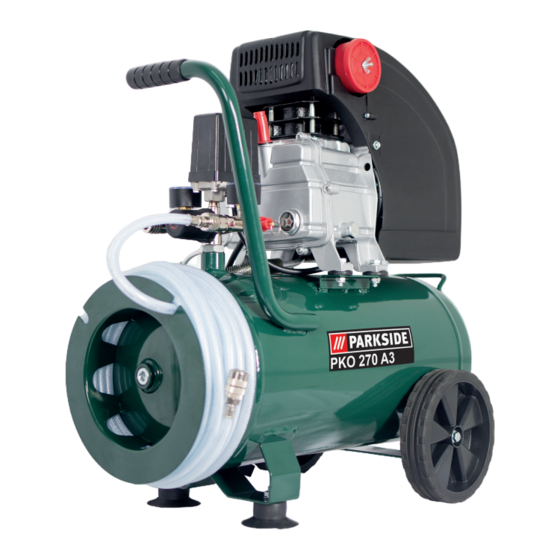

KOMPRESSOR PKO 270 A3

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

COMPRESSORE PKO 270 A3

Avvertenze sul funzionamento e la sicurezza

Traduzione delle istruzioni per l'uso originali

IAN 285200

COMPRESSEUR PKO 270 A3

Consignes d'utilisation et de sécurité

Traduction des instructions d'origine

Sommaire des Matières pour Parkside 285200

Page 1 KOMPRESSOR PKO 270 A3 KOMPRESSOR PKO 270 A3 COMPRESSEUR PKO 270 A3 Bedienungs- und Sicherheitshinweise Consignes d‘utilisation et de sécurité Originalbetriebsanleitung Traduction des instructions d’origine COMPRESSORE PKO 270 A3 Avvertenze sul funzionamento e la sicurezza Traduzione delle istruzioni per l‘uso originali IAN 285200...
Page 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil. Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell’apparecchio.
Page 3 4 3 3...
Page 5 Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les! Prima della messa in esercizio leggete e osservate le istruzioni per l‘uso e le avvertenze di sicurezza! Tragen Sie einen Gehörschutz.
Page 6 Blau, blue, bleu Grün/Gelb, green/yellow, verdure/jaune Motorbetriebskondensator, Druckschalter running capacitor, Pressure Switch condensateur de fonctionnement Manocontact Thermoschutzschalter, thermal protector, protection thermique Masse, ground, masse Hauptwicklung, Hilfswicklung, main winding, auxiliary winding, enroulement principal enroulement auxiliaire...
Page 7 Inhaltsverzeichnis: Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Vor Inbetriebnahme Aufbau und Bedienung Elektrischer Anschluss 10. Reinigung, Wartung und Lagerung 11. Entsorgung und Wiederverwertung 12. Transport 13. Störungsabhilfe 14. Garantieurkunde 15. Konformitätserklärung DE/AT/CH...
Page 8 1. Einleitung 2. Gerätebeschreibung (Abb. 1-13) HERSTELLER: Transportgriff scheppach Druckschalter Fabrikation von Holzbearbeitungsmaschinen GmbH Schnellkupplung (geregelte Druckluft) Günzburger Straße 69 Manometer (eingestellter Druck kann abgelesen D-89335 Ichenhausen werden) Druckregler VEREHRTER KUNDE, Manometer (Kesseldruck kann abgelesen werden) Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten Schnellkupplung (ungeregelte Druckluft) mit Ihrem neuen Gerät.
Page 9 4. Bestimmungsgemäße Verwendung Halten Sie Kinder fern! – Lassen Sie andere Personen nicht das Werkzeug Der Kompressor dient zum Erzeugen von Druckluft für und das Kabel berühren, halten Sie sie von Ihrem druckluftbetriebene Werkzeuge, welche mit einer Luft- Arbeitsbereich fern. menge bis ca.
Page 10 ZUSÄTZLICHE SICHERHEITSHINWEISE – Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen rich- Sicherheitshinweise zum Arbeiten mit Druckluft und tig montiert sein und alle Bedingungen erfüllen, Ausblaspistolen um den einwandfreien Betrieb des Elektrowerk- •...
Page 11 Betrieb von Druckbehältern Die Geräuschemissionswerte wurden entsprechend • Wer einen Druckbehälter betreibt, hat diesen in einem EN ISO 3744:1995 ermittelt. ordnungsgemäßen Zustand zu erhalten, ordnungs- gemäß zu betreiben, zu überwachen, notwendige Tragen Sie einen Gehörschutz. Instandhaltungs- und Instandsetzungsarbeiten unver- Die Einwirkung von Lärm kann Gehörverlust bewirken. züglich vorzunehmen und die den Umständen nach er- 7.
Page 12 8.5 Netzanschluss • Knickstellen durch unsachgemäße Befestigung oder • Der Kompressor ist mit einer Netzleitung mit Schutzkon- Führung der Anschlussleitung. taktstecker ausgerüstet. Dieser kann an jeder Schutz- Schnittstellen durch Überfahren der Anschlussleitung. • kontaktsteckdose 220 - 240 V~ 50 Hz, welche mit 16 Isolationsschäden durch Herausreißen aus der Wand- •...
Page 13 10.2 Wartung des Druckbehälters (Bild 1) Überschreiten Sie nicht die maximale Füllmenge. Eine Über- Achtung! Für dauerhafte Haltbarkeit des Druckbehälters füllung kann einen Geräteschaden zur Folge haben. Setzen (8) ist nach jedem Betrieb das Kondenswasser durch Öffnen Sie den Ölverschlussstopfen (16) wieder in die Öleinfüllöff- der Ablassschraube (10) abzulassen.
Page 14 12. Transport Verwenden Sie zum Transport den Handgriff und fahren Sie damit den Kompressor. Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische Daten). Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute Ladungssicherung. 13. Störungsabhilfe Störung Mögliche Ursache Abhilfe •...
Page 15 14. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, be- dauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung.
Page 16 Table des matières: Page: Introduction Description de l'appareil Limite de fourniture Utilisation conforme à l’affectation Consignes de sécurité Caractéristiques techniques Avant la mise en service Structure et commande Raccordement électrique Nettoyage, maintenance et stockage Mise au rebut et recyclage Transport Dépannage Acte de garantie Déclaration de conformité...
Page 17 1. Introduction 2. Description de l’appareil (Fig. 1-13) FABRICANT : Poignée de transport scheppach Manocontact Fabrikation von Holzbearbeitungsmaschine GmbH Raccord rapide (air comprimé réglé) Günzburger Straße 69 Manomètre (la pression réglée est lisible) D-89335 Ichenhausen Manostat régulateur Manomètre (pression du réservoir lisible) CHERS CLIENTS, Raccord rapide (air comprimé...
Page 18 4. Utilisation conforme à l’affectation Conserver les outils électriques non utilisés en sécu- rité Le compresseur sert à produire de l’air comprimé pour les Les outils électriques non utilisés doivent être – outils fonctionnant à l’air comprimé qui peuvent être exploi- conservés dans un lieu sec, en hauteur ou fermé, tés avec un débit d’air d’env.
Page 19 – Sauf indication contraire dans la notice d‘uti- • L’air aspiré par le compresseur doit être maintenu lisation, les dispositifs de protection et pièces exempt d’impuretés, elles pourraient entraîner des endommagés doivent être réparés ou remplacés explosions ou des incendies dans la pompe du com- conformément aux dispositions par un atelier presseur.
Page 20 7. Avant la mise en service • Il ne faut pas exploiter un récipient à pression, lorsqu’il présente des vices qui menacent les employés ou des tiers. Assurez-vous, avant de connecter la machine, que les Contrôlez le réservoir de pression avant chaque service données se trouvant sur la plaque de signalisation corres- •...
Page 21 • Les longs câbles d’alimentation tout comme les ral- • Des fissures dues au vieillissement de l‘isolation. longes, tambours de câble etc. entraînent des chutes de Des lignes de raccordement électriques endommagées de tension et peuvent empêcher le démarrage du moteur. la sorte ne doivent pas être utilisées et, en raison de leur Lorsque la température descend en dessous de +5°...
Page 22 10.2 Maintenance du récipient sous pression (Fig. 1) Eliminez l’huile usée en l’apportant dans un point de m Attention ! Pour une durée de conservation durable du collecte des huiles usées correspondant. récipient sous pression (8), il faut vider l‘eau de conden- sation en ouvrant le bouchon fileté...
Page 23 L’emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales. Renseignez-vous auprès de votre mairie ou de l’administration municipale concernant les possibilités de mise au rebut des appareils usés. 12. Transport Utilisez la poignée pour transporter le compresseur. Respectez le poids lors du soulèvement du compresseur (voir Caractéristiques techniques).
Page 24 14. Acte de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché...
Page 25 Article L211-16 du Code de la consommation Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à...
Page 26 Indice: Pagina: Introduzione Descrizione dell’apparecchio Prodotto ed accessori in dotazione Utilizzo proprio Avvertenze sulla sicurezza Caratteristiche tecniche Prima della messa in funzione Montaggio ed azionamento Ciamento elettrico 10. Pulizia, manutenzione e conservazione Smaltimento e riciclaggio Trasporto Risoluzione dei guasti 14. Certificato di Garanzia Dichiarazione di conformità...
Page 27 1. Introduzione 2. Descrizione dell’apparecchio (Fig. 1-13) FABBRICANTE: Impugnatura di trasporto scheppach Pressostato Fabrikation von Holzbearbeitungsmaschinen GmbH Accoppiamento rapido (aria compressa regolata) Günzburger Straße 69 Manometro (indica la pressione impostata) D-89335 Ichenhausen Regolatore di pressione Manometro (indica la pressione del serbatoio) EGREGIO CLIENTE,, Accoppiamento rapido (aria compressa non regolata) Le auguriamo un piacevole utilizzo del Suo nuovo appa-...
Page 28 4. Utilizzo proprio Conservare gli utensili elettrici non utilizzati in modo sicuro Il compressore serve per produrre aria compressa per uten- Utensili elettrici inutilizzati devono essere deposi- – sili da azionare con una quantità di aria compressa fino a tati in un luogo asciutto, alto o comunque chiuso, ca.
Page 29 – Dispositivi di protezione e componenti danneg- • Nell’allentare l’attacco del tubo tenete fermo con la giati devono essere riparati o sostituiti da un‘offici- mano il componente di attacco. In questo modo evitate na specializzata riconosciuta in modo conforme, il verificarsi di lesioni dovute a movimenti bruschi del salvo diversamente indicato nelle istruzioni per tubo.
Page 30 Rischio residuo • Accertatevi che l’aria aspirata sia asciutta e priva di polvere. Rispettare la manutenzione prescritti e la sicurezza del ma- Non installate il compressore in un ambiente umido o • nuale utente. Stare sempre attenti al lavoro e mantenere bagnato.
Page 31 8.7 Impostazione della pressione (Fig. 1,3) La stampa della denominazione del modello sul cavo di • Con il regolatore della pressione (5) si imposta la pres- alimentazione è obbligatoria. sione sul manometro (4). La pressione impostata può essere rilevata sull’accop- Motore a corrente alternata •...
Page 32 m Attenzione! 10.7 Conservazione L’acqua di condensa del recipiente a pressione contiene m Attenzione! tracce di olio. Smaltite l’acqua di condensa in modo ri- Staccate la spina dalla presa di corrente, sfiatate l’ap- spettoso dell’ambiente in un apposito centro di raccolta. parecchio e tutti gli utensili ad aria compressa ad esso collegati.
Page 33 13. Risoluzione dei guasti Guasto Possibile causa Rimedio • Manca la tensione di rete. • Controllare cavo, spina di rete, fusibile e presa di Il compressore non funziona. corrente. • Tensione di rete troppo bassa. • Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione sufficiente del conduttore.
Page 34 IT/CH...
Page 35 14. CERTIFICATO DI GARANZIA Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato.
Page 36 IT/CH...
Page 37 EU- direktiv og standarder for følgende artikkel izjavlja sledeco skladnost z EU-direktivo in nor- mami za artikel декларира съответното съответствие съгласно Дирек-тива на ЕС и норми за артикул Kompressor PKO 270 A3 (Parkside) 89/686/EC_96/58/EC 2014/29/EU 2006/42/EC 2014/35/EU Annex IV...
Page 39 Len pre štáty EÚ Nur für EU-Länder Elektrické náradie nevyhadzujte do komunálneho odpadu! Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Podía európskej smernice 2012/19/EU o nakladani s použitými Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení Altgeräte und Umsetzung in nationales Recht müssen verbrauchte právnych predpisov jednotlivých krajín sa použité...
Page 40 SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH Günzburger Str. 69 D-89335 Ichenhausen Stand der Informationen · Version des informations · Versione delle informazioni Update: 03 / 2017 · Ident.-No.: 285200_ 3906126974 / 3906126981 IAN 285200...
