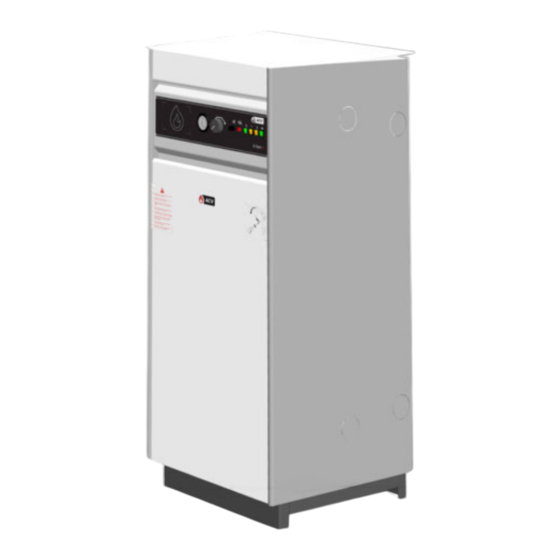

- Page 1 E-Tech S 160 - 240 - 380 INSTALLATIE, GEBRUIK & ONDERHOUD Handleiding voor de gebruiker en de installateur A1007842_664Y8000 • A_0124...
- Page 2 Inhoud van de levering ............. 10 Verplaatsen van de ketel ..........10 De verpakking verwijderen ..........10 Voorbereiding van de ketel voor installatie : E-tech S 160 - 240 .............. 10 Demontage en terugplaatsing van de panelen ..11 Veiligheidsvoorschriften voor de hydraulische aansluiting ................11 Aansluiting SWW ..............12...
- Page 3 De niet-naleving van de instructies in deze website www.acv.com. handleiding kan leiden tot ernstige letsels of milieuverontreiniging. • ACV onderwerpt zijn toestellen tijdens de productie, de controle en het transport aan • De fabrikant wijst iedere verantwoordelijkheid af strenge kwaliteitsvoorschriften. Toch kan het voor schade die het gevolg is van fouten bij het gebeuren dat er zich storingen voordoen.
- Page 4 Het serie nummer (N°) en artikel code (CODE) Algemene opmerking zijn vermeld op een type plaat eigen aan het product, deze informatie dient aan ACV Veiligheidsklep aangesloten op de medegedeeld te worden in geval van een riolering beschadiging aan het toestel welke onder de garantie voorwaarden valt.
- Page 5 230 Volt. ON/OFF-schakelaar - Met deze schakelaar • De modellen E-Tech S 160 / 240 / 380 werken kan de ketel worden gestart en stilgelegd. op een 3 fase voedingsspanning van 400 V. 6 & 7 Vermogensselectieschakelaars - Het bedie-...
- Page 6 ELEKTRISCHE KENMERKEN Het maximale vermogen kan worden ingesteld met de vermogensschakelaars op het bedieningspaneel Modellen Niveau 1 Niveau 2 E-Tech S 160 eenfasig en driefasig 9,6 (66%) 4,8 (33%) E-Tech S 240 driefasig 14,4 (50%) 14,4 (50%) E-Tech S 380 driefasig...
- Page 7 TECHNISCHE KENMERKEN WATERZIJDIGE KENMERKEN E-TECH S Hoofd kenmerken Inhoud buitentank (primair circuit) Inhoud binnentank (SWW) Inhoud totaal Volume expansievat 2 X 8 Aansluitingen cv (binnendraad) Ø 1” [F] 1” [F] 1” [F] Aansluitingen tapwater (buitendraad) Ø 3/4” [M] 3/4” [M] 1”1/2 [M] Extra aansluiting (binnendraad) Ø...
- Page 8 fi caties van de fabrikant, ACV pleit ook voor het gebruik van additieven die de De aanwezigheid van carbonaten en kooldioxide in zuurstof in het water opgelost houden, zoals Fernox...
- Page 9 INSTALLATIE INSTALLATIE VEILIGHEIDSVOORSCHRIFTEN VOOR DE INSTALLATIE Belangrijke voorschriften met betrekking tot Algemene opmerking de elektrische installatie • De (elektrische, rookgaskanaal, hydraulische) • Alleen een erkend installateur mag de aansluiting aansluitingen dienen in overeenstemming met de van het toestel uitvoeren. geldende normen en voorschriften uitgevoerd te •...
- Page 10 Het toestel is voorzien van een expansievat met een • volume van: 12 liter in de E-Tech S 160 en 240 • 2 x 8 liter in de E-Tech S 380 • Indien het volume van het expansievat onvoldoen- •...
- Page 11 INSTALLATIE DEMONTAGE EN TERUGPLAATSING VAN VEILIGHEIDSVOORSCHRIFTEN VOOR DE PANELEN DE HYDRAULISCHE AANSLUITING Belangrijke instructies voor de veiligheid • Het warme water kan temperaturen boven de 60°C bereiken. Dit kan leiden tot risico op brandwonden! Bijgevolg is het aangeraden om een thermosstatisch mengventiel na het toestel te installeren.
- Page 12 INSTALLATIE AANSLUITING SWW Typische installatie Beschrijving 1. Afsluitkraan 2. Drukregelaar 3. Terugslagklep 4. Drinkwaterkring expansievat ON PEAK 5. Veiligheidsklep E-Tech Booster 1h 1 2 3 6. Aftapkraan 7. Aarding 8. Tapkraan 9. Thermostatisch mengventiel Koud water Warm water AANSLUITING VERWARMING Zorg ervoor dat u isolatiekleppen op het verwarmingscircuit van de installatie installeert, zodat u de ketel kunt aftappen zonder het hele systeem leeg te laten lopen.
- Page 13 Voor bescherming tegen oververhitting Aansluiten elektrische voeding bevelen we aan een positieve externe vermogensschakelaar te plaatsen die wordt E-Tech S 160 Driefasig : Het toestel wordt aangesloten op • een 3 fase voeding (3 x 400V) + Nul. gestuurd door de veiligheidsthermostaat van de ketel.
- Page 14 INSTALLATIE : E-TECH S 380 : E-TECH S 240 ELEKTRISCHE AANSLUITING ELEKTRISCHE AANSLUITING Aansluiten accessoires Aansluiten accessoires Accessoires worden op de klemmenstrook TB2 aangesloten Accessoires worden op de klemmenstrook TB2 aangesloten volgens de onderstaande figuur. volgens de onderstaande figuur. E-Tech S 240 E-Tech S 380 10 11 12 13 1-2 : Fase (230 V ~ 50 Hz)
- Page 15 OPSTARTEN OPSTARTEN VEILIGHEIDSVOORSCHRIFTEN VOOR HET BENODIGD GEREEDSCHAP VOOR DE OPSTARTEN INBEDRIJFSTELLING Belangrijke instructies voor de veiligheid • Alleen een erkende installateur heeft toegang tot de inwendige onderdelen van het bedieningsbord. • Stel de water temperatuur in, in overeenstemming met het gebruik en de geldende codes. •...
- Page 16 OPSTARTEN VULLEN VAN DE VERWAMINGSKRING Koud water Warm water Procedure om de verwarmingskring te vullen 1. Open het voorpaneel van de ketel (zie de procedure in de handleiding van de ketel). 2. Open de afsluitkranen (1). 3. Controleer de dichting van de aftapkraan (3). 4.
- Page 17 ONDERHOUD ONDERHOUD VEILIGHEIDSVOORSCHRIFTEN VOOR Belangrijke instructie voor een correcte werking van het toestel HET ONDERHOUD • De ketel dienen jaarlijks of elke 1500 uren te Belangrijke voorschriften met betrekking tot worden onderhouden. Bij intensief gebruik de elektrische installatie van de ketel is regelmatiger onderhoud nodig.
- Page 18 ONDERHOUD AFTAPPEN VAN HET TOESTEL Belangrijke instructies voor de veiligheid • Eerst de verwarmingskring (primaire) ledigen of de druk tot 0 bar brengen vooraleer het sanitaire reservoir ledigen. • Het water dat uit de leegloopkraan stroomt, is erg heet en kan ernstige brandwonden veroorzaken. Houd iedereen dus uit de buurt van de warmwaterstroom.
- Page 19 ONDERHOUD Vooraleer werkzaamheden aan het systeem uit te voeren, moet u controleren of de ketel afgekoeld is en of deze geïsoleerd is van de elektrische voeding. ONDERHOUD VAN DE KETEL HERINSCHAKELING VAN DE VEILIGHEIDSTHERMOSTAAT Voorwaarden Voorwaarden Ketel afgeschakeld met de schakelaar AAN/UIT •...
- Page 20 Groupe Atlantic Manufacturing Belgium Rue Henry Becquerel, 1 7180 Seneffe Belgium...
- Page 21 E-Tech S 160 - 240 - 380 A1007842_664Y8000 • A_0124...
- Page 22 CLEARANCE CONTENTS The boiler room must be large enough to allow proper access to the boiler. The following minimum distances around the boiler are required : ..............3 At the front 500 mm Above 300 mm On the heating circuit connections side 150 mm ..............4 This boilers can be connected to the heating circuit in...
- Page 24 E-TECH S 160 Control - Commande - Besturing - Mando - Comando - Kontrol...
- Page 26 E-TECH S 160 Power - Puissance - Vermogen - Potencia - Potenza - Leistung...
- Page 27 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18 17 18...
- Page 28 E-TECH S 240 Control - Commande - Besturing - Mando - Comando - Kontrol...
- Page 30 E-TECH S 240 Power - Puissance - Vermogen - Potencia - Potenza - Leistung...
- Page 31 17 18 19 20 19 20 17 18 19 20 17 18 19 20 17 18 17 18 19 20 17 18 19 20 17 18 19 20 17 18 19 20 17 18 19 20 17 18 19 20...
- Page 32 E-TECH S 380 Control - Commande - Besturing - Mando - Comando - Kontrol...
- Page 34 E-TECH S 380 Power - Puissance - Vermogen - Potencia - Potenza - Leistung...
- Page 36 E-TECH S 160 - 240...
- Page 37 Auxiliary connection DHW or for an op- Raccordement pour une boucle sanitaire Extra aansluiting voor veiligheidsventiel tional T&P valve. ou pour une soupape de sécurité addi- 2. Elektrische aansluitingen tionnelle en option 2. Electrical support 3. Bedieningspaneel 2. Support électrique 3.
- Page 38 E-Tech S 380...
- Page 39 Safety valve (0.3 MPa [3 bar]) Soupape de sécurité (0.3 MPa [3 bar]) Veiligheidsventiel (0.3 MPa [3 bar]) 2. Auxiliary connection DHW or for an op- 2. Raccordement pour une boucle sanitaire 2. Extra aansluiting voor veiligheidsventiel tional T&P valve. ou pour une soupape de sécurité...
- Page 40 7180 Seneffe Belgium This declaration of conformity is issued under the sole responsibility of the manufacturer. Model: E-Tech S 160 Mono E-Tech S 160 Tri E-Tech S 240 Tri E-Tech S 380 Tri We declare hereby that the appliances specified above are conform to the following...
- Page 41 E-TECH P 115 E-TECH P 144 E-TECH P 201 E-TECH P 259 E-TECH S 160 MONO V15 E-TECH S 160 TRI V15 E-TECH S 240 TRI V15 We declare hereby that the appliances specified above is conform to the following directive: Arrêté...
