ACV Smart Line SL 100 Notice D'installation, D'utilisation Et D'entretien
Masquer les pouces
Voir aussi pour Smart Line SL 100:
Manuels Connexes pour ACV Smart Line SL 100
Sommaire des Matières pour ACV Smart Line SL 100

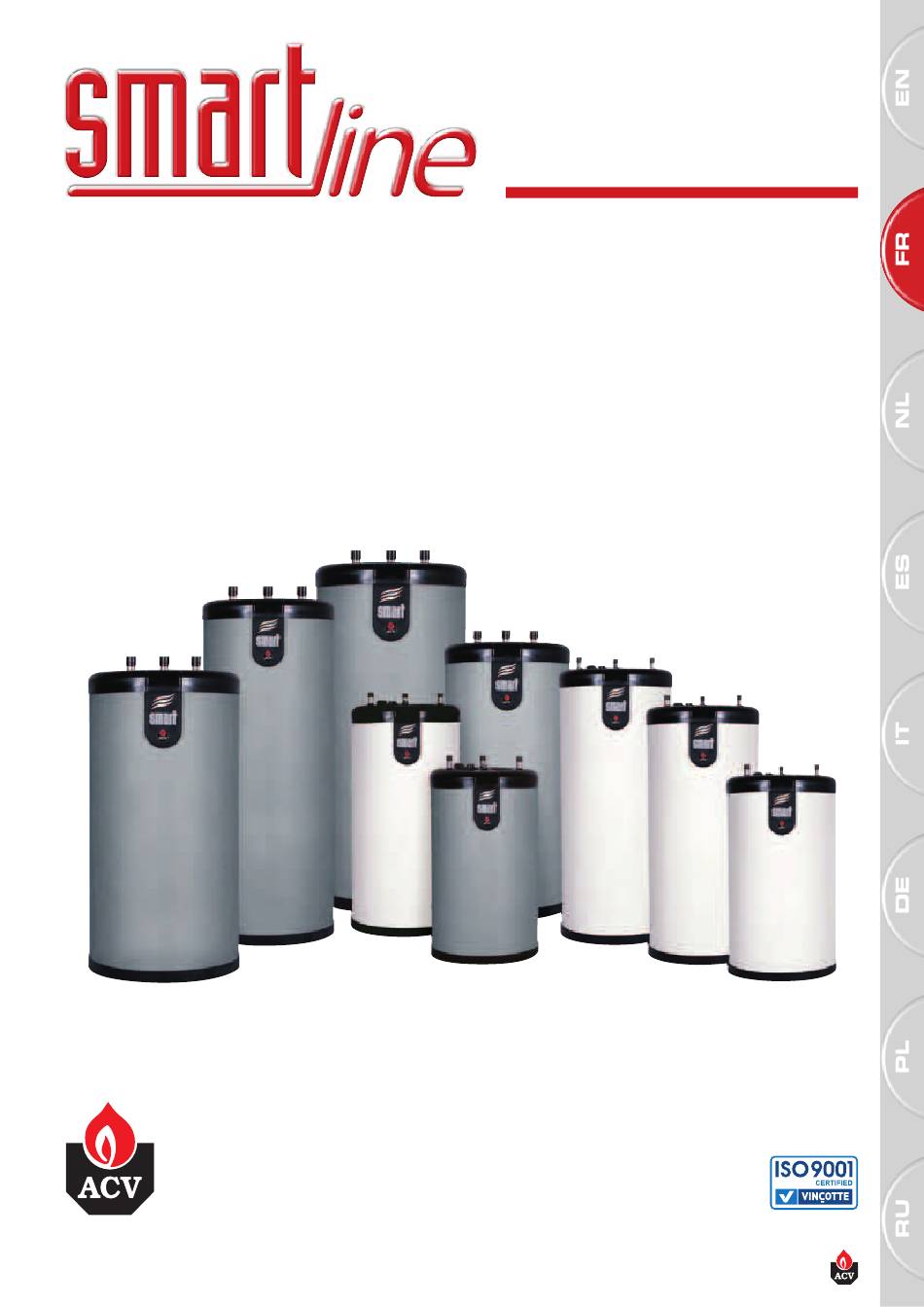

- Page 1 SLE W & 100 / 130 / 160 / 210 / 240 Notice d'installation, d'utilisation et d'entretien excellence in hot water FR • 1 661Y0600 • F...
-
Page 2: Table Des Matières
Remplissage du ballon Vérification avant mise en service Réglage du thermostat entretien Contrôle périodique utilisateur Entretien annuel Vidange Remplacement de la résistance électrique du SLE W Ballon préparateur d'eau chaude en panne Pièces détAchées www.acv.com FR • 2 661Y0600 • F... -
Page 3: Avertissements
• Afin de garantir un fonctionnement correct de l'appareil, il est important de le faire réviser et entretenir chaque année par un installateur ou une entreprise de maintenance agréée. • En cas d'anomalie, veuillez contacter votre installateur. • Les pièces défectueuses ne peuvent être remplacées que par des pièces d'usine originales. Vous trouverez une liste des pièces détachées avec leur numéro et référence ACV à la fin de ce document. FR • 3 661Y0600 • F... -
Page 4: Introduction
INTRoDUcTIoN descriPtion du cAhier des chArges PrinciPe de fonctionnement Système “Tank-in-Tank” Cycle de fonctionnement Le “Tank-in-Tank” est un échangeur de chaleur avec accumulateur Le thermostat s'enclenche et assure la mise en route de la pompe intégré, constitué de deux réservoirs concentriques: le réservoir de charge du fluide chauffant. -
Page 5: Caractéristiques Techniques
cARAcTéRISTIqUES TEchNIqUES conditions extrêmes d'utilisAtion Température d'utilisation Pression de service maximum [ballon rempli d'eau] - Circuit primaire: 3 bar - Température maximum: 90°C - Circuit sanitaire: 10 bar Qualité de l'eau Pression d'épreuve [ballon rempli d'eau] • Chlorures: < 150 mg/L [Inox 304] - Circuit primaire: 4,5 bar <... -
Page 6: Pre-Installation
PRE-INSTALLATIoN SLE W SLE W SLE W SLE W SLE W dimensions 1025 1225 1497 1744 1025 1225 1497 1744 1261 1508 1261 1508 1244 1244 Poids à vide [kg] SLE W PlAcement Position murale Ce ballon ne doit pas être installé aux endroits susceptibles verticale: d'être exposés aux intempéries extérieures. -
Page 7: Installation
INSTALLATIoN rAccordement chAuffAge DimenSionS DeS tuBeS 1. Vanne de remplissage du circuit primaire 2. Soupape de sécurité tarée à 3 bar modèles Ø des tubes (femelle) 3. Vase d'expansion 100 / 130 / 160 1” 4. Robinet de vidange 5. Vanne d'isolement du circuit chauffage 210 / 240 1”1/4 6. -
Page 8: Raccordement Sanitaire
INSTALLATIoN rAccordement sAnitAire DimenSionS DeS rACCorDS Montage connexions connexion retour modèles mural eau chaude / eau froide de boucle SL / SLe W 100 L Ø 3/4” [m] Ø 3/4” [F] SL / SLe W 130 L Ø 3/4” [m] Ø... -
Page 9: Remplissage Du Ballon
5. Quand l'air est éliminé, le purgeur doit être fermé. stockage que dans le réseau de distribution d’eau chaude. L’eau chaude peut brûler! ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude au maximum de 60°C . • L’eau chauffée pour le lavage de vêtements, la vaisselle et autres usages peut causer de graves brûlures. -
Page 10: Contrôle Périodique Utilisateur
ENTRETIEN contrÔle Périodique PAr l'utilisAteur Circuit primaire (chauffage) • Vérifier la pression du manomètre de la chaudière: celle-ci Pour vidanger le circuit primaire: doit être située entre 0,5 et 1,5 bar. • Effectuer mensuellement une inspection visuelle des vannes, 1. Couper l’alimentation électrique du ballon. des raccords et accessoires afin de détecter d’éventuelles 2. -
Page 11: Remplacement De La Résistance Électrique Du Sle W
ENTRETIEN remPlAcement de lA résistAnce ATTENTIoN! Lors de la vidange du circuit primaire, électrique du sle W la température de l'eau peux être très chaude et • Couper l'alimentation électrique. provoquer des brûlures. • Attention à la température du ballon. • Vidanger le circuit primaire du ballon. Démontage de la résistance électrique Max = 5,5 Nm Min = 4,8 Nm FR • 11 661Y0600 • F... -
Page 12: Ballon Préparateur D'eau Chaude En Panne
