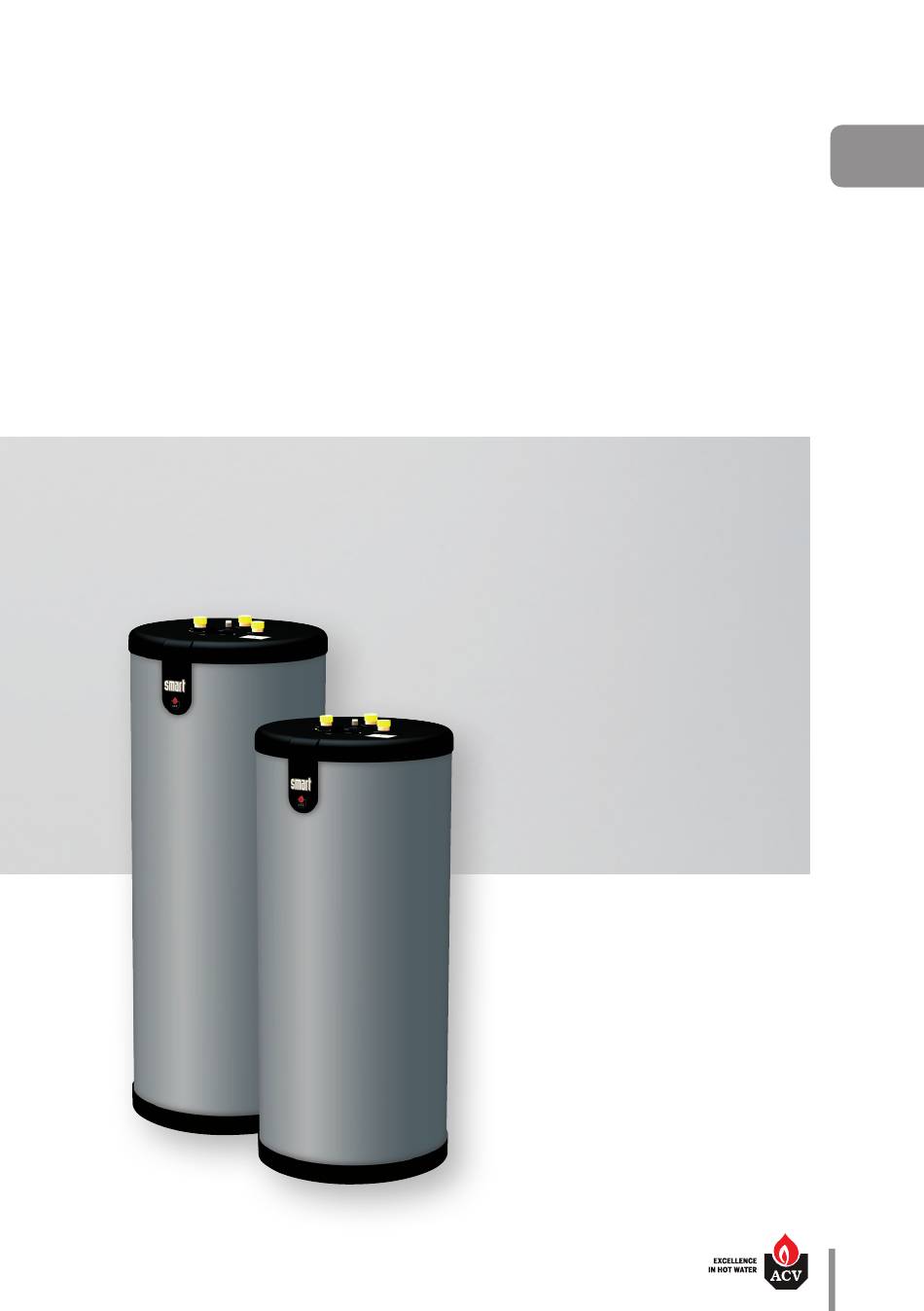

- Page 1 NOTICE D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN pour l'utilisateur et l'installateur SMART Line 320 - 420 - 420 Duplex - 600 A1004777 - 661Y3100 • B...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES RECOMMANDATIONS GÉNÉRALES ............4 INFORMATIONS PRODUIT ...............5 Label énergétique ..............................5 Plaque signalétique .............................. 6 DESCRIPTION DE L'APPAREIL ..............7 Modeles - SL 320 - 420 - 420 Duplex - 600 ......................7 CARACTÉRISTIQUES TECHNIQUES ............8 Dimensions et caractéristiques principales .................. - Page 3 TABLE DES MATIÈRES MAINTENANCE ..................21 Contrôle périodique par l'utilisateur ....................21 Maintenance annuelle ............................21 Vidange ..................................22 Remise en service après maintenance ....................22 Smart Line: A1004777 - 661Y3100 • B...
-
Page 4: Recommandations Générales
• Le numéro d'article (P/N) et le numéro de série (S/N) du ballon sont repris sur sa plaque signalétique et doivent être transmis à ACV dans le cas d'un appel en garantie. A défaut, l'appel en garantie sera réputé nul. -
Page 5: Informations Produit
INFORMATIONS PRODUIT LABEL ÉNERGÉTIQUE Smart Line: A1004777 - 661Y3100 • B... -
Page 6: Plaque Signalétique
INFORMATIONS PRODUIT PLAQUE SIGNALÉTIQUE Smart Line: A1004777 - 661Y3100 • B... -
Page 7: Modeles - Sl 320 - 420 - 420 Duplex - 600

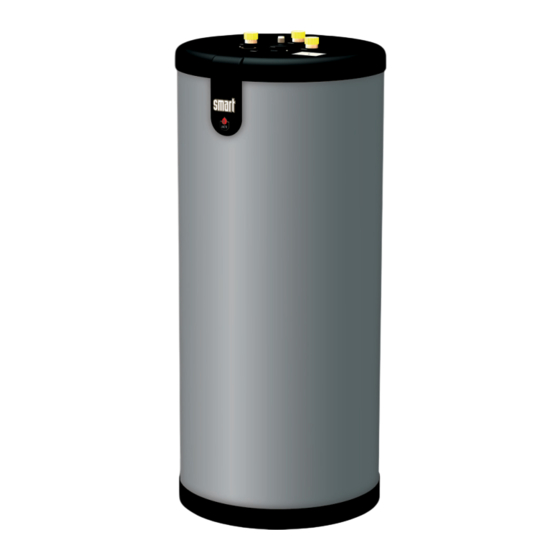

DESCRIPTION DE L'APPAREIL MODÈLES - SL 320 - 420 - 420 Duplex - 600 Ballons préparateurs d'eau chaude sanitaire, pour installation au sol en position verticale. Connexion auxiliaire sanitaire 8. Purgeur d'air manuel 2. Entrée eau froide sanitaire Départ eau chaude sanitaire Isolation de 50 mm en mousse rigide de 10. -
Page 8: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES DIMENSIONS ET CARACTÉRISTIQUES PRINCIPALES Dimensions 420 D 1 602 2 024 2 024 1 901 1 280 1 705 1 705 1 583 Poids à vide PLACEMENT Le préparateur d'eau chaude doit être installé dans un local sec et protégé des intempéries extérieures. - Page 9 CARACTÉRISTIQUES TECHNIQUES Caractéristiques principales 420 D Contenance totale Contenance du circuit primaire Contenance du circuit sanitaire Raccordement chauffage [F] " 1 1/2 1 1/2 1 1/2 Raccordement sanitaire [M] " 1 1/2 1 1/2 1 1/2 1 1/2 Boucle de recirculation ECS [M] "...
-
Page 10: Caractéristiques Électriques
CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES ÉLECTRIQUES Caractéristiques principales 420 D Tension nominale Fréquence nominale Intensité nominale (fusible) Schéma électrique Thermostat de réglage [60/80°C] Pompe de charge (option) Thermostat de sécurité à réarmement manuel [89°C max.] SL 320 - 420 Y/Gr Y/Gr Y/Gr Y/Gr Bleu Noir... -
Page 11: Performances
CARACTÉRISTIQUES TECHNIQUES PERFORMANCES Performances en eau chaude sanitaire* 420 D Débit de pointe à 40 °C L/10' 1 195 1 195 1 345 Débit de pointe à 45 °C L/10' 1 012 1 012 1 153 Débit de pointe à 60 °C L/10' Débit de pointe première heure à... -
Page 12: Consignes De Sécurité Pour L'installation
INSTALLATION CONSIGNES DE SÉCURITÉ POUR L'INSTALLATION Remarques à caractère général • Les raccordements (électriques, hydrauliques) doivent être effectués en conformité avec les normes et réglementations en vigueur. • Si une grande distance sépare le ballon du point d'utilisation, l'installation d'un circuit fermé... - Page 13 Dans le cas de puisages répétitifs d’eau chaude en petite quantité, un effet de “stratification” peut se développer dans le ballon. La couche supérieure d’eau chaude peut alors atteindre des températures très élevées. ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à...
-
Page 14: Contenu De La Livraison
INSTALLATION CONTENU DE LA LIVRAISON Les appareils sont livrés, testés et emballés séparément. Colis • Un ballon préparateur d'eau chaude SL. • Une notice d'installation, d'utilisation et d'entretien multilingue. • Une étiquette de label énergétique OUTILS NÉCESSAIRES POUR L'INSTALLATION Smart Line: A1004777 - 661Y3100 • B... -
Page 15: Raccordement
• L’eau chaude peut brûler! ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à 60°C maximum. Recommandations essentielles au bon fonctionnement de l'appareil •... - Page 16 INSTALLATION RACCORDEMENT AU CIRCUIT PRIMAIRE (Installation sol typique) Légende Vanne de remplissage circuit primaire 2. Pompe de charge 3. Clapet anti-retour 4. Vanne d'isolement circuit primaire Vase d'expansion 6. Manomètre Soupape de sécurité 8. Robinet de vidange Vanne d'isolement Eau froide Eau chaude Smart Line: A1004777 - 661Y3100 •...
-
Page 17: Raccordement En Batterie (Typique - 3 Ballons)
INSTALLATION RACCORDEMENT EN BATTERIE (Typique - 3 ballons) Montage recommandé pour tout système de récupération de chaleur et pour les applications de chauffage urbain. Un raccordement de ce type diminue les performances en eau chaude sanitaire de l'ensemble. Il faut donc prévoir un surdimensionnement de l'installation. Le raccordement en batterie demande l'utilisation d'un kit de raccordement. -
Page 18: Mise En Service
MISE EN SERVICE CONSIGNES DE SÉCURITÉ POUR LE REMPLISSAGE Recommandations essentielles à la sécurité • Toujours remplir et mettre sous pression le réservoir sanitaire avant de pressuriser le circuit primaire. • Ne pas utiliser d'antigel automobile dans le circuit primaire sous peine d’occasionner de graves blessures, d’entraîner la mort ou d’endommager les locaux. -
Page 19: Remplissage
MISE EN SERVICE REMPLISSAGE Recommandation essentielle au bon fonctionnement de l'appareil • D'abord mettre le réservoir sanitaire sous pression avant de pressuriser le circuit chauffage (primaire). REMPLISSAGE DU RÉSERVOIR SANITAIRE DU BALLON (Figure 1) Remarque à caractère général • Raccorder la décharge de la soupape de sécurité à l’égout. Pour le remplissage, ouvrir un robinet d'eau chaude (2) situé... -
Page 20: Vérifications Avant Mise En Service
MISE EN SERVICE REMPLISSAGE DU RÉSERVOIR PRIMAIRE DU BALLON (Figure 2) Remarque à caractère général • En cas d'intégration dans une installation de chauffage, suivre les instructions fournies avec la chaudière pour le remplissage. Vérifier que le robinet de vidange (3) de l’installation primaire est bien fermé. Ouvrir les vannes d'isolement (1) et (2) du circuit primaire relié... -
Page 21: Maintenance
MAINTENANCE CONTRÔLE PÉRIODIQUE PAR L'UTILISATEUR • Vérifier régulièrement la pression du manomètre du circuit primaire : celle-ci doit être située entre 0,5 et 1,5 bar. • Effectuer régulièrement une inspection visuelle des vannes, des raccords et accessoires afin de détecter d’éventuelles fuites ou dysfonctionnements. •... -
Page 22: Vidange
MAINTENANCE VIDANGE Recommandations essentielles à la sécurité • L’eau s’écoulant du robinet de vidange est très chaude et peut causer de très graves brûlures. Éviter la présence de personnes à proximité des écoulements d’eau chaude. Recommandations essentielles à la sécurité électrique •... - Page 23 MAINTENANCE Figure 3 Eau froide Eau chaude Figure 4 Smart Line: A1004777 - 661Y3100 • B...
- Page 24 Smart Line: A1004777 - 661Y3100 • B...
