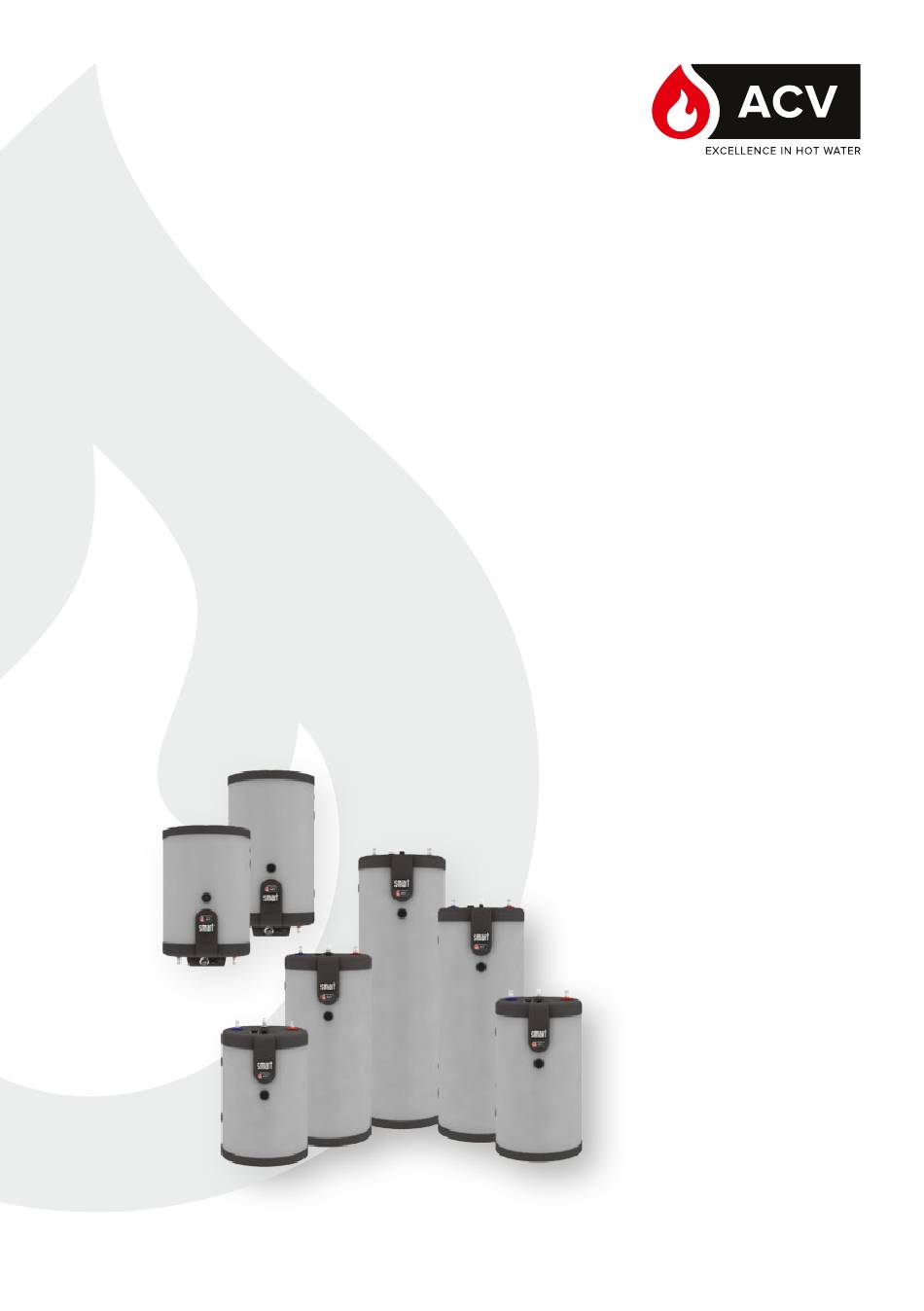

- Page 1 Smart SL & SLEW 100 - 130 - 160 - 210 - 240 Installation, utilisation & entretien Consignes pour l'utilisateur et l'installateur A1007850 - 661Y1700 • F...
-
Page 2: Table Des Matières
Table des matières RECOMMANDATIONS GÉNÉRALES ............4 INFORMATIONS PRODUIT ................5 Label énergétique ............................... 5 Plaque signalétique ............................6 GUIDE DE L'UTILISATEUR ................7 Tableau de commande (modèles SLEW uniquement) ............7 DESCRIPTION DE L'APPAREIL ..............8 Modeles - SL / SLEW 100 - 130 - 160 - 210 - 240 ..................8 CARACTÉRISTIQUES TECHNIQUES ............10 Dimensions et caractéristiques principales ................10... - Page 3 Table des matières MISE EN SERVICE ..................24 Consignes de sécurité pour le remplissage ................24 Remplissage ................................25 Vérifications avant mise en service ....................27 Mise en service ..............................27 ENTRETIEN ....................28 Contrôle périodique par l'utilisateur ....................28 Entretien annuel ..............................28 Vidange ..................................29 Remise en service après entretien ....................30 Remplacement de la résistance électrique ................31...
-
Page 4: Recommandations Générales
• Le numéro d'article (P/N) et le numéro de série (S/N) du ballon sont repris sur sa plaque signalétique et doivent être transmis à ACV dans le cas d'un appel en garantie. A défaut, l'appel en garantie sera réputé nul. -
Page 5: Informations Produit
Informations produit LABEL ÉNERGÉTIQUE Smart SL-SLEW : A1007850 - 661Y1700 • F... -
Page 6: Plaque Signalétique
Information produit PLAQUE SIGNALÉTIQUE Smart SL-SLEW : A1007850 - 661Y1700 • F... -
Page 7: Guide De L'utilisateur
Guide de l'utilisateur TABLEAU DE COMMANDE (modèles SLEW uniquement) Résistance Résistance chauffante chauffante allumée éteinte Légende : Thermostat de réglage [60/80°C] - Permet de régler la température de l'eau chaude sanitaire (ECS). 2. Fusible FF 12,5 Amp - Garantit une protection électrique de l'appareil. 3. -
Page 8: Modeles - Sl / Slew 100 - 130 - 160 - 210 - 240
Description du produit MODÈLES - SL / SLEW 100 - 130 - 160 - 210 - 240 SL : Ballons préparateurs d'eau chaude sanitaire, pour installation au sol ou installation murale en position verticale ou horizontale, à intégrer dans une installation de chauffage. - Page 9 Description du produit 1. Connexion boucle sanitaire 11. Réservoir interne en acier inoxydable 2. Entrée eau froide sanitaire (ECS) 3. Thermostat de réglage 12. Jaquette extérieure en polypropylène 4. Entrée fluide primaire 13. Couvercle inférieur en polypropylène 5. Isolation en polyuréthane rigide rigide 6.
-
Page 10: Caractéristiques Techniques
Caractéristiques techniques DIMENSIONS ET CARACTÉRISTIQUES PRINCIPALES SL / SLEW Dimensions 1 025 1 225 1 497 1 744 1 261 1 508 1 244 Poids à vide SLEW Smart SL-SLEW : A1007850 - 661Y1700 • F... - Page 11 Caractéristiques techniques SL/SLEW Caractéristiques principales Contenance totale Contenance du circuit primaire Contenance du circuit sanitaire Raccordement chauffage [F] " Raccordement sanitaire [M] " Boucle de recirculation ECS [M] " Perte de charge primaire* mbar 22,6 26,8 26,8 41,6 47,3 Surface de chauffe m²...
-
Page 12: Caractéristiques Électriques
Caractéristiques techniques CARACTÉRISTIQUES ÉLECTRIQUES Caractéristiques principales Tension nominale Fréquence nominale Intensité nominale (fusible) Schéma électrique Prise d'alimentation 230 Volt 2. Thermostat de réglage [60/80°C] 3. Thermostat de sécurité à réarmement manuel [89°C max.] 4. Interrupteur été/hiver 5. Fusible FF 12,5 A 6. - Page 13 Caractéristiques techniques SLEW Caractéristiques principales Tension nominale Fréquence nominale Consommation électrique avec 2,200 2,200 2,200 2,200 2,200 résistance électrique Intensité avec résistance électrique SLEW Y/Gr 230 V ~50Hz Y/Gr Smart SL-SLEW : A1007850 - 661Y1700 • F...
-
Page 14: Performances
Caractéristiques techniques PERFORMANCES Performances en eau chaude sanitaire* SL / SLEW Débit de pointe à 40 °C L/10' Débit de pointe à 60 °C L/10' Débit de pointe première heure à 40 °C L/60' 1 063 1 349 1 820 2 319 Débit de pointe première heure à... -
Page 15: Consignes De Sécurité Pour L'installation
Installation CONSIGNES DE SÉCURITÉ POUR L'INSTALLATION Remarques à caractère général • Les raccordements (électriques, hydrauliques) doivent être effectués en conformité avec les normes et réglementations en vigueur. • Si une grande distance sépare le ballon du point d'utilisation, l'installation d'un circuit fermé... - Page 16 Dans le cas de puisages répétitifs d’eau chaude en petite quantité, un effet de “stratification” peut se développer dans le ballon. La couche supérieure d’eau chaude peut alors atteindre des températures très élevées. ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à...
-
Page 17: Contenu De La Livraison
Installation CONTENU DE LA LIVRAISON Les appareils sont livrés, testés et emballés séparément. Colis • Un ballon préparateur d'eau chaude SL / SLEW. • Une notice d'installation, d'utilisation et d'entretien multilingue. • Un kit de fixation murale avec support et brise-jet. •... -
Page 18: Placement : Sl 100 - 130 - 160 - 210 - 240
Position murale verticale : raccordement sanitaire vers le bas Brise-jet Position murale horizontale : raccordement sanitaire vers la droite uniquement ACV ne recommande pas l'installation de l'appareil en position horizontale, car cela augmente la durée de mise à température et réduit les performances sanitaires. Mise à l'air libre Entrée primaire... - Page 19 Installation SLEW Brise-jet SLEW Smart SL-SLEW : A1007850 - 661Y1700 • F...
-
Page 20: Raccordement
• L’eau chaude peut brûler! ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude à 60°C maximum. Recommandations essentielles au bon fonctionnement de l'appareil •...
