Voyants à l'avant du panneau, commandes et fonctionnement
Voyants à l'avant du panneau, commandes et
fonctionnement

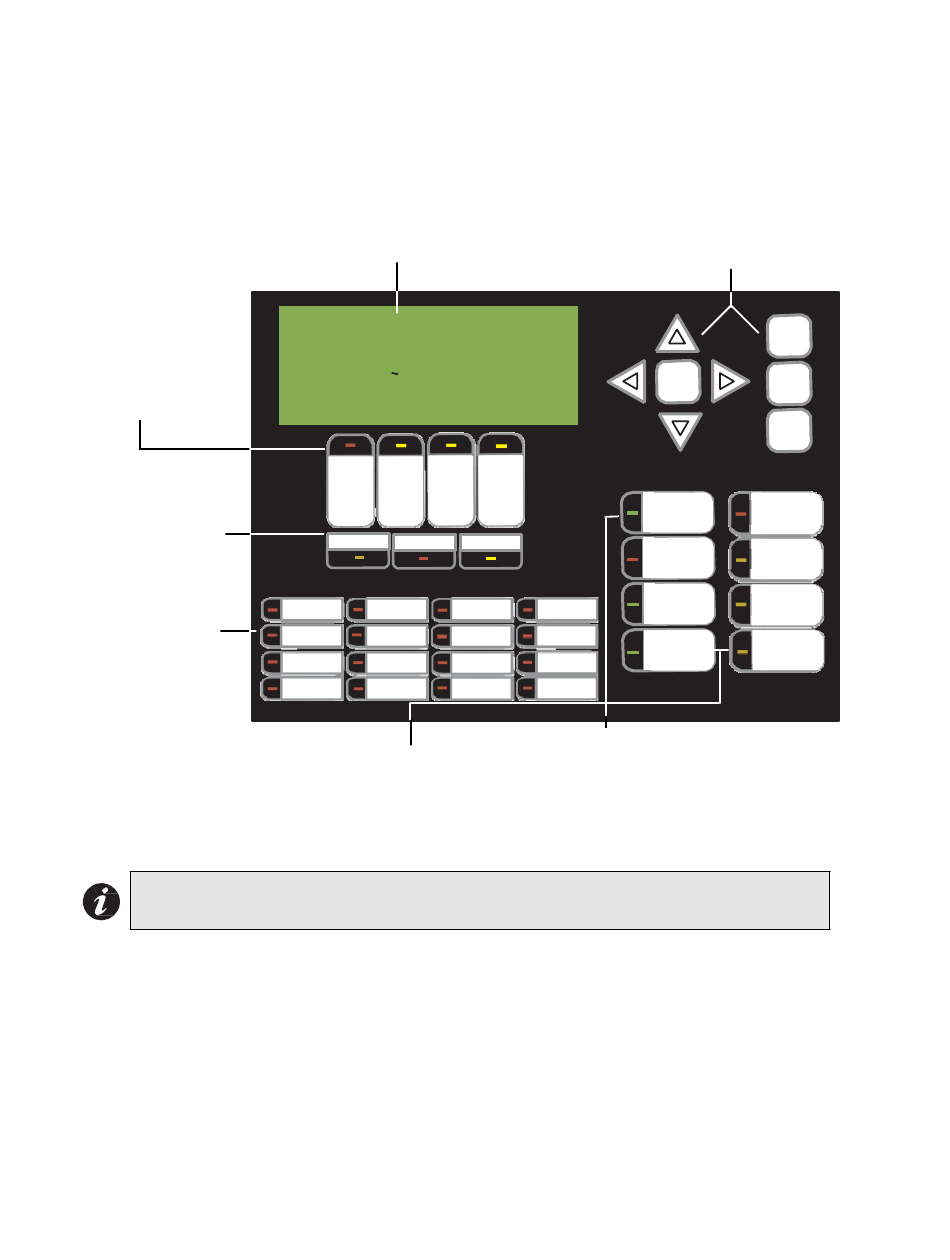

Emplacement des commandes et des voyants à l'avant du panneau
(Affichage classique)
Commandes et voyants
de listes : Alarmes,
Supervisions, Défauts
et Surveillances
Voyants pour :
alimentation c.a.,
défaut CPU et fuite
à la terre (MISE À
LA TERRE)
16 voyants de zone
bicolores
configurables et 16
voyants de défaut
Remarque: Le voyant et la touche d'Alarme générale, de même que le voyant et la
touche de Remise ne sont actifs que sur les systèmes configurés pour deux étapes.
Les voyants lumineux (DEL) sont de couleur ambre (défaut ou supervision), rouge (alarme) ou
verte (alimentation c.a.) et peuvent s'allumer en continu ou clignoter à l'une des deux cadences
suivantes :
• Clignotement rapide : 120 clignotements par minute, facteur d'utilisation de 50 %
• Clignotement de défaut : 20 clignotements par minute, cycle d'utilisation de 50 %
Étiquettes papier pour touches et voyants
Des étiquettes sont fournies pour les touches et les voyants. Il suffit de les glisser sous le cache en
plastique à l'avant du panneau. Les étiquettes en papier permettent de choisir facilement la langue
voulue (français ou anglais) et d'imprimer des renseignements personnalisés pour l'identification
des zones.
2
Écran d'affichage LCD - quatre
lignes, 20 caractères par ligne
Mircom FX-2000
panneau d'alarme
systeme normal
24 Avr 2003
LISTE
LISTE
LISTE
SUPER. DÉFAUTS
ALARME
C.A.
DÉFAUT CPU
LED 0 LED 4
LED 5
LED 1
LED 2
LED 6
LED 3 LED 7
Deux touches de commande
et voyants ambres
configurables
Touches de curseur ENTRÉE,
MENU, ANNUL, INFO
11:03AM
LISTE
SURVEIL.
MISE Á LA TERRE
LED 8 LED 12
LED 13
LED 9
LED 10 LED 14
LED 15
LED 11
Commandes et voyants pour : Silence
Signaux, Alarme générale, Accusé de
réception (RECON.), Essai des signaux,
Réarmement du système (remise), Essai
des voyants (" Essai Lumières ")
MENU
ENTRÉE
ANNUL.
INFO
SILENCE
ESSAI DES
SIGNAUX
SIGNAUX
ALARME
REMISE
GÉNÉRALE
ESSAI
RECON.
LUMIÉRES
