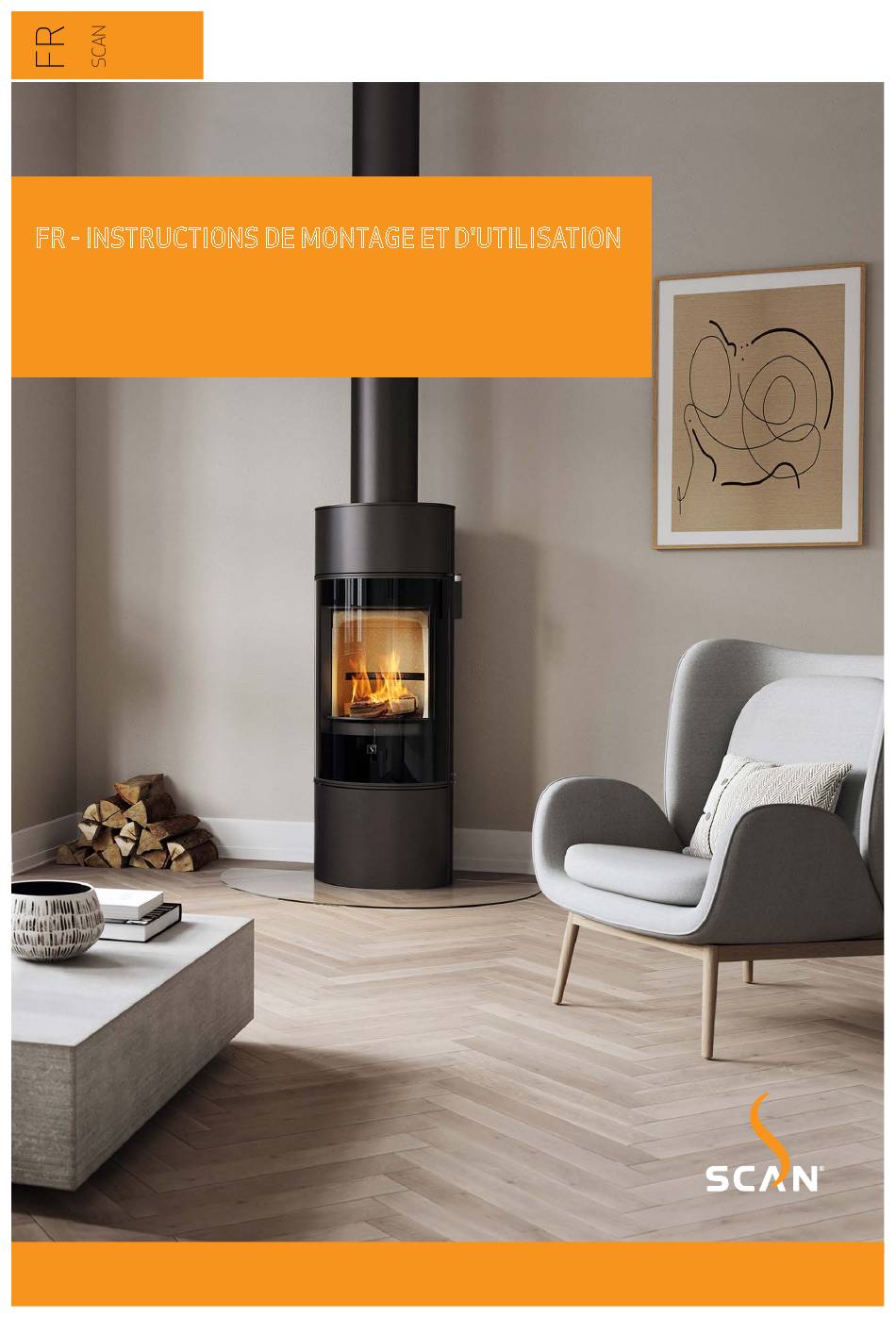

- Page 1 FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 84 INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 84...
- Page 2 FÉLICITATIONS POUR L'ACQUISITION DE VOTRE NOUVEAU POELE SCAN Vous avez choisi un produit de l'un des principaux producteurs européens de poêles, et nous sommes convaincus que votre poêle vous apportera un grand plaisir. Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indications.
- Page 3 SUMARIE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Dimensions et dessins d'installation Securité Plaque signalétique Dimensions et caractérisqiques techniques Numéro d’enregistrement du produit ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Désassemblage de la palette en bois Pièces détachées Réglage en hauteur du poêle Accessoires Montage de la buse...
- Page 4 Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité...
- Page 5 Besoin en air de combustion 14 m La série Scan 84 a été fabriqué conformément au type Combustible Bois d‘homologation mentionné dans la notice de montage et...
- Page 6 DIMENSIONS ET DESSINS D'INSTALLATION...
- Page 7 DESSINS D'INSTALLATION...
- Page 8 PLAQUE SIGNALÉTIQUE Tous les poêles Scan sont munis d'une plaque signalétique qui indique les normes de mise à l'essai et la distance à des matériaux combustibles. La plaque signalétique se trouve à l’arrière du poêle. Plaque signalétique Plaque signalétique Numéro d’enregistrement...
- Page 9 ¬ Plaque supérieure de verre, sortie arrière ou dessus ¬ Scan 84 Maxi (4 d'env. 40 kg): Kit accumulateur de chaleur MISE AU REBUT DE L’EMBALLAGE Les poêles Scan peuvent être livrés avec l'emballage suivant: L'emballage en bois, réutilisable, peut après utilisation être brûlé comme un produit neutre...
- Page 10 CONDUIT DE CHEMINÉE EXISTANT ET CONDUIT DE CHEMINÉE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée.
- Page 11 Le poêle doit être placé de telle manière que le foyer, le tuyau et le conduit de cheminée puissent être nettoyés. Scan 84 Ovn med buet knærør NAVN: EMNE: TG.N DATO: 01-07-2020 MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & DK-5492 Visse C:\Working Folder\Designs\Scan 84\90184016.idw STI:...
- Page 12 Afmontage ovn på palle Scan 84 NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 84\90184039.idw STI: Afmontage ovn på palle (skrue i front af ovn) Scan 84 90184038 EMNE: TG.NR: Afmontage ovn på palle (skrue i front af ovn) Scan 84...
- Page 13 RÉGLAGE EN HAUTEUR DU POÊLE Scan 84 est munie de 4 vis d’ajustage situées sous le poêle. Les vis d’ajustage sont utilisées pour mettre le poêle d’aplomb. IMPORTANT: Il est très important que le poêle soit mis au niveau pour permettre une fonction optimale de la porte. Le poêle ne peut pas être ajusté...
- Page 14 MONTAGE DE LA BUSE DANS LA SORTIE ARRIÈRE Le fabricant livre le poêle préparé pour une sortie par le haut. Importent! uniquement Scan 84 Maxi: Soulever et retirer la plaque supérieure. Libérer la plaque de couverture de la plaque arrière Dévisser et démonter la pièce de raccordement...
- Page 15 NAVN: EMNE: TG.NR: 01-12-2020 DATO: SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184023.idw STI: Montage af røgstuds, bagudgang Scan 84 90184022 EMNE: TG.NR: 01-12-2020 DATO: SIGN: VÆGT: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©...
- Page 16 Soapstone, back exit Scan 84 NAVN: EMNE: 16-11-2020 MATERIALE: VÆGT: DATO: SIGN: DATO: 16-11 MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iver DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184045.idw STI: DK-5492 C:\Working Folder\Designs\Scan 84\90184046.idw STI: Socle tournant...
- Page 17 VÆGT: SIGN: DATO: DIMENSION: DIMENSION: AREAL: DIMENSION: AREAL: AREAL: Krog Iversen & Co A/S Krog DK-5492 Vissenbjerg© DK-5 C:\Working Folder\Designs\Scan 84\90184049.idw C:\Working Folder\Designs\Scan 84\90184049.idw C:\Working Folder\Designs\Scan 84\90184049.idw STI: STI: STI: ndle 90184050 TG.NR: 02-02-2021 VÆGT: DATO: SIGN: Krog Iversen & Co A/S DK-5492 Vissenbjerg©...
- Page 18 ACCUMULATEURS DE CHALEUR (ACCESSOIRES) C'est possible pour Scan 84 - Modern Maxi et Classic Maxi. Le matériau utilisé offre une capacité d’accumulation de chaleur exceptionnelle, qui permet d’optimiser la restitution de chaleur après l’extinction du feu. Accumulateurs de chaleur Samling af varme ak. sten...
- Page 19 En cas d'installation du poêle sur un sol combustible, il convient de respecter la réglementation nationale et locale du bâtiment en ce qui concerne les dimensions d'un support non combustible devant couvrir le sol autour du poêle. Votre revendeur Scan local peut vous renseigner et vous conseiller en ce qui concerne la protection des matériaux combustibles autour du poêle.
- Page 20 MODE D'EMPLOI TECHNIQUE CB (CLEAN BURN/COMBUSTION PROPRE) Le poêle est doté de la technique CB. Afin d’assurer une combustion optimale des gaz libérés lors du processus de combustion, de l'air passe par un système de canalisations spécialement mis au point. Cet air préchauffé est dirigé vers le foyer à travers les ouvertures dans le doublage arrière du foyer et à...
- Page 21 DK-5492 Vissenbjerg© king Folder\Designs\Scan 83\90583012.idw Air secondaire 100% Spjæld Scan 84 90184028 NAVN: EMNE: TG.NR: DATO: 20-08-2020 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184028.idw STI: Rysterist - askeskuffe Scan 84 NAVN: EMNE:...
- Page 22 ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur Scannez le QR-code et www.scan-stoves.com ou en acannant le QR-code.
- Page 23 CHAUFFAGE CONTINU Il importe d‘atteindre une température aussi élevée que possible dans la chambre de combustion. Le poêle et combustible sont alors exploités de manière optimale et l‘on a une combustion propre. On évite ainsi la formation de suie sur les plaques de doublage de la chambre de combustion et sur la baie vitre.
- Page 24 INSTRUCTIONS GÉNÉRALES Attention! Certaines parties du poêle, notamment les surfaces extérieures, sont brûlantes lorsqu'il chauffe. Soyez prudents ! ¬ Ne videz jamais de cendre dans un récipient en matériau combustible. Bien longtemps après la combustion, la cendre peut encore contenir des braises. ¬...
- Page 25 MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives.
- Page 26 Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à...
- Page 27 Plaques de doublage Snit gennem ovn 90184032 EMNE: TG.NR: 24-08-2020 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© ng Folder\Designs\Scan 84\90184032.idw Afmontage øverste røgvenderplade Scan 84 Scan 83 Brændkammerforing NAVN: EMNE: NAVN: TG.NR: 90583009 EMNE: 3,50 kg MATERIALE: VÆGT:...
- Page 28 90585038 EMNE: TG.NR: 339,26 kg MATERIALE: VÆGT: 19-11-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S 23750265 mm^2 DIMENSION: AREAL: DK-5492 Vissenbjerg© ng\TEGNING\Scan85\90585038.idw Øverste røgvenderplade Scan 85 NAVN: EMNE: C:\Working Folder\Designs\Scan 83\90583008.idw STI: MATERIALE: VÆGT: DIMENSION: AREAL: I:\Udvikling\TEGNING\Scan85\90585039.idw STI:...
- Page 29 Le détergent ne doit pas prendre contact avec les surfaces peintes, vu que ceci peut les endommager DIMENSION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184037.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184036.idw STI: MISE AU REBUT DES PIÈCES DU POÊLE Acier/fonte A remettre au recyclage Vitre A remettre avec les déchets céramiques...
- Page 30 RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬...
- Page 31 Vous pouvez y remédier avec une clé en appuyant sur le mécanisme de verrouillage en place. Mécanisme de verrouillage Scan 84 Låsemekanisme i dør 90184040 EMNE: TG.NR: 11-12-2020 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© Working Folder\Designs\Scan 84\90184040.idw...
- Page 32 GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans.
- Page 33 NOTES...
- Page 36 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 90184500 10059901-P01 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 17.11.2021...
