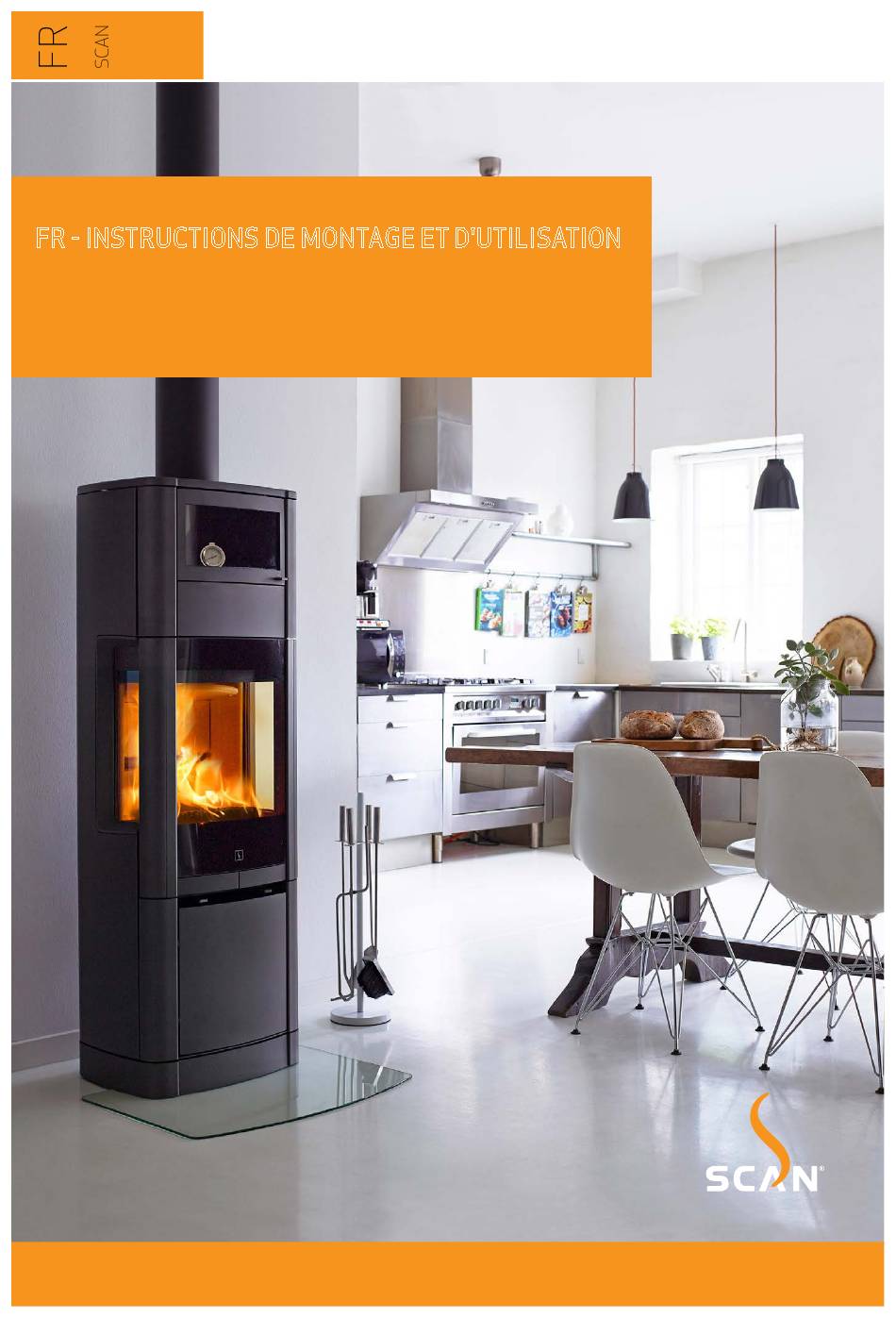

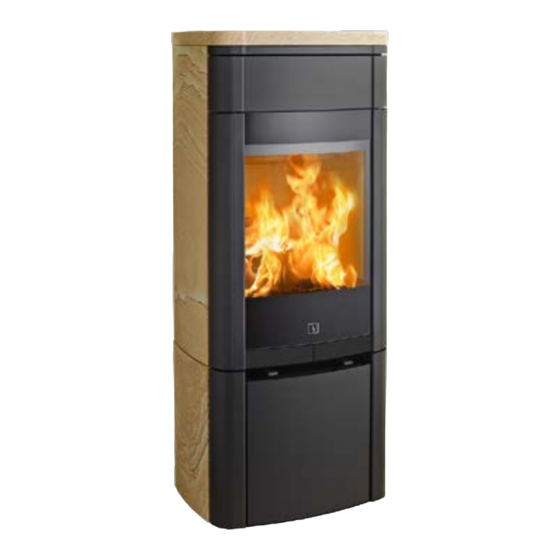

- Page 1 FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 65 INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 65...
- Page 2 Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indications. Ce manuel doit être conservé pendant toute la durée de l’utilisation et transmis en cas de vente du poêle. Scan 65-1 Scan 65-2 Scan 65-1 LB Scan 65-2 LB Scan 65-3 Scan 65-4 Acier Noir...
-
Page 3: Table Des Matières
SOMMAIRE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Croquis Securite Plaque signalétique Dimensions et caracterisqiques techniques Numero d'enregistrement du produit ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Distance de securite Pièces détachées Désassemblage de palette en bois Accessoires Poignée et porte Mise au rebut de l’emballage Réglage en hauteur du poêle... -
Page 4: Caracteristiques Techniques
Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité... -
Page 5: Dimensions Et Caracterisqiques Techniques
à nouveau alimenté en bûches. 65-2, 65-4, 65-6, 65-8 & 65-10 La série Scan 65 a été fabriqué conformément au type -Essai effectué selon EN 13240 d‘homologation mentionné dans la notice de montage et d‘utilisation du produit. - Page 6 Toutes les mesures sont en mm Målskitse, Scan 65-1/2 Standard Målskitse, Scan 65-1/2 Standard Scan 65 Scan 65 90065015 90065015 NAVN: EMNE: EMNE: TG.NR: TG.NR: CROQUIS SCAN 65-3 ET 65-4 (PIERRE OLLAIRE) 17-01-2017 17-01-2017 MATERIALE: VÆGT: VÆGT: DATO: DATO: SIGN: SIGN: DIMENSION: AREAL: AREAL: Krog Iversen &...
-
Page 7: Croquis Scan 65-1 Et 65-2 (Base Basse)
CROQUIS SCAN 65-1 ET 65-2 (BASE BASSE) A-A ( 1 : 10 ) Bund Sortie arrière centrale Hauteur jusqu‘au début du tuyau de rac cordement Entrée d’air frais par le sol Entrée d’air frais à l’arrière du poêle Toutes les mesures sont en mm Scan 65 Målskitse Scan 65-1/2 Low Base... -
Page 8: Croquis Scan 65-5 Et 65-6 (Dessus Haut + Compartiment Four)
CROQUIS SCAN 65-5 ET 65-6 (DESSUS HAUT + COMPARTIMENT FOUR) Pour utiliser le four, ce modèle doit être équipé d'une sortie supérieure. A-A ( 1 : 10 ) Bund A-A ( 1 : 10 ) A-A ( 1 : 10 ) Hauteur jusqu‘au début du... -
Page 9: Croquis Scan 65-9 Et 65-10 (Dessus Haut + Côtés Longs En Acier)
CROQUIS SCAN 65-9 ET 65-10 (DESSUS HAUT + CÔTÉS LONGS EN ACIER) Pour atteindre la pleine utilisation des accumulateurs de chaleur, ce modèle doit être équipé d'une sortie supérieure. A-A ( 1 : 10 ) Bund Sortie arrière centrale Hauteur jusqu‘au début du tuyau de rac cordement Entrée d’air frais par le sol... -
Page 10: Plaque Signalétique
PLAQUE SIGNALÉTIQUE Tous les poêles Scan sont munis d'une plaque signalétique qui indique les normes de mise à l'essai et la distance à des matériaux combustibles. La plaque signalétique se trouve à l’arrière du poêle. Scan 65-1 - 65-3 - 65-5 - 65-7 - 65-9... -
Page 11: Montage
¬ Joint pour le tuyau ¬ 4 vis de fixation de la pièce de raccordement ¬ Scan 65-3 et Scan 65-4: 4,5 m joint d’isolation ¬ Prise d'air exterieur ¬ Scan 65-7 et Scan 65-8: 7 m joint d’isolation ¬... -
Page 12: Systeme De Combustion Fermée
CONDUIT DE CHEMINEE EXISTANT ET CONDUIT DE CHEMINEE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée. -
Page 13: Distance De Securite
A UN MUR INFLAMMABLE AVEC UNE PROTECTION THERMIQUE Ces distances sont valables pour un conduit de fumée isolé jusqu’au poêle avec une isolation de 30 mm au minimum. 65-1, 65-3, 65-5,65-7 et 65-9 (Sans vitres latérales) 65-2, 65-4, 65-6, 65-8 et 65-10 (Avec vitres latérales) Brandmur og isoleret røgrør - Scan 64 uden side... -
Page 14: Distance A Des Materiaux Inflammables, Avec Tuyau Non-Isole
DISTANCE A DES MATERIAUX INFLAMMABLES, AVEC TUYAU NON-ISOLE Ces distances sont valables pour un conduit de fumée isolé jusqu’au poêle avec une isolation de 30 mm au minimum. 65-1, 65-3, 65-5,65-7 et 65-9 (Sans vitres latérales) 65-2, 65-4, 65-6, 65-8 et 65-10 (Avec vitres latérales) Configuration parallèle... -
Page 15: Désassemblage De Palette En Bois
être mis DK-5492 Vissenbjerg© ng Folder\Designs\Scan 64\90064020.idw à feu deux fois avant que le joint ne « se tasse ». C’est tout à fait normal. DIMENSION: AREAL: Krog Iversen &... -
Page 16: Réglage En Hauteur Du Poêle
RÉGLAGE EN HAUTEUR DU POÊLE La série Scan 65 est munie de 4 vis d’ajustage situées sous le poêle. Les vis d’ajustage sont utilisées pour mettre le poêle d’aplomb. Basculer le poêle et régler les vis d’ajustage. En cas d’utilisation d’une plaque de sol, le poêle doit être réglé de manière à pouvoir pousser la plaque sous la partie avant du poêle. -
Page 17: Montage De La Buse
DIMENSION: Afmontage dæksel for bagafgang Montage røgstuds bagafgang Scan 64 Scan 64 90064025 90064026 NAVN: NAVN: EMNE: EMNE: TG.NR: TG.NR: C:\Working Folder\Designs\Scan 64\90 STI: Afmontage topplade + røgstuds Scan 64 90064013 EMNE: TG.NR: 31-08-12 MATERIALE: VÆGT: DATO: 11-07-11 SIGN: DATO: MATERIALE: VÆGT:... -
Page 18: Montage Des Parois Latérales En Pierre Naturelle
MONTAGE DES PAROIS LATÉRALES EN PIERRE NATURELLE Scan 65-3, 65-4, 65-7 et 65-8 sont livrés avec des pierres naturelles à part, qui sont à monter sur les côtes du poêle. La pierre naturelle est un matériau naturel, et de cette raison il peut y avoir des différences de structure et de forme. -
Page 19: Montage De La Plaque Supérieure En Pierre Naturelle
MONTAGE DES PAROIS LATÉRALES EN PIERRE NATURELLE MONTAGE DE LA PLAQUE SUPÉRIEURE EN PIERRE NATURELLE (ACCESSORIE) Le plaque supérieure en pierre naturelle est disponible en option. Placer le dessus en pierre naturelle/faïence sur la plaque supérieure. -
Page 20: Accumulateurs De Chaleur
SOCLE OUVERT Pour avoir le Scan 65 à socle ouvert, il faut démonter la trappe inférieure ainsi que le butoir de trappe inférieure et la grande plaque de couverture à l’arrière du poêle. Plaque de Ne pas démonter la couverture à retirer... -
Page 21: Surface D'appui
être en acier ou en verre. Le poêle peut aussi être installé sur une surface de brique, de pierre naturelle ou autre matériau similaire. Ce poêle-cheminée Scan présente une plaque intégrée sur le sol, il peut donc être installé directement sur un matériau combus- tible. -
Page 22: Mode D'emploi
MODE D'EMPLOI TECHNIQUE CB (CLEAN BURN/COMBUSTION PROPRE) Le poêle est doté de la technique CB. Afin d’assurer une combustion optimale des gaz libérés lors du processus de combustion, de l'air passe par un système de canalisations spécialement mis au point. Cet air préchauffé est dirigé vers le foyer à travers les ouvertures dans le doublage arrière du foyer et à... -
Page 23: Déflecteurs De Fumées
VÆGT: DATO: SIGN: 100% DIMENSION: AREAL: Krog Iversen & Co A/S Brændkammerforing DK-5492 Vissenbjerg© Scan 64 NAVN: EMNE: TG.NR: 90064036 C:\Working Folder\Designs\Scan 64\90064037.idw STI: 13-07-11 MATERIALE: VÆGT: DATO: SIGN: Spjæld, askeskuffe og støbejernsbund Scan 64 9006403 NAVN: EMNE: TG.NR: DIMENSION: AREAL: Krog Iversen &... -
Page 24: Conseils De Chauffage
Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur Scannez le QR-code et regardes la vidéo pour un... -
Page 25: Chauffage Continu
CHAUFFAGE CONTINU Il importe d‘atteindre une température aussi élevée que possible dans la chambre de combustion. Le poêle et combustible sont alors exploités de manière optimale et l‘on a une combustion propre. On évite ainsi la formation de suie sur les plaques de doublage de la chambre de combustion et sur la baie vitre. -
Page 26: Instructions Générales
INSTRUCTIONS GÉNÉRALES Attention! Certaines parties du poêle, notamment les surfaces extérieures, sont brûlantes lorsqu'il chauffe. Soyez prudents ! ¬ Ne videz jamais de cendre dans un récipient en matériau combustible. Bien longtemps après la combustion, la cendre peut encore contenir des braises. ¬... -
Page 27: Maniement Du Combustible
MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives. -
Page 28: Entretien
Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à... -
Page 29: Déflecteurs De Fumée Et Doublure De Foyer
MATERIALE: VÆGT: DIMENSION: AREAL: Krog Ive DK-5492 C:\Working Folder\Designs\Scan 64\90064033.idw STI: 65-2, 65-4, 65-6, 65-8 et 65-10 65-1, 65-3, 65-5, 65-7 et 65-9 (avec vitres latérales) (sans vitres latérales) Snit igennem ovn Snit igennem ovn Scan 64 90064033 90064033 EMNE: EMNE: TG.NR:... -
Page 30: Nettoyage De La Vitre
Le détergent ne doit pas prendre contact avec les surfaces peintes, vu que ceci peut les endommager. NETTOYAGE DE LA PLAQUE ET VERRE DANS LE FOUR La plaque se laisse facilement enlever pour nettoyage. Scan 65-5 en Scan 65-6 MISE AU REBUT DES PIECES DU POELE Acier/fonte A remettre au recyclage. -
Page 31: Recherche De Pannes
RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬... -
Page 32: Les Points Suivants Ne Sont Pas Couverts Par Le Droit De Reclamation/La Garantie
GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans. - Page 33 NOTES...
