Manuels Connexes pour SCAN 66
Sommaire des Matières pour SCAN 66

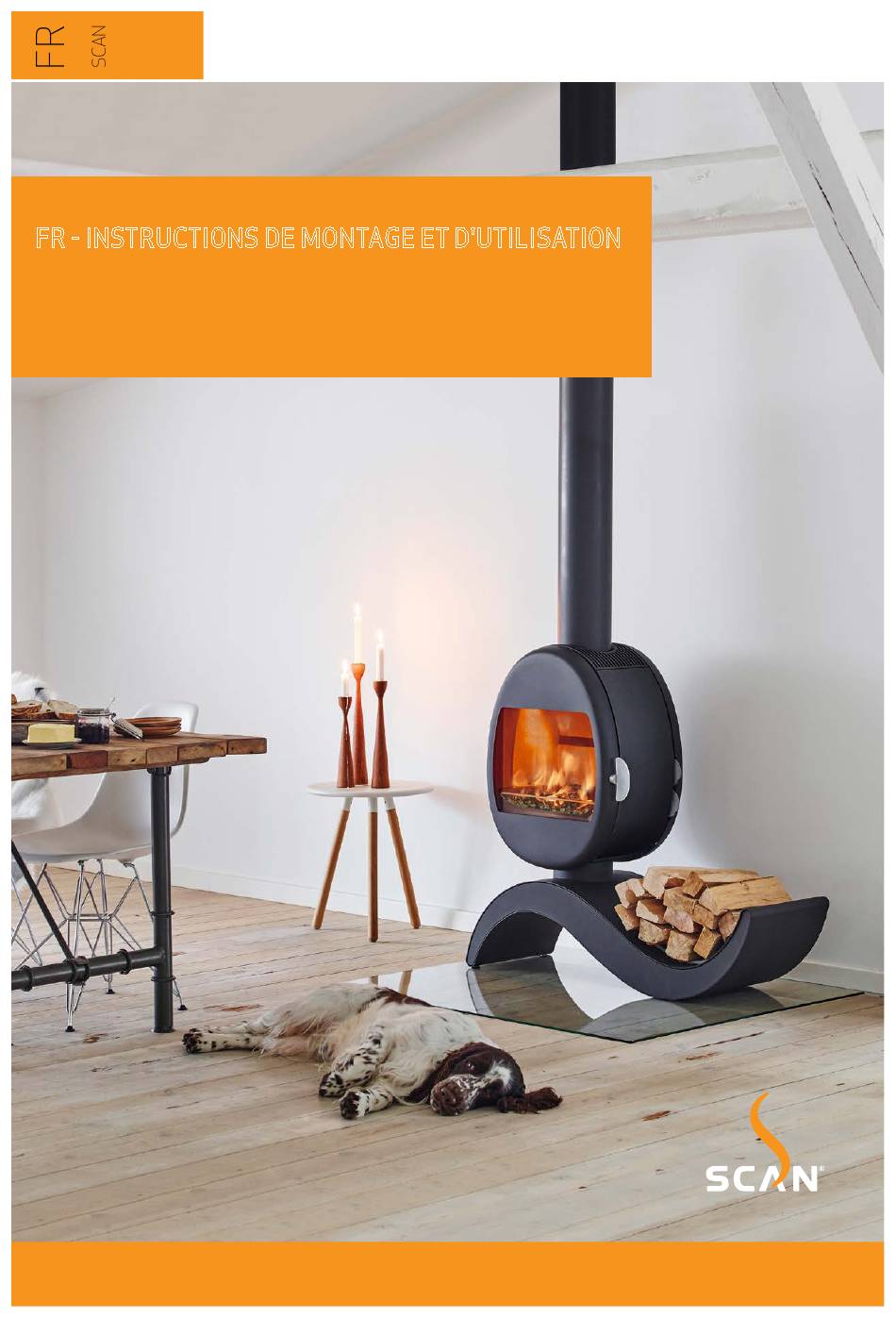

- Page 1 FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 66 INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 66...
- Page 2 Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indications. Ce manuel doit être conservé pendant toute la durée de l’utilisation et transmis en cas de vente du poêle. SCAN 66 -1 SCAN 66-2 MODÈLE MURAL PIÉDESTAL...
-
Page 3: Table Des Matières
SUMARIE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Dimensions et dessins d'installation Securité Plaque signalétique Dimensions et caractérisqiques techniques Numéro d’enregistrement du produit ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Stockage de bois Contenu de l'emballage Distance de securité Pièces détachées Ouverture de la porte Accessoires... -
Page 4: Caracteristiques Techniques
Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité... -
Page 5: Dimensions Et Caractérisqiques Techniques
Besoin en air de combustion 14 m La série Scan 66 a été fabriqué conformément au type Combustible Bois d‘homologation mentionné dans la notice de montage et... -
Page 6: Dimensions Et Dessins D'installation
DIMENSIONS ET DESSINS D'INSTALLATION... -
Page 7: Dessins D'installation
DESSINS D'INSTALLATION... -
Page 8: Plaque Signalétique
PLAQUE SIGNALÉTIQUE Tous les poêles Scan sont munis d'une plaque signalétique qui indique les normes de mise à l'essai et la distance à des matériaux combustibles. La plaque signalétique se trouve à l’arrière du poêle. Plaque signalétique Plaque signalétique Numéro d’enregistrement... -
Page 9: Montage
¬ Clé plate ¬ Pince coupante ¬ Clé Allen 4 mm CONTENU DE L'EMBALLAGE ¬ 1 poêle Scan 66 ¬ 6 plaques de vermiculite ¬ 2 goupilles pour les déflecteurs ¬ 1 buse pour la prise d’air frais ¬ 1 pare-bûche en verre... -
Page 10: Mise Au Rebut De L'emballage
CONDUIT DE CHEMINÉE EXISTANT ET CONDUIT DE CHEMINÉE MODULAIRE S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan agréé ou un ramoneur local. Il est également possible d'obtenir des conseils quant à la rénovation éventuelle du conduit de cheminée. -
Page 11: Système De Combustion Fermée
DATO: 11-08-2014 SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066062.idw STI: Lors d’une prise d’air de combustion Air extérieur extérieur à l’arrière, n’oubliez pas de combustion de monter la plaque démontée sur le via le sol trou d’air frais au fond du poêle... -
Page 12: Distance Aux Meubles

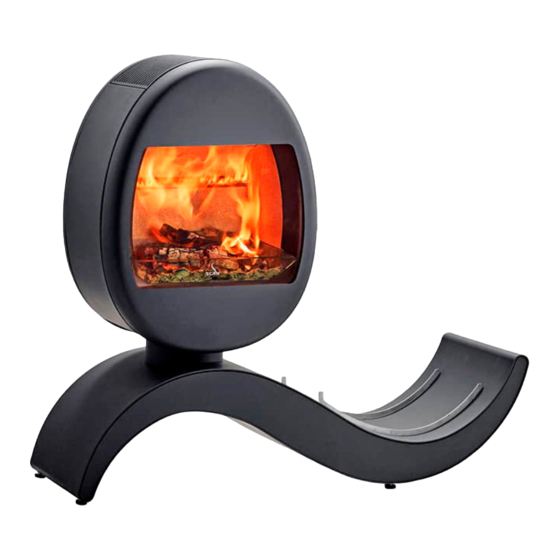

Il faut cependant évaluer dans quelle mesure les meubles et autres objets ne risquent pas de dessécher à proximité du poêle. STOCKAGE DE BOIS Le Scan 66-5 S-Curve est approuvé pour le stockage de bois sous les conditions suivantes: Le bois doit être placé min. 100 mm du poêle et ne doit pas être empilé... -
Page 13: Ouverture De La Porte
90066085 NAVN: EMNE: TG.NR: DATO: 26-09-2014 SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066085.idw STI: Luk låge 90066085 EMNE: TG.NR: 26-09-2014 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© signs\Scan 66\90066085.idw Åbne låge... -
Page 14: Montage De La Buse
EMNE: TG.NR: 90066055 08-10-2014 ERIALE: VÆGT: DATO: SIGN: NSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066055.idw Scaqn 66 afmont. i topafgang 90066036 Remonter les plaques NAVN: EMNE: TG.NR: Scan 66 afmont. sidesvøb NAVN: EMNE: TG.NR:... -
Page 15: Montage De La Buse Dans La Sortie Arrière
NAVN: EMNE: TG.NR: 09-05-2014 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© Scan 66 afmont. sidesvøb C:\Working Folder\Designs\Scan 66\10066900 - Manual.iam NAVN: EMNE: STI: TG.NR: 90066055 08-10-2014 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S Démonter les plaques... -
Page 16: Réglage En Hauteur Du Poêle
C:\Working Folder\Designs\Scan 66\90066036.idw STI: Scan 66 est munie de 4 vis d’ajustage situées sous le poêle. Les vis d’ajustage sont utilisées pour mettre le poêle d’aplomb. Basculer le poêle et régler les vis d’ajustage avec une clé de ajustage (Accessoires). -
Page 17: Montage Du Modèle Mural
être de 6 mm au minimum. Renseignez-vous auprès d’un professionnel. Scan A/S n’assume aucune responsabilité pour le montage d’un poêle-cheminée à suspension murale. Pour installer le modèle mural dans une cheminée fabriquée en Leca Blocks vous aurez besoin de 6 vis... - Page 18 90066068 NAVN: EMNE: TG.NR: DIMENSION: AREAL: Krog Iversen & Co A/S DATO: 04-03-2019 MATERIALE: VÆGT: SIGN: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066040.idw STI: M3 NR.: AREAL: DIMENSION: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066068.idw STI: mont. vægbeslag Scan 66 90066041 NAVN: EMNE: TG.NR:...
- Page 19 DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S Revisser sans serrer les 4 vis de la plaque arrière. DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066050.idw STI: Visser les rails et la plaque inférieure ensemble sur les côtés. vægbeslag Scan 66 90066045...
- Page 20 DIMENSION: AREAL: Scan A/S B ( 0,40 : 1 ) DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\10066900 - Manual.iam STI: Accrocher le poêle sur le support mural fixé sur le mur Installer des vis pour immobiliser le poêle sur le support mural.
-
Page 21: Montage Du Poêle Sur Socle
DIMENSION: AREAL: Scan A/S 10-09-2014 MATERIALE: VÆGT: DATO: SIGN: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066078.idw STI: M3 NR.: AREAL: DIMENSION: Scan A/S Utilise la tôle moyenne livrée. Découpez le trou, puis Montez la plaque de recouvrement livrée, puis le DK-5492 Vissenbjerg©... -
Page 22: Montage Du Poêle Sur Socle - Piétement
MONTAGE DE PRISE D'AIR FRAIS SUR SOCLE - PIÉTEMENT 13-08-2014 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066066.idw STI: Air de combustion extérieur par le dessous Montage af prismesokkel Scan 66 90066066 NAVN: EMNE: TG.NR: 12-09-2014 MATERIALE: VÆGT:... -
Page 23: Montage Du Poêle Sur Socle S
S curve NAVN: EMNE: Scan 66 mont. S curve 90066127 NAVN: EMNE: TG.NR: MATERIALE: VÆGT: 05-04-2016 MATERIALE: VÆGT: DATO: SIGN: M3 NR.: DIM.: AREAL: M3 NR.: DIM.: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066127.idw STI: C:\Working Folder\Designs\Scan 66\90066127.idw STI:... -
Page 24: Montage De La Chambre De Combustion
MONTAGE DE LA CHAMBRE DE COMBUSTION Les déflecteurs de fumées sont fabriqués en un matériau céramique poreux fragile. Il convient de les manipuler avec précaution. La protection de transport doit Monter la plaque arrière Laisser glisser la plaque derrière être supprimée la grille Plaque arrière montée Adapter la plaque gauche en haut... - Page 25 MONTAGE DE LA CHAMBRE DE COMBUSTION Faire glisser la plaque vers l’avant Déflecteur supérieur Monter le déflecteur supérieur contre la plaque avant (avec les découpages en arrière) Plaque vers le haut pousser, de Un peu vers l’arrière pousser, de Déflecteur inférieur sorte qu’elle reste sur la plaque sorte que la plaque reste sur le frontale...
-
Page 26: Surface D'appui
être en acier ou en verre. Le poêle peut aussi être installé sur une surface de brique, de pierre naturelle ou autre matériau similaire. Ce poêle-cheminée Scan présente une plaque intégrée sur le sol, il peut donc être installé directement sur un matériau combustible. -
Page 27: Mode D'emploi
Ne jamais vider les cendres dans un récipient combustible. Il peut y avoir des braises dans les cendres longtemps après la fin du chauffage. La cendre est un excellent engrais Cendrier enlever et vider Scan 66 Askeskuffe NAVN: EMNE: TG.NR:... -
Page 28: Déflecteurs De Fumées
RÉGLAGE EN PRÉSENCE D‘UNE CHARGE NORMALE: Air primaire: 0 - 30% Air secondaire: 50 - 70% Scan 66 CB teknik 90066021 NAVN: EMNE: TG.NR: DATO: 06-08-2014 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066021.idw STI:... -
Page 29: Conseils De Chauffage
ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Scannez le QR-code et Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur regardes la vidéo pour un... -
Page 30: Chauffage Continu
CHAUFFAGE CONTINU Il importe d‘atteindre une température aussi élevée que possible dans la chambre de combustion. Le poêle et combustible sont alors exploités de manière optimale et l‘on a une combustion propre. On évite ainsi la formation de suie sur les plaques de doublage de la chambre de combustion et sur la baie vitre. -
Page 31: Instructions Générales
INSTRUCTIONS GÉNÉRALES Attention! Certaines parties du poêle, notamment les surfaces extérieures, sont brûlantes lorsqu'il chauffe. Soyez prudents ! ¬ Ne videz jamais de cendre dans un récipient en matériau combustible. Bien longtemps après la combustion, la cendre peut encore contenir des braises. ¬... -
Page 32: Maniement Du Combustible
MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives. -
Page 33: Maintenance
Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à... -
Page 34: Retrait Des Déflecteurs De Fumée Et Doublure De Foyer
MATERIALE: VÆGT: DATO: SIGN: SION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© :\Working Folder\Designs\Scan 66\90066123.idw DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066028.idw STI: Plaques de doublage Scan 66 Skamol afmont1 NAVN: EMNE: TG.N 08-08-2014... -
Page 35: Pare-Bûche
DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\90066023.idw STI: NETTOYAGE DE LA VITRE Nos poêles sont conçus afin de maintenir la propreté optimale de la vitre sans dépôts gênants de suie. La meilleure méthode est une arrivée abondante d'air de combustion. Il est également très important que le bois soit sec et que le conduit de cheminée soit correctement dimensionné. -
Page 36: Recherche De Pannes
RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬... - Page 37 Scan 66 10066900- m TG.NR: NAVN: EMNE: DATO: 09-05-2014 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 66\10066900 - Manual.iam STI: vægbeslag Scan 66 10066900- m NAVN: EMNE: TG.NR: DATO: 09-05-2014 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg©...
-
Page 38: Droit De Reclamation / Garantie
GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans. - Page 39 NOTES...
- Page 40 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 90066500 10056052-P02 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 19.02.2021...
