INSTALACIÓN DEL MOTORREDUCTOR
EN LOS SOPORTES DE FIJACIÓN

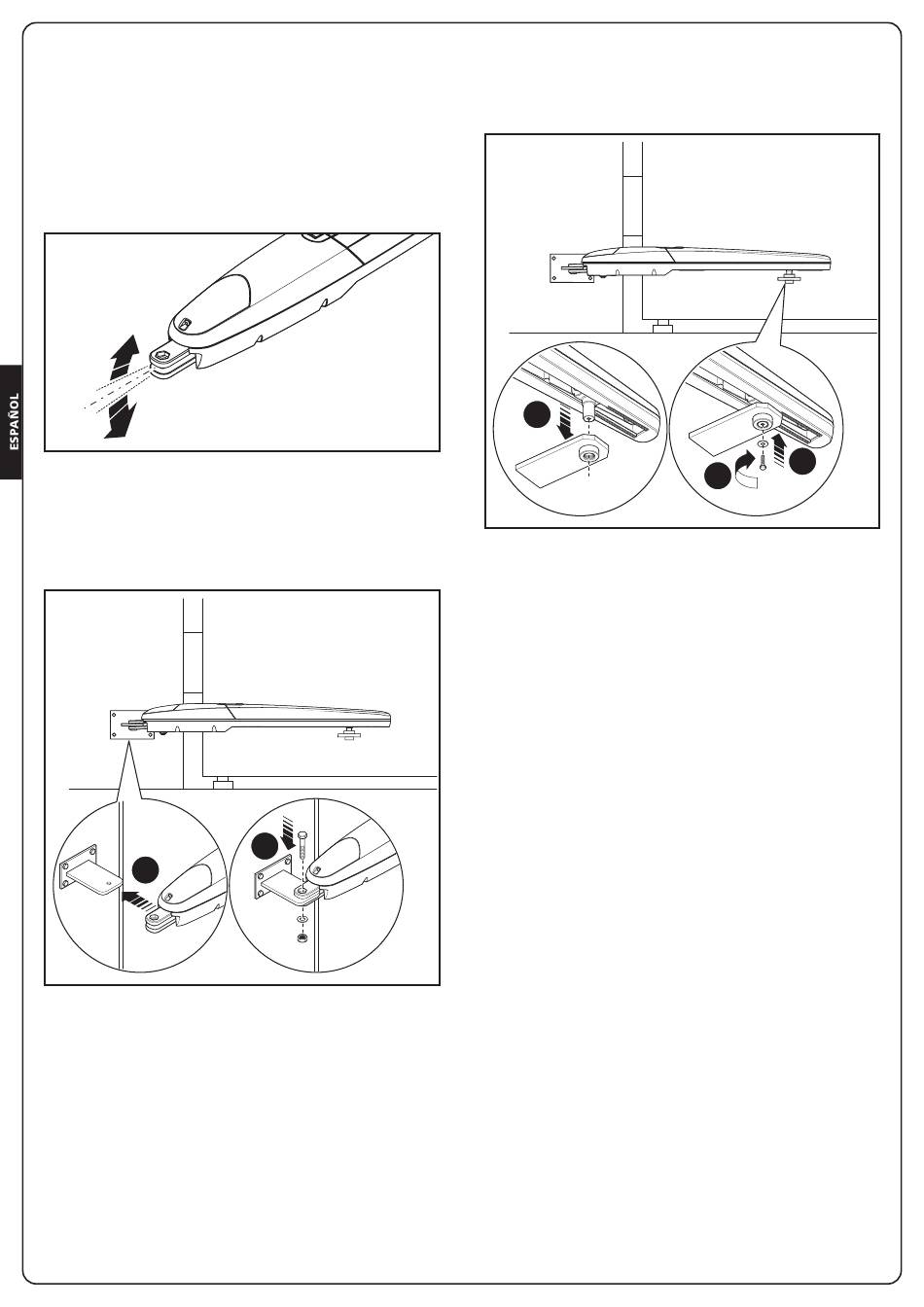

1. Instalar el motorreductor en el soporte trasero:
Importante: si el soporte trasero no está completamente
nivelado, la parte trasera basculante permite compensar
+/-5° en el caso en que los soportes no estén nivelados
entre sí (fig. 5).
FIG.5
+ 5°
- 5°
2. Fijar el motorreductor al soporte como se muestra en la fig. 6
utilizando el tornillo, la arandela y la tuerca incluidos;
3. Enroscar completamente la tuerca y luego separarla 1/10 de
vuelta para permitir un juego mínimo entre las partes.
FIG.6
1
2
4. Instalar el motorreductor en el soporte delantero.
5. Fijar el motorreductor al soporte como se muestra en la fig. 7
utilizando el tornillo y la arandela incluidos.
6. Enroscar completamente el tornillo
FIG.7
1
