RD7
Suite de la page précédente.

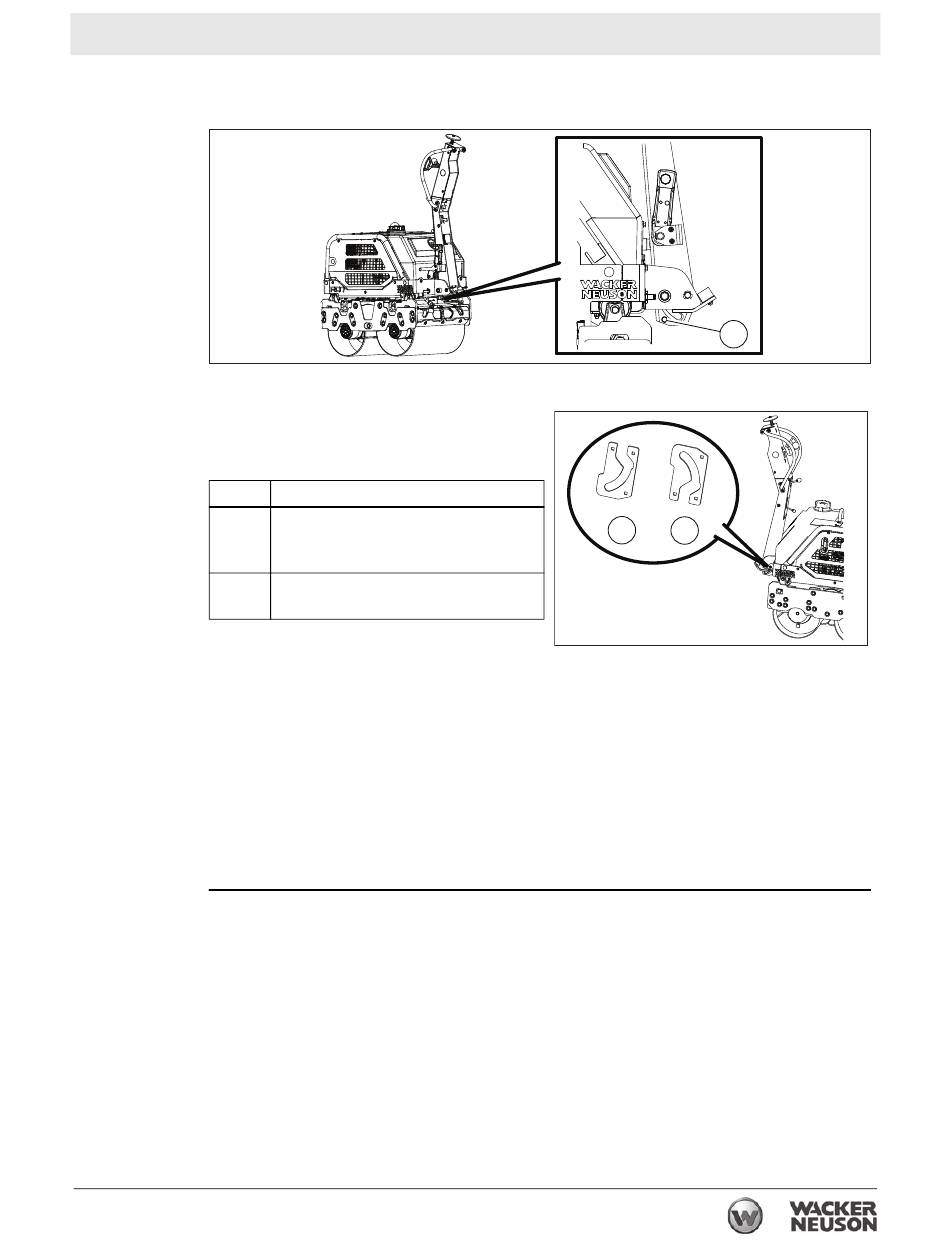

3. Retirer le boulon inférieur (c) et déposer la plaque de blocage.
4. Placer la plaque de blocage dans le
sens désiré et la replacer dans la
poignée inférieure.
Réf.
X
Y
5. Avec la poignée en position de
transport, réinstaller le boulon inférieur.
6. Abaisser la poignée en position de fonctionnement.
7. Avec la poignée en position de fonctionnement, réinstaller les deux boulons.
Remarque : La poignée réagit différemment selon la position de la plaque de
blocage et le type d'environnement ou de terrain de fonctionnement de la machine.
Se familiariser avec la réaction de la poignée avant d'utiliser pleinement la
machine.
Résultat
La plaque de blocage a maintenant été réglée.
wc_tx003606fr_FM10.fm
Description
La poignée se verrouille en
position de stockage et en position
de fonctionnement.
La poignée se verrouille en
position de stockage uniquement.
x
45
Fonctionnement
c
wc_gr013057
y
wc_gr013070
