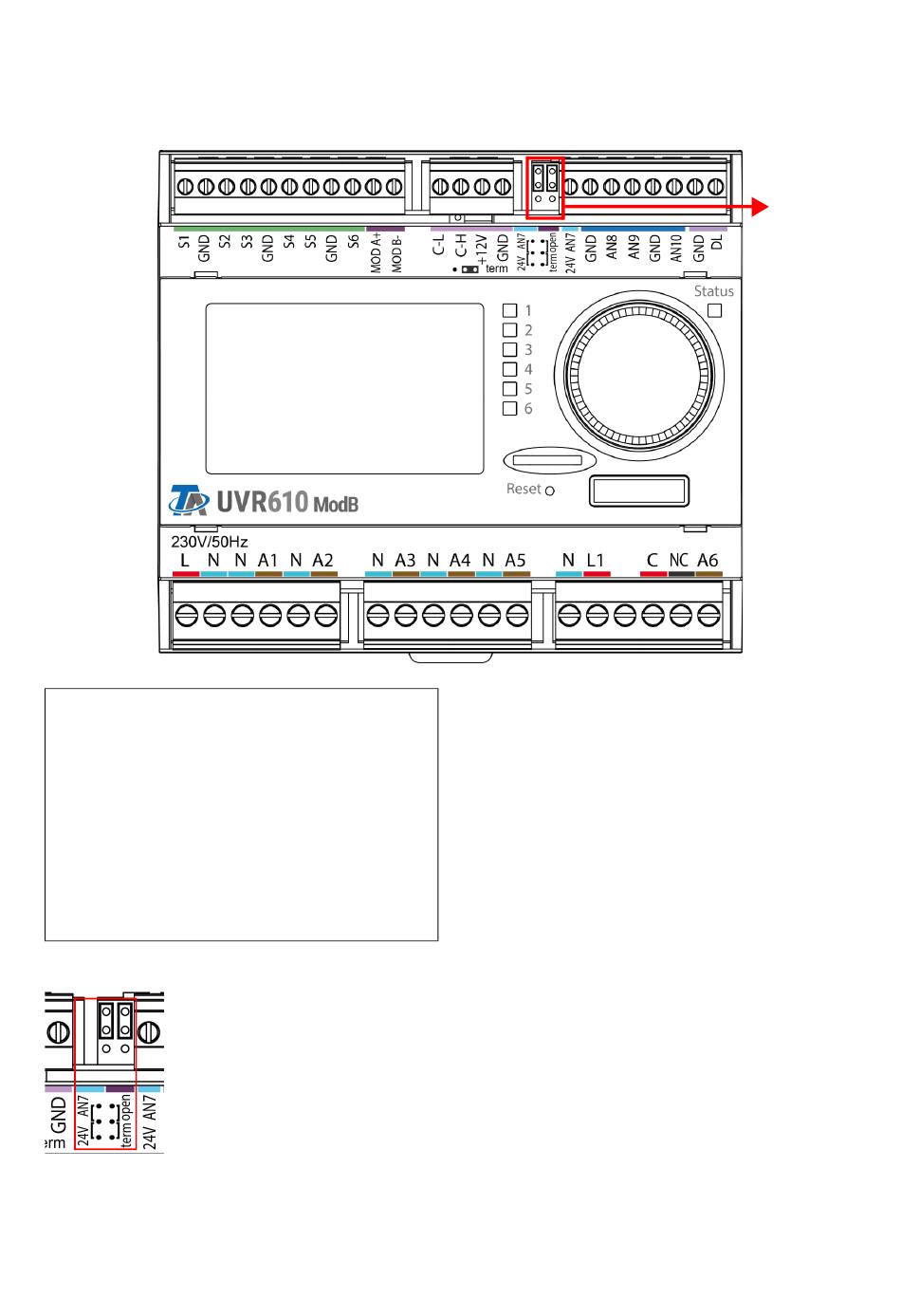

Schéma de branchement
Vue de la partie inférieure du boîtier avec les bornes :
Réseau:
L...
Conducteur externe (phase)
N...
Conducteur neutre
Sorties:
C...
Racine
A1 - A6... Contact à fermeture NO
NC...
Contact à ouverture A6
N...
Conducteur neutre
L1...
Sorties Conducteur externe (phase)
Position des cavaliers
Le cavalier de gauche modifie la fonction de la sortie analogique A7 en sortie 24 V
pour l'alimentation d'appareils externes. Sur la position illustrée (vers le haut), la sor-
tie analogique est active.
Le cavalier de droite (term open) sert à effectuer la terminaison du câble Modbus. En
position basse, la terminaison du câble est effective.
Raccordement secteur
Le module est alimenté par un bloc d'alimentation intégré. Le raccordement secteur doit donc cor-
respondre à une tension de 230 V 50 Hz, cette tension étant également fournie par le relais de sortie.
Le bloc d'alimentation intégré assure en même temps l'alimentation électrique du bus CAN.
Entrées capteur
Sortie de commutation
Sorties analogiques
24V, Modbus, DL-Bus
Bus CAN
Cavaliers
7
