INFORMATIONS TECHNIQUES

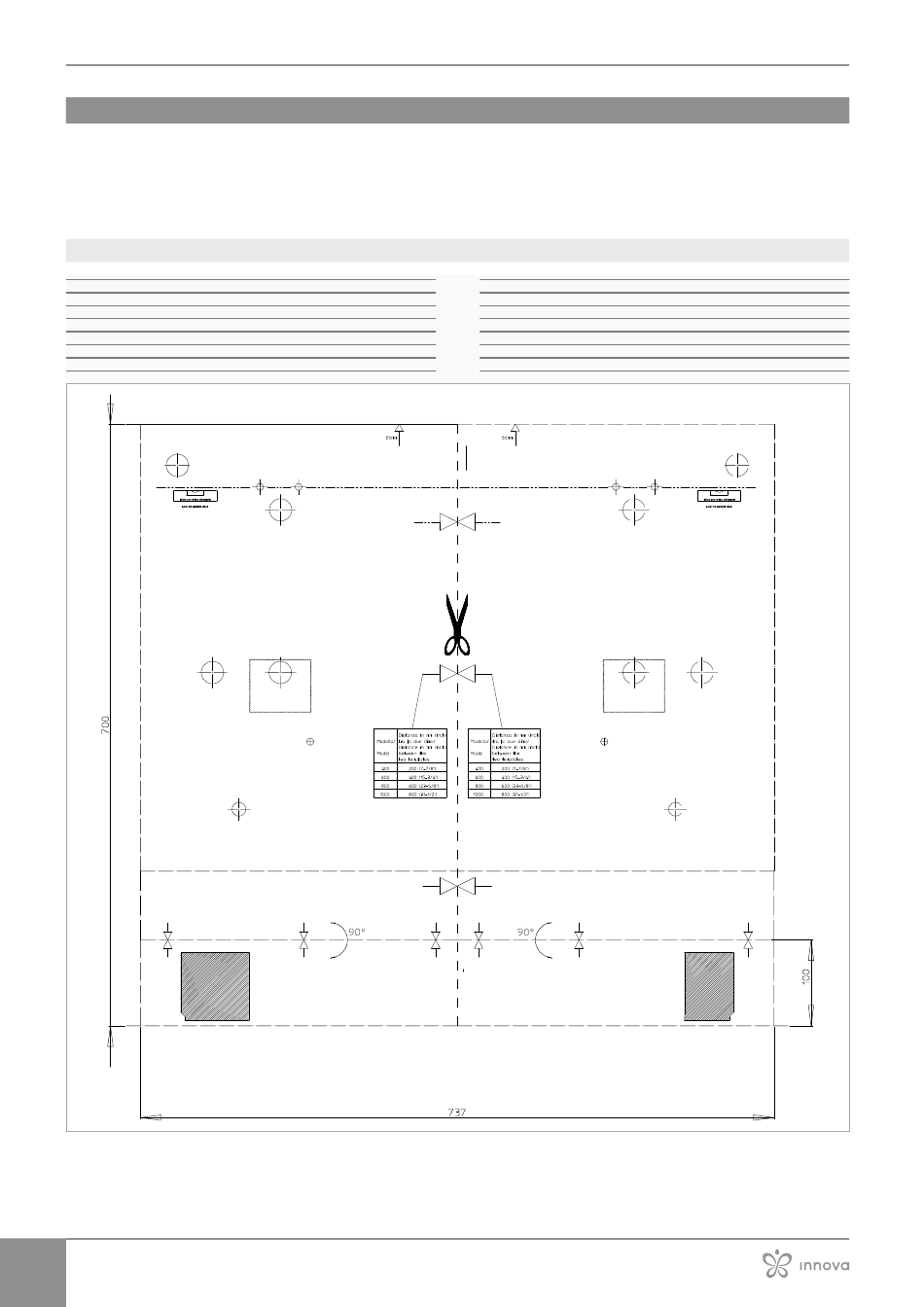

74 Gabarit d'installation
Les appareils sont fournis avec une dime en papier pour le
traçage des orifices nécessaires à l'installation.
Pour télécharger le gabarit, reportez-vous à la zone de télé-
chargement sur le site web.
741 AirLeaf SL Version 2 tubes et Airleaf RS
1
Entrée pour installation avec vanne 3 voies (avec raccord de distance)
2
trous ø8 mm pour chevilles
3
Entrée pour installation avec vanne 2 voies (avec raccord 90°)
4
Fil supérieur de la machine à 65 mm du bord supérieur du gabarit
5
Sortie pour connexions hydrauliques à droite avec vanne 2 voies
6
Zone des connexions électriques
7
Sortie pour connexions hydrauliques à droite avec vanne 3 voies
8
trou ø8 pour cheville position horizontale
44
Le gabarit est unique pour toutes les tailles. Pour certaines
tailles, il est nécessaire de couper le gabarit en suivant les ins-
tructions qui y sont présentes.
9
Drainage des condensats pour connexions hydrauliques à droite
10
Périmètre extérieur de la machine
11
Espace prévu pour le passage des tuyaux pour connexions à droite
12
Vidange de la condensation
13
Sortie avec vanne 3 voies
14
Sortie avec vanne 2 voies
15
Zone de connexions électriques pour connexions hydrauliques à droite
