INStALLAtIoN
tous les raccordements doivent être effectués conformément
aux normes en vigueur dans le pays d'installation.
Avant d'effectuer toute intervention, s'assurer que l'alimenta-
tion électrique est coupée.
L'unité ne doit être alimentée qu'une fois les travaux hydrau-
liques et électriques terminés.
Vérifier que :
• que les caractéristiques du réseau électrique soient adap-
tées aux consommations de l'appareil, en tenant compte
également des autres machines en fonctionnement paral-
lèle
• la tension d'alimentation électrique et la fréquence corres-
pondent à ce qui est spécifié sur la plaque signalétique de
l'appareil
• que les câbles soient adaptés au type de pose conformé-
ment aux normes CEI en vigueur
• l'alimentation électrique doit être équipée de protections
adéquates contre les surcharges et/ou les courts-circuits
• le dispositif de déconnexion est situé dans un endroit facile-
ment accessible afin de pouvoir intervenir en cas d'urgence
4152 Dimensionnement de la ligne d'alimentation
Pour les dimensions du câble d'alimentation électrique et des dis-
positifs de sécurité, utiliser le tableau ci-dessous.
Modèles
Section du conducteur d'alimentation (phase+neutre)
Section du conducteur de protection de terre
Disjoncteur différentiel magnétothermique

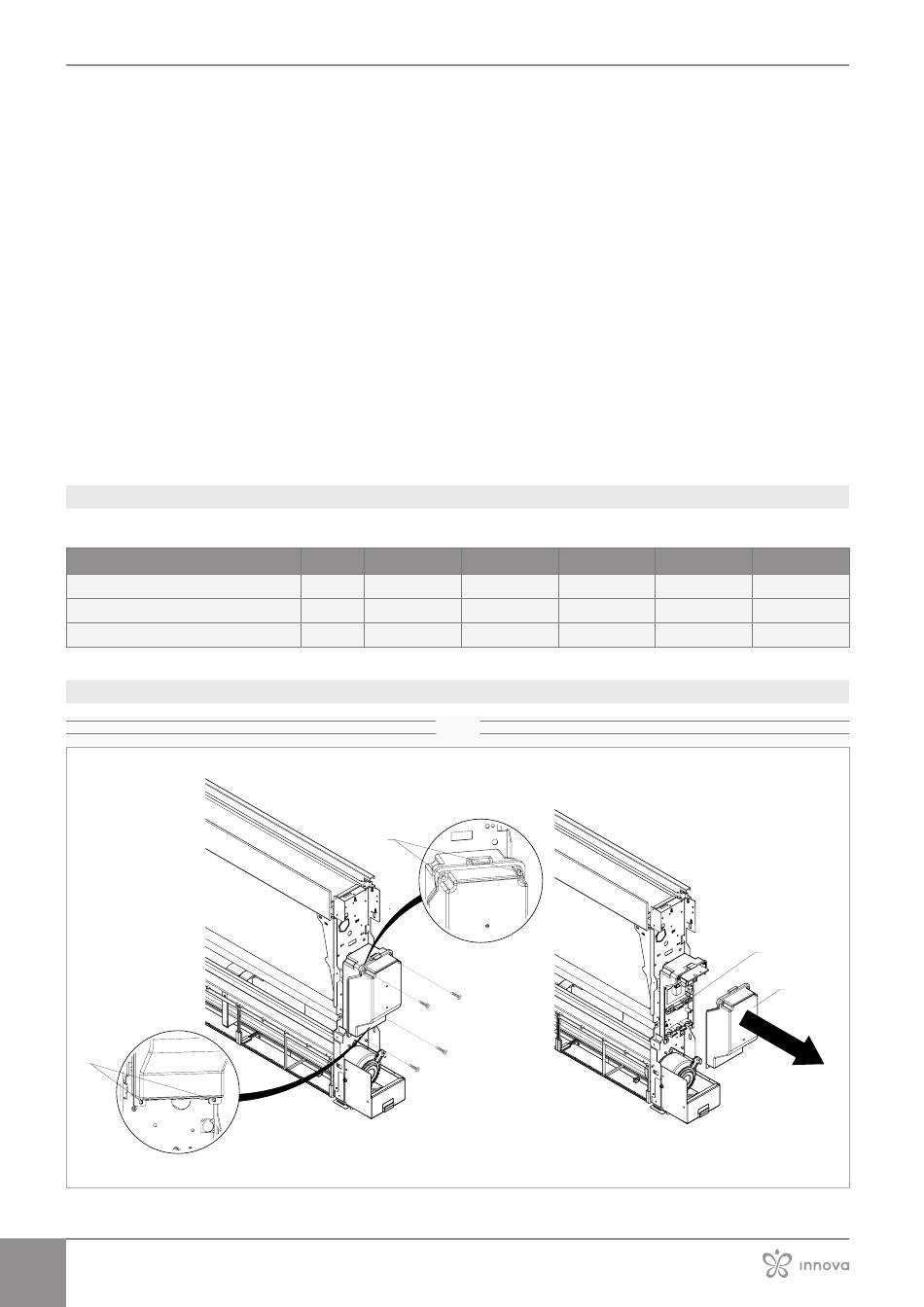

4153 Accès au bornier
1
Vis de fixation
2
Couvercle de boîte électrique
1
28
Il est obligatoire :
200
U.M.
mm²
1,5
mm²
1,5
A
2
3
1
• de connecter l'appareil à un système de mise à la terre ef-
ficace
• d'utiliser un sectionneur dédié doté de fusibles temporisés
ou d'un disjoncteur automatique magnétothermique, ins-
tallé à proximité de l'appareil
L'appareil est équipé d'un filtre anti-parasite conformément
à la réglementation en vigueur. Utiliser des interrupteurs dif-
férentiels sélectifs pour compenser les micro-fuites à la terre
de ce dispositif.
Il est interdit d'utiliser les tuyaux de gaz et d'eau pour la mise
à la terre de l'appareil.
Le remplacement éventuel du câble d'alimentation doit être
effectué exclusivement par du personnel habilité et confor-
mément aux normes nationales en vigueur.
Couper le disjoncteur principal avant d'effectuer des
connexions électriques et toute opération ou maintenance
sur l'appareil.
400
600
1,5
1,5
1,5
1,5
2
2
Bornier de branchement
800
1000
1,5
1,5
1,5
1,5
2
2
3
2
