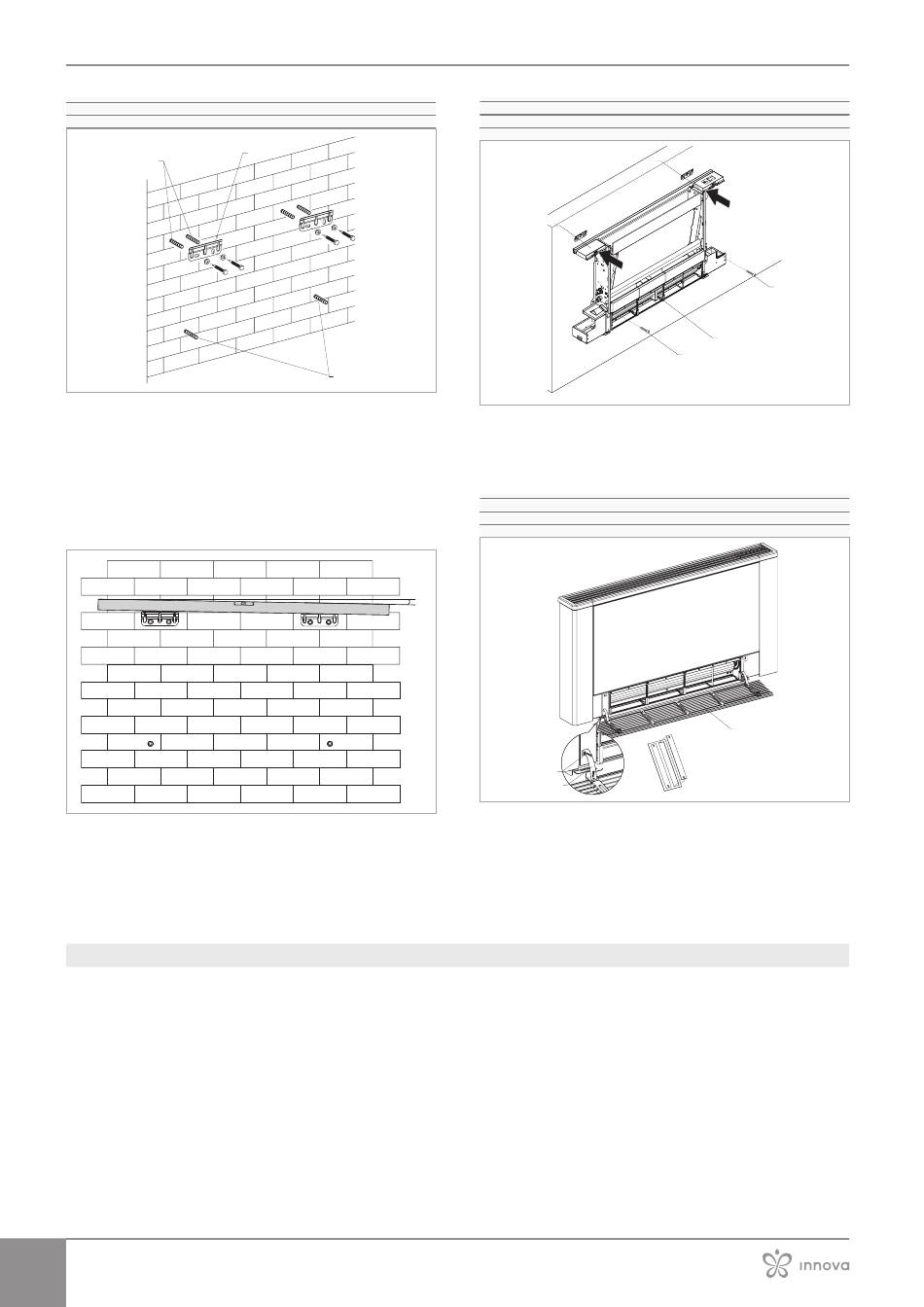

INStALLAtIoN
1
Chevilles
2
Fixation des supports
1
► insérer les chevilles d'expansion
► placer les supports de fixation
► serrer partiellement les vis
Ne pas serrer complètement les vis afin de pouvoir régler la
position de l'appareil.
Utiliser des chevilles d'expansion adaptées au mur de support
choisi.
► utiliser un niveau à bulle
► vérifier l'inclinaison vers le côté des raccords
► fixer les vis
Une inclinaison maximale de 1° vers le côté gauche de l'appa-
reil est autorisée pour faciliter l'écoulement des condensats.
4114 P ositionnementpourlesconfigurationshorizontales
Le positionnement pour les configurations horizontales
est valable uniquement pour les versions AirLeaf SL 2
et 4 tubes.
Les appareils sont fournis avec une dime en papier pour le
traçage des orifices nécessaires à l'installation.
22
2
1
0°
1°
1
Fixation des supports
2
Appareil
3
Vis de fixation
1
1
► accrocher l'appareil aux supports de fixation
► vérifier le bon accrochage aux supports de fixation
► fixer l'unité avec les vis de fixation
► remonter l'unité
1
grille avant
2
Collier
3
Vis
3
2
► Insérez les vis dans les trous des ailettes de la grille et fixez
Pour éviter le retrait accidentel de la grille empêchant le bon
fonctionnement du ventilo-convecteur, deux vis sont fournies
pour fixer la grille avant.
3
2
3
1
