INStALLAtIoN
412 Raccordements hydrauliques
4121 Avertissements préliminaires
Le choix et le dimensionnement des lignes hydrauliques sont
de la responsabilité du concepteur, qui doit travailler selon les
règles de l'art et les normes en vigueur.
L'installation hydraulique est à la charge de l'installateur et
doit être réalisée en se référant aux schémas du présent ma-
nuel ou du site web.

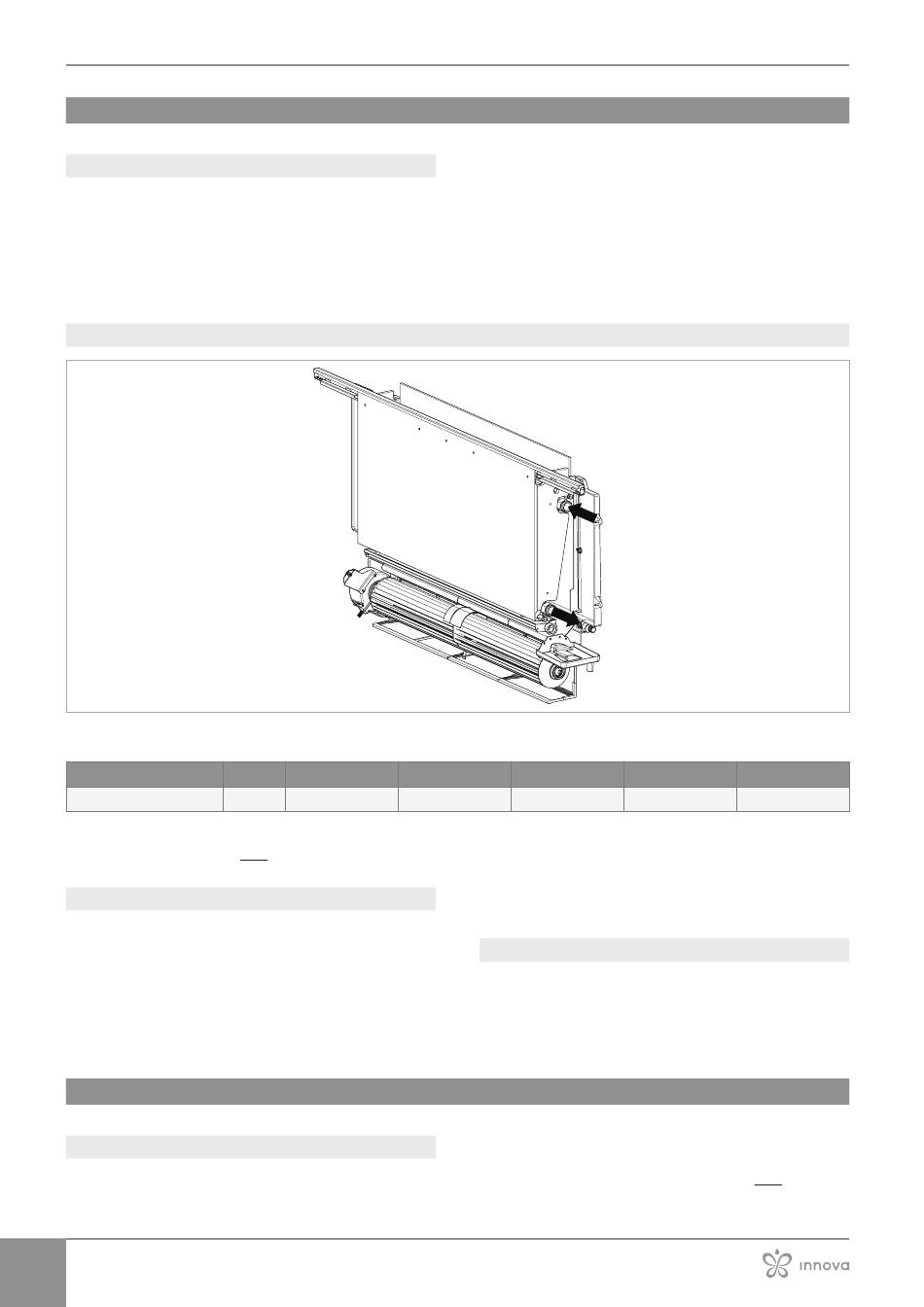

4122 Position et dimensions
AirLeaf SL, RS, SLS
Modèles
Diametre tubes
Pour les informations dimensionnelles, se référer au chapitre
"Informations techniques" p. 37.
4123 Connexion de l'installation
Pour effectuer les branchements:
► mettre en place les lignes hydrauliques
► serrer les connexions
► vérifier l' é ventuelle perte
► recouvrir les connexions avec un matériau isolant
Les lignes hydrauliques et les jonctions doivent être isolées
thermiquement.
413 Prédisposition de l'écoulement de la condensation
4131 Avertissements préliminaires
Cet appareil est équipé d'une cuvette pour la récolte de la
condensation produite par le fonctionnement, et qui doit être
acheminée vers un lieu adapté à l' é coulement.
24
200
U.M.
mm
14
Les tuyauteries hydrauliques de raccordement à l'appareil
doivent être dimensionnées de manière adéquate pour le
débit d'eau réel requis par l'installation en fonctionnement.
Des tuyauteries sous-dimensionnées entraînent un mauvais
fonctionnement et/ou une perte de performance thermique
et frigorifique.
400
600
14
16
Eviter les isolations partielles des tubes.
Eviter de trop serrer pour ne pas abîmer l'isolation.
Vérifiez soigneusement l'étanchéité de l'isolation pour éviter
la formation et la chute de condensation.
4124 Vannes d'arrêt
L'unité est livrée sans aucune vanne d'arrêt de série.
Pour l'installation des vannes, reportez-vous à la fiche d'ins-
tructions correspondante fournie avec le kit de vanne.
Utilisez le gabarit d'installation pour positionner correcte-
ment l'embout du tuyau de drainage des condensats au ras
du mur. Voir chapitre "Gabarit d'installation" p. 44.
800
1000
18
20
