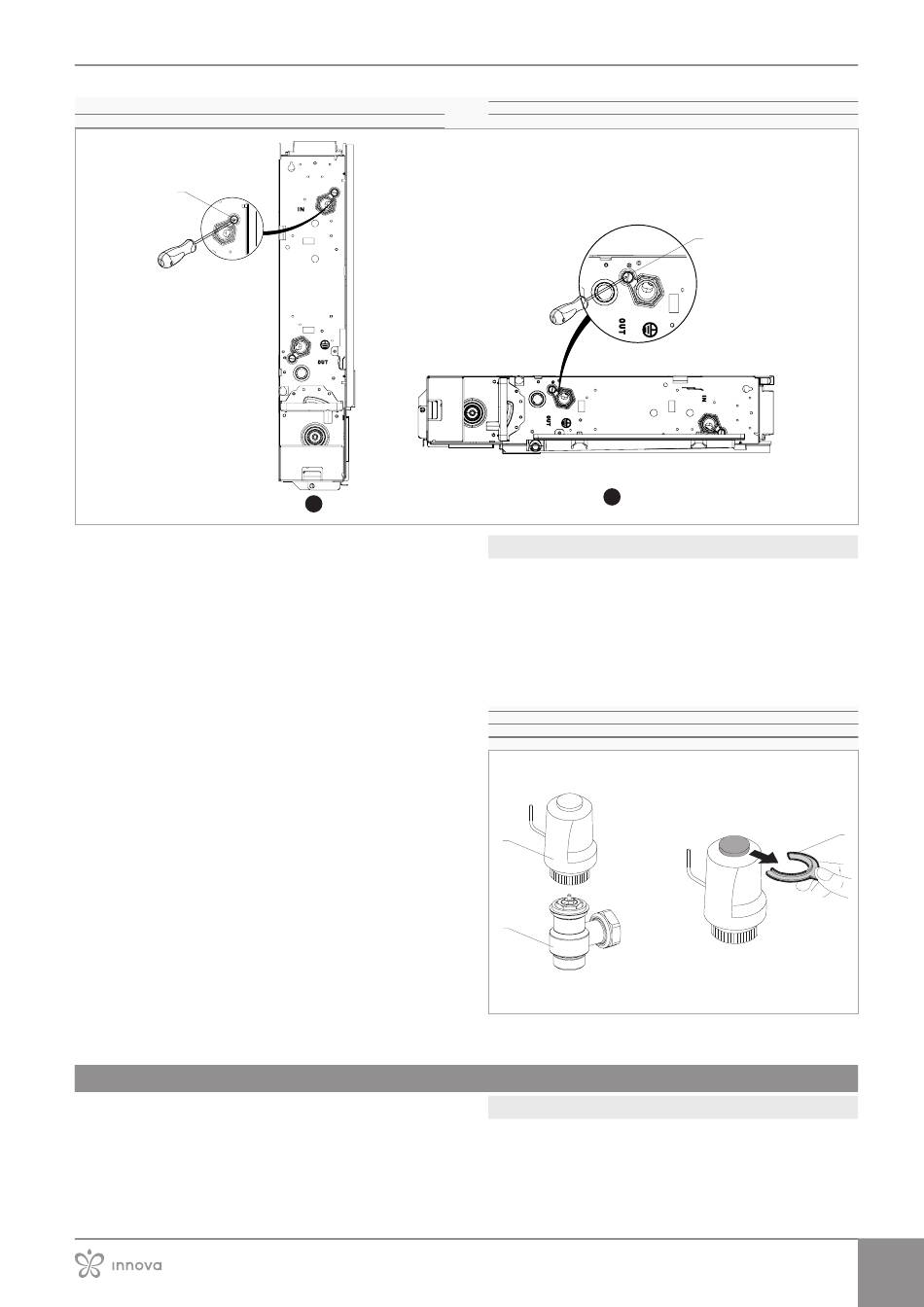

A
Installation verticale
B
Installation horizontale
1
Pour charger l'installation :
► ouvrir les soupapes de purge présentes sur les appareils
► ouvrir tous les dispositifs d'arrêt de l'installation
► ouvrir lentement le robinet de remplissage
Pour les modèles installés en position verticale, agir avec un
tournevis sur la purge de la batterie située en haut.
Pour les modèles installés en position horizontale, utilisez un
tournevis sur l'évent de la batterie située au point le plus haut.
Pour les modèles avec versions à 4 tubes, utilisez un tournevis
sur les évents des deux batteries situées au point le plus haut.
Lorsque l'eau commence à sortir des soupapes de purge :
► fermer les soupapes de purge
► continuer le chargement
► vérifier que la pression nominale prévue pour l'installation
a été atteinte
► fermer le robinet de remplissage
► vérifier l'étanchéité hydraulique des joints
Il est recommandé de répéter l'opération après que l'appareil
a fonctionné pendant quelques heures.
Contrôler périodiquement la pression de l'installation.
Vérifiez l'étanchéité hydraulique des joints.
415 Raccordements électriques
L'appareil quitte l'usine complètement câblé et nécessite unique-
ment le raccordement à l'alimentation électrique, aux éventuelles
commandes et accessoires.
A
1
Purge de la batterie
B
4141 Montage tete thermostatique
Pour monter la tête thermostatique:
► visser le disque en plastique au corps valve
Pour faciliter les opérations de montage, de remplissage et
d' é vent du circuit même en l' a bsence de tension électrique, la tête
thermostatique est fournie en position ouverte.
Retirer la languette lors de la mise en service de l'installation
pour éviter que la vanne ne reste toujours ouverte.
1
tête thermostatique
2
Corps de la vanne
3
Languette rouge
1
2
4151 Avertissements préliminaires
Toutes les opérations de nature électrique doivent être réa-
lisées par du personnel qualifié, possédant les qualifications
légales nécessaires, formé et informé sur les risques liés à ces
opérations.
INStALLAtIoN
1
3
27
