INStALLAtIoN

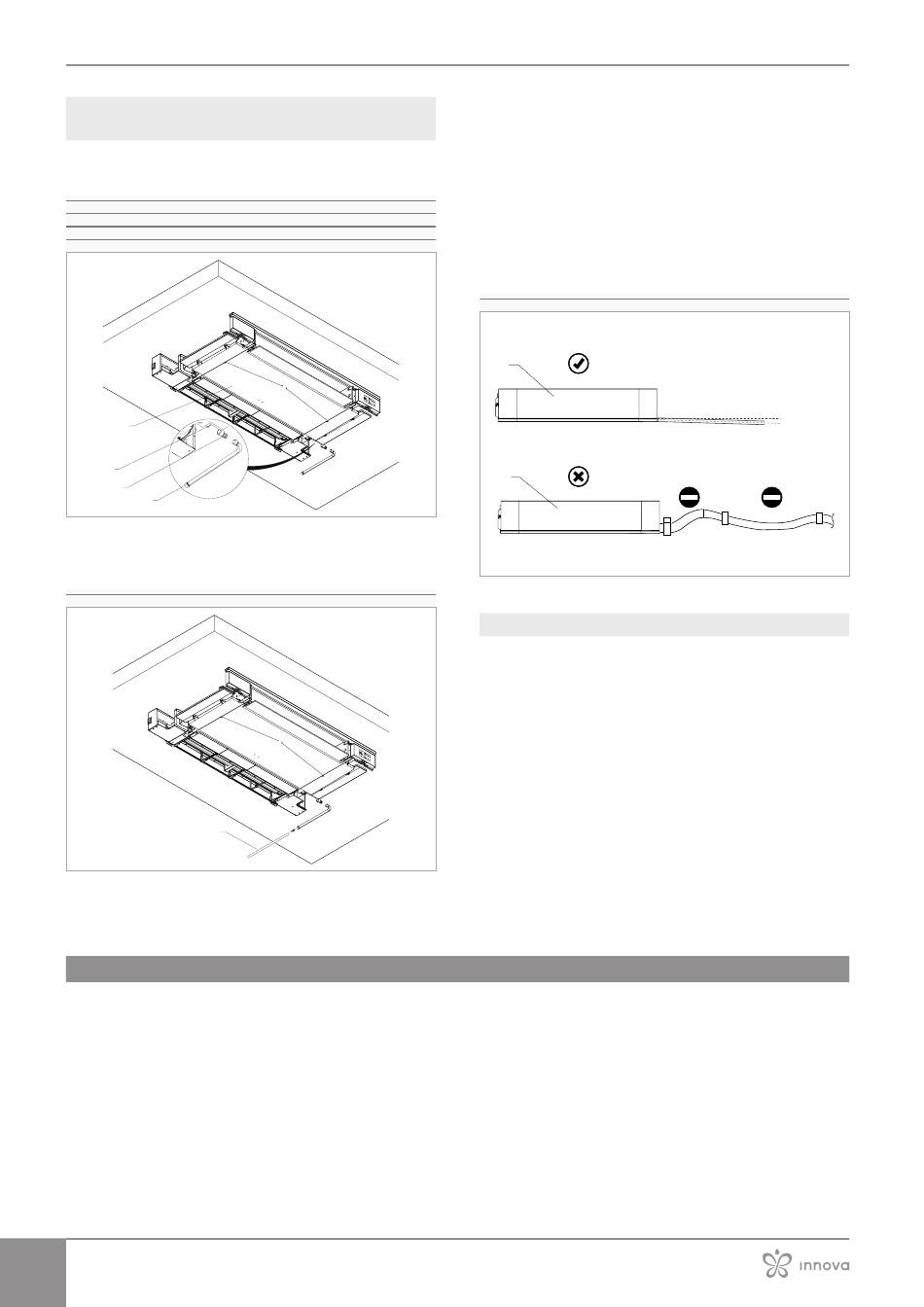

4134 Raccordement pour installations
horizontales
L'installation horizontale est possible uniquement pour
les versions horizontales SL 2 et 4 tubes.
1
Bac de récupération des condensats
2
Raccord de vidange des condensats
3
Raccord adaptateur
4
Tuyau en cuivre
1
2
3
4
► connecter le raccord adaptateur au raccord de vidange des
condensats
► connecter le tuyau en cuivre au raccord adaptateur
1
Conduite d'évacuation des condensats
► connecter le tuyau de vidange des condensats au tuyau en
cuivre
414 Chargement de l'installation
Lors du démarrage de l'installation, s'assurer que le déten-
teur sur le groupe hydraulique est ouvert.
En cas de panne d'alimentation électrique et si la vanne ther-
mostatique a déjà été alimentée, il sera nécessaire d'utiliser le
capuchon approprié pour appuyer sur le clapet de la vanne
pour l'ouvrir.
26
1
► orienter le tuyau de vidange des condensats vers un en-
droit approprié pour l'évacuation
► assurer une pente de 3% au moins vers le lieu d' é coulement
► isoler les points de jonction
Les tuyaux de vidange des condensats doivent être isolés à
la fois pour les sections à l'intérieur et à l'extérieur des bâti-
ments pour éviter la formation de condensation sur la surface
et/ou des problèmes de gel. L'isolant doit être inséré jusqu'au
raccord du tuyau de vidange des condensats à l'unité.
Éviter les sections en contre-pente.
1
Appareil
1
OK
1
NO
4135 V érification
Vérifier que :
• l'unité soit installée parfaitement de niveau, ou avec une
légère inclinaison vers l'évacuation des condensats
• Le tuyau de vidange des condensats doit être correctement
isolé jusqu'à l'entrée de l'unité, afin d'éviter les gouttelettes
de condensation à l'extérieur du bac de récupération lui-
même
À la fin de l'installation :
► verser très lentement de l'eau dans le bac de récupération
des condensats
► vérifier le bon écoulement
3%
