Avant d' e ffectuer toute intervention, veiller à ce que l' a limen-
tation électrique soit débranchée.
L'accès au tableau électrique n'est autorisé qu' a u personnel
spécialisé.
Pour accéder :
► retirer les panneaux esthétiques
► débrancher le connecteur de la commande embarquée (le
cas échéant)
Pour accéder aux branchements :
► dévisser les vis du boîtier électrique
► retirer le couvercle du boîtier électrique
Suivez le schéma de câblage de l'appareil que vous installez.
Il est possible de procéder au raccordement électrique par
un câble posé dans une conduite encastrée dans le mur (voir
position indiquée sur le gabarit). Ce raccordement est recom-
mandé pour les installations de l'appareil en hauteur sur le
mur.
Il est nécessaire de vérifier que l'alimentation électrique est
équipée de protections adéquates contre les surcharges et/
ou les courts-circuits.
Pour le raccordement de la commande, se référer au manuel
d'installation de la commande.
4154 Connexion alimentation électrique
L'appareil est fourni de série sans aucun panneau de com-
mande mural.
Matériau fourni
Avec l'unité, dans un sac situé sur le couvercle de la boîte élec-
trique, se trouvent :
• 1 bornier pour le raccordement de l'alimentation électrique
(L-N)
• presse-étoupes
• vis

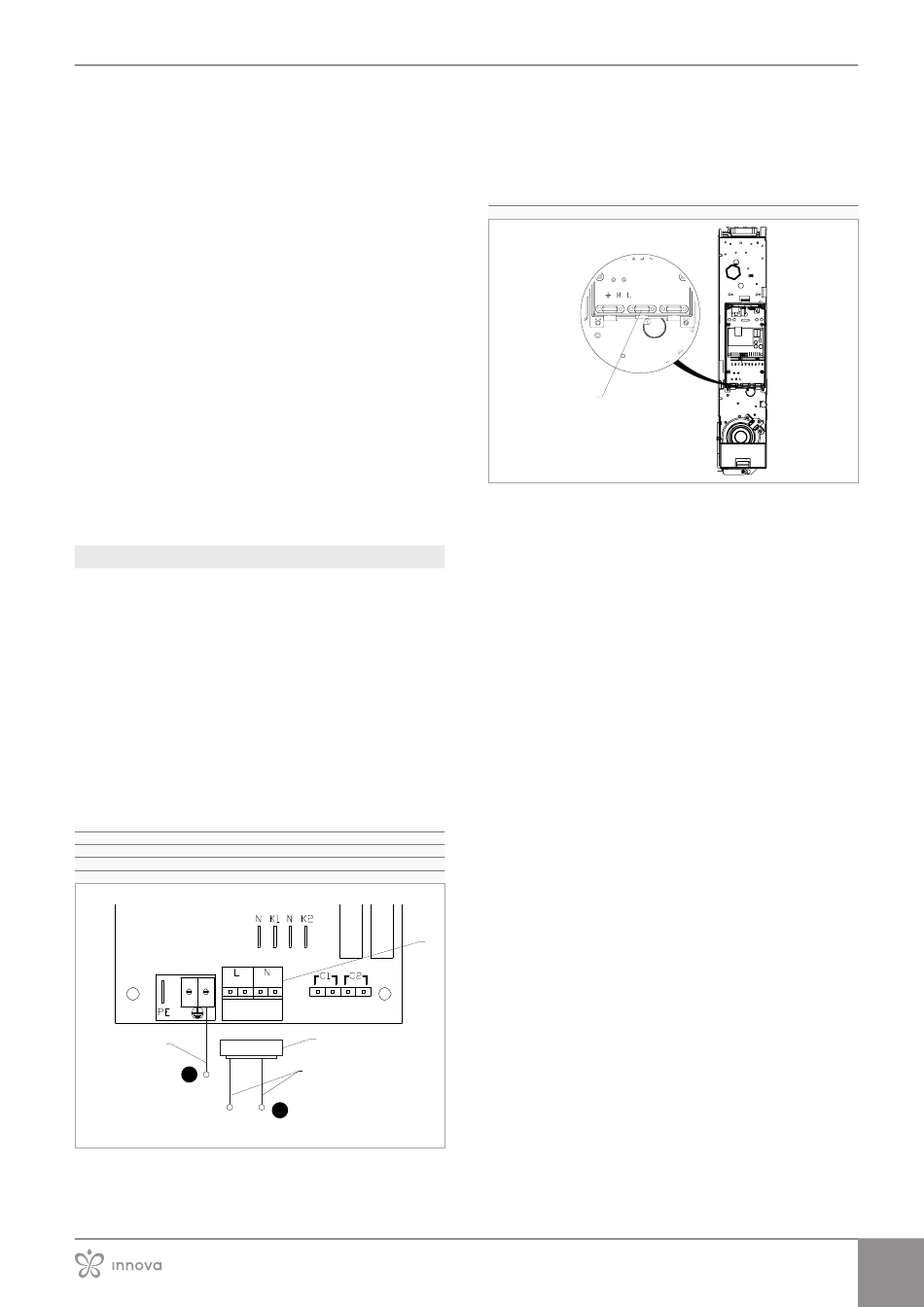

Branchement
1
Bornier de branchement
2
Câbles d'alimentation électrique
3
Bornier de raccordement rapide
4
Connexion à la terre
4
1
PE
L
Pour effectuer les branchements:
► utiliser le bornier rapide fourni
► connecter phase et neutre (L-N) au bornier rapide
1
3
2
2
N
► connecter le bornier rapide à la boîte de raccordement
► connecter le câble de terre (PE) au bornier prévu dans le
tableau électrique
Pour le raccordement de la commande, se référer au manuel
d'installation de la commande.
1
Presse-étoupes
1
Pour fixer les câbles :
► utiliser les presse-étoupes fournis
► fixer les câbles
