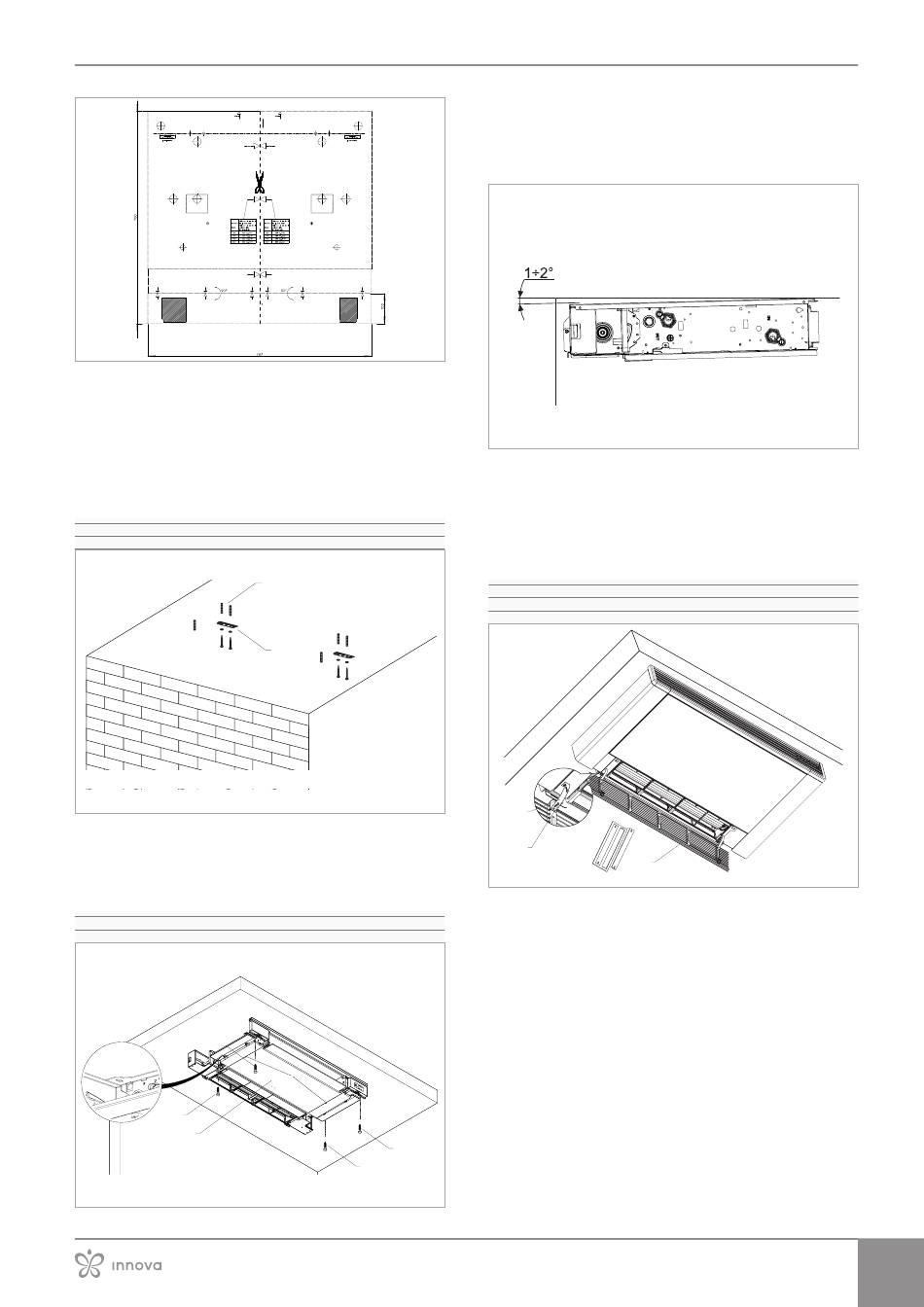

► utiliser le gabarit en papier fourni
► marquer les trous de fixation
► percer le mur
Maintenir le gabarit en papier en place avec du ruban adhésif.
Le gabarit est unique pour toutes les tailles. Pour certaines
tailles, il est nécessaire de couper le gabarit en suivant les ins-
tructions qui y sont présentes.
1
Chevilles
2
Fixation des supports
► insérer les chevilles d'expansion
► placer les supports de fixation
Utilisez des chevilles d'expansion adaptées au mur de support
choisi
1
Vis de fixation
2
Appareil
1
1
2
1
2
1
1
► utiliser les vis de fixation
► fixer l'appareil
Ne pas serrer complètement les vis afin de pouvoir régler la
position de l'appareil.
► utiliser un niveau à bulle
► vérifier l'inclinaison vers le côté des raccords
► fixer les vis
Une inclinaison maximale de 1° vers le raccord de vidange
des condensats est autorisée pour faciliter l'écoulement des
condensats.
1
grille avant
2
Collier
3
Vis
2
3
1
► Séparez les 2 colliers
► ouvrez la grille avant
► Dévissez les vis de fixation des ressorts
► Fixez une extrémité des colliers avec les vis
► Fixez l'autre extrémité des colliers à la grille avant en utili-
sant les vis de fixation
► Fermez la grille
En cas de positionnement horizontal de l'appareil, pour ga-
rantir la sécurité des opérations de maintenance, les 2 colliers
de sécurité (fournis avec l'unité) doivent être montés.
INStALLAtIoN
23
