INStALLAtIoN

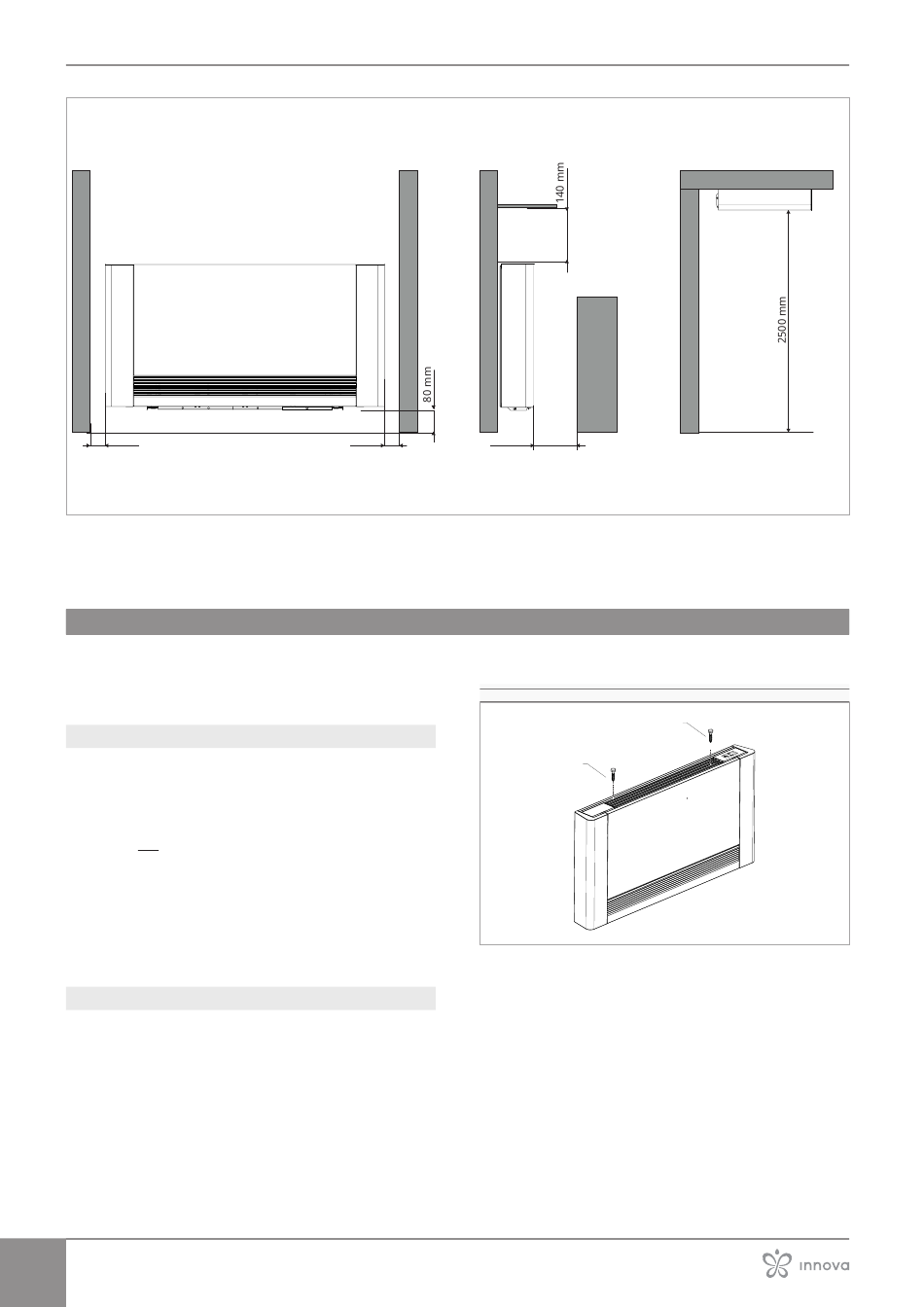

20 mm
L'installation horizontale est possible uniquement pour les
versions horizontales SL et horizontales SL 4 tubes.
411 Positionnement
Les descriptions suivantes des différentes phases de mon-
tage et les dessins associés se réfèrent à la version avec
raccords à gauche.
4111 Avertissements préliminaires
Pour positionner l'unité, il est nécessaire d'être deux ou plus.
En fonction de la version que vous installez, l'appareil peut
être installé en position horizontale ou verticale. Vérifiez la
plaque signalétique avec la liste au chapitre "Codage lié au
produit" p. 5.
S'assurer que :
• le mur supporte le poids de l'appareil
• la partie du mur ne contient ni conduits, ni lignes élec-
triques
• la fonctionnalité des éléments porteurs n' e st pas compro-
mise
4112 Préparation de l'appareil
Avant de procéder à l'installation, il est nécessaire de retirer cer-
tains éléments de l'appareil.
Les images se réfèrent à un appareil avec des raccords à
gauche. Si l'appareil a des raccords à droite, les opérations
doivent être adaptées à la position des raccords.
20
20 mm
400 mm
Retrait de la grille supérieure
1
► retirer les vis de fixation
vis de fixation
1
1
