MoniTrace RMC
Remote module foR ContRol
Installation Instructions
module de Régulation à distanCe
Instructions d'installation
exteRnes BegleitheizungssteueRungsmodul
Montage-Anweisung
Thermal managemenT soluTions
ML-DigiTraceRMC-IM-INSTALL079 R2
Publicité
Manuels Connexes pour Pentair DigiTrace MoniTrace RMC
Sommaire des Matières pour Pentair DigiTrace MoniTrace RMC
- Page 10 moniTrace rmC moDule De rÉgulaTion à DisTanCe insTruCTions D’insTallaTion Description Module RMC-BASE Le module de régulation à distance (RMC) est un ensemble de relais (avec quatre modules servant à la mise sous et hors tension des circuits de traçage pilotés RMC-2RO non enfichés) par la centrale de régulation et de surveillance 200N.
- Page 11 schéma du système 200n 200N Le système 200N peut piloter jusqu’à 130 circuits de traçage. Les modules RMM2 (module de surveillance à distance) assurent l’acquisition des données de température et les modules de régulation à distance RMC mettent sous et hors tension les contacteurs RMM2 d’alimentation électrique.
- Page 12 marche à suivre pour l’installation du module rmC Monter le rail DIN dans l’armoire électrique. Installer le système RMC sur le rail DIN. Assurer les connexions (alimentation électrique, entrées numériques et contacteurs). Raccorder les câbles RS-485 et programmer les adresses. Mettre à...

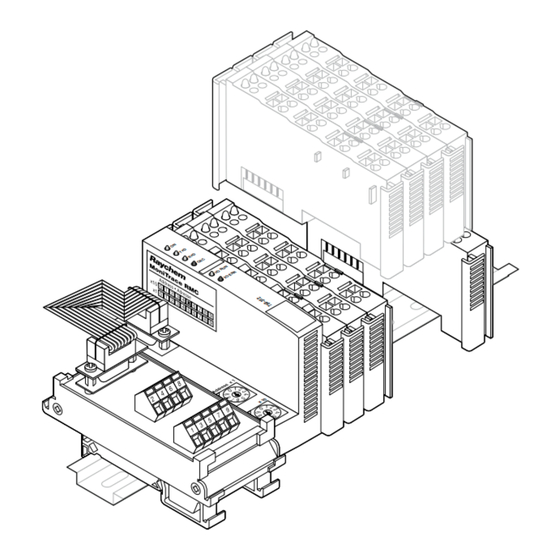

- Page 13 B. installation du système rmC mise en place des composants du système sur le rail Din Le module RMC-BASE est fourni assemblé. Ses différents éléments doivent être séparés avant installation sur le rail DIN. Prévoir un espace suffisant du côté gauche du rail pour le montage du module de connexion réseau et de l’alimentation électrique.
- Page 14 à choisir un calibre de fil supportant contacteur supplémentaire doit être ajouté illustration). l’intensité produite par la mise sous au système RMC (consulter Pentair Thermal Raccorder la terre du secteur au tension simultanée de toutes les Management). module d’alimentation des bobines de bobines de contacteurs.
- Page 15 Connexion des bobines de contacteur Relier les bobines des contacteurs aux bornes de chaque relais RMC-2RO à 2 sorties (cf. illustration). remarque : dans le cas de gros Contacteur 1 Contacteur 2 contacteurs (plus de 80 A), installer un limiteur de surtension R-C (à demander au fournisseur des contacteurs) entre Bobines de les bobines de manière à...
- Page 16 D. Connexion des câbles rs-485 et adressage Choix de l’adresse rs-485 du module rmC. À chaque module RMC raccordé Étudier le schéma du système pour remarque : les modules de surveillance sur une centrale de régulation et de s’assurer que chaque module RMC à...
- Page 17 e. mise à jour du réseau 200n Les modules RMC sont pilotés de manière centralisée par une centrale de régulation et de contrôle 200N. Il convient donc d’activer la fonction de mise à jour réseau du logiciel 200N afin que la centrale 200N soit en mesure de piloter le réseau dans sa nouvelle configuration.
